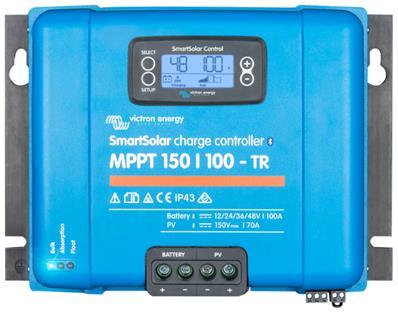

Régulateur de charge solaire mppt 100a 12/24 et 48v smartsolar victron 150/100-tr

DESCRIPTION

Ce régulateur peut accueillir jusqu'à 1450 watts de panneaux solaires en 12 volts, 2900 watts de panneaux solaires en 24 volts et 5800 watts de panneaux solaires en 48 volts.

C'est le complément indispensable à votre système solaire destiné à contrôler automatiquement la charge de vos batteries et ainsi éviter toute surcharge. Le branchement s'effectue entre vos panneaux solaires et vos batteries.

L’intérêt du modèle Smartsolar est sa connectivité. En effet, la communication bluetooth est déjà intégrée au régulateur. Ainsi, avec un smartphone fonctionnant sous IOS ou Android, vous pouvez effectuez les paramétrages directement sur le régulateur via l'application de Victron energy.

Vous avez aussi la possibilité de suivre aisément les données de charge sur l'écran de votre tablette ou mobile. Si ce mode de communication n'est pas convenable pour votre projet. Vous pouvez adjoindre au régulateur un afficheur qui se fixe sur la face avant du régulateur. Les données sont ensuite consultable sur l'écran rétroéclairé (en option). Pour plus d'informations sur les possibilités qu'offre le régulateur Smartsolar, vous pouvez consulter la vidéo de démonstration au bas de cette fiche article.

Désignation: Smart Solar MPPT 150/100 (12/24/36/48V-100A)
Référence chez Victron energy: SCC115110211

La technologie MPPT

Un régulateur MPPT, de l'anglais Maximum Power Point Tracker, est un principe permettant de suivre, comme son nom l'indique, le point de puissance maximale d'un générateur électrique non linéaire. C'est une méthode de charge par microprocesseur qui prend le maximum de la puissance du panneau en sortie pour la diffuser dans les batteries avec le minimum de perte. Le régulateur Victron Smartsolar a une efficacité de conversion de 98 %. Dans les faits, cela se traduit par un gain de 20 à 45% de puissance en hiver et de 15% en été par rapport à un régulateur de charge classique, gain moyen sur l'année 30-35%.

Particularités et avantages du modèle MPPT Smartsolar 150/100 de chez Victron
La localisation ultra rapide du point de puissance maximale MPPT ( maximum power point tracking ). Surtout en cas de ciel nuageux, quand l'intensité lumineuse change constamment, un contrôleur ultra-rapide MPPT améliorera la collecte d'énergie jusqu'à 30% par rapport aux contrôleurs de charge PWM ( modulations d'impulsions en durée ), et jusqu'à 10% par rapport aux régulateurs MPPT plus lent.

Il dispose aussi d'une fonction de gestion intelligente de la batterie, quand un contrôleur de charge solaire ne peut pas recharger la batterie totalement en un jour, il en résulte souvent que la batterie alterne constamment entre un état "en partie chargée" et un état "fin de décharge". Ce mode de fonctionnement (recharge complète non régulière ) endommagera les batteries au plomb en quelques semaines ou quelques mois.

L'algorithme BatteryLife surveillera l'état de charge de la batterie et il augmentera légèrement jour après jour le niveau de charge de déconnexion jusqu'à ce que la tension d'absorption soit atteinte. A partir de là, le niveau de charge de déconnexion sera modulé afin que la tension d'absorption soit atteinte au moins une fois par semaine.

Le contrôleur de charge SmartSolar peut charger une batterie de tension nominale inférieure avec un champ de panneaux PV de tension nominale supérieure.
Le contrôleur s'adaptera automatiquement à une tension de batterie nominale de 12, 24 ou 48 V (outil logiciel nécessaire pour sélectionner 36 V). Courant de charge jusqu'à 100A et tension PV jusqu'à 150 V.
La sortie de charge est à l'épreuve des courts-circuits et elle peut fournir des charges capacitives de la même manière qu'un convertisseur.
Comme tout les produits de chez Victron energy, le régulateur est conçu pour durer et peut être utilisé en conditions difficiles, l'électronique est encapsulé dans la résine, cela permet de protéger les composants électroniques du milieu ambiant.
Bluetooth Smart intégré : pas besoin de clé électronique. Le régulateur dispose d'une solution sans fil pour configurer, surveiller et mettre à jour le contrôleur en utilisant des téléphones Apple et Android, des tablettes ou d'autres appareils.

DONNÉES TECHNIQUES

Consommation - de 35 mA
Intensité de charge max. 100A
Intensité de débit max. 100A
Voltage du système 12/24/36/48V (auto)
Dimensions (Long. x Larg. x Haut.) 216 x 295 x 103 mm
Tension PV maximale 150V
Poids 4,5 Kg
Panneau solaire max. 12V: 1450W / 24V: 2900W / 48V: 5800W
Sortie accessoire non
Connexion câbles 35 mm²
Rendement 98%
Température de fonctionnement de -30°C à +60°C
Étanchéité
IP43 (composants électroniques), IP22 (zone de
connexion)
Garantie 5 ans

Algorithme de charge MPPT (maximum power point tracker) de dernière génération ultra-rapide.
Améliore la charge des batteries (chargement plus rapide et plus efficace).
Mode dé-sulfatation par charge d'impulsion.
Correction de température.
Protection contre la surtension, l'inversion des polarités .
Protection contre la décharge profonde, la surcharge ou le voltage erroné.
12/24/48V reconnaissance automatique. 36V (outil logiciel nécessaire).
Tension d'entrée des panneaux admise jusqu'à 150V.

Télécharger la fiche technique
