![Régulateur-convertisseur mini mppt 12-6v_0](https://www.hellopro.fr/images/produit-2/4/7/5/r-gulateur-convertisseur-mini-mppt-12-6v-5969574.jpg)

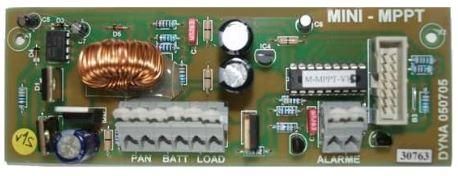

Régulateur-convertisseur mini mppt 12-6v
![Régulateur-convertisseur mini mppt 12-6v_0](https://www.hellopro.fr/images/produit-2/4/7/5/r-gulateur-convertisseur-mini-mppt-12-6v-5969574.jpg)
Description
Contrôleur de charge et convertisseur Mini MPPT 12VDC/6VDC
Charge une batterie 6VDC à partir d'un panneau 12VDC jusqu'à 25W, en MPPT.
Le transfert dénergie utilise un convertisseur DC/DC à haut rendement fonctionnant au point de puissance maximale du panneau (MPPT). La charge de la batterie comprend 3 modes de fonctionnement journaliers :
au matin si la batterie est déchargée, toute la puissance du panneau est transférée à la batterie et sa tension augmente en fonction de son état de charge et de la puissance reçue.
dès que la tension atteint la valeur de fin de charge en cycles, cette tension est maintenue en réduisant le courant pendant environ une heure pour permettre à la batterie de terminer sa charge.
après la phase 2, la tension est réduite à la valeur de flottement pour le reste de la journée.
Une sonde interne permet de compenser les valeurs de charge maximale et de flottement en fonction de la température.
Le modèle standard est ajusté aux caractéristiques des batteries fermées CYCLON*.
Régulateur de décharge
Le circuit incorpore une sortie à délestage contrôlé en fonction de létat de charge de la batterie : à faible tension la sortie est coupée (pôle négatif) et lorsque la batterie a suffisamment récupéré, la sortie est réenclenchée. Une sortie supplémentaire indique que la batterie est déchargée peu avant le délestage (transistor conduisant, sortie collecteur).
Régulateur de charge
Tension ouverte de panneau : 15 25 V
Puissance maximale de panneau : 25 W
Tension de charge maximale : 7.40 V
Tension de floating : 6.80 V
Compensation thermique : - 9 mV / °C
Régulateur de décharge
Courant maximal : 5.00 A
Résistance de passage : < 27 mOhms
Tension de délestage : 5.60 V
Tension dalarme avant délestage : 5.80 V
Tension de ré enclenchement : 6.20 V
Charge une batterie 6VDC à partir d'un panneau 12VDC jusqu'à 25W, en MPPT.
Le transfert dénergie utilise un convertisseur DC/DC à haut rendement fonctionnant au point de puissance maximale du panneau (MPPT). La charge de la batterie comprend 3 modes de fonctionnement journaliers :
au matin si la batterie est déchargée, toute la puissance du panneau est transférée à la batterie et sa tension augmente en fonction de son état de charge et de la puissance reçue.
dès que la tension atteint la valeur de fin de charge en cycles, cette tension est maintenue en réduisant le courant pendant environ une heure pour permettre à la batterie de terminer sa charge.
après la phase 2, la tension est réduite à la valeur de flottement pour le reste de la journée.
Une sonde interne permet de compenser les valeurs de charge maximale et de flottement en fonction de la température.
Le modèle standard est ajusté aux caractéristiques des batteries fermées CYCLON*.
Régulateur de décharge
Le circuit incorpore une sortie à délestage contrôlé en fonction de létat de charge de la batterie : à faible tension la sortie est coupée (pôle négatif) et lorsque la batterie a suffisamment récupéré, la sortie est réenclenchée. Une sortie supplémentaire indique que la batterie est déchargée peu avant le délestage (transistor conduisant, sortie collecteur).
Régulateur de charge
Tension ouverte de panneau : 15 25 V
Puissance maximale de panneau : 25 W
Tension de charge maximale : 7.40 V
Tension de floating : 6.80 V
Compensation thermique : - 9 mV / °C
Régulateur de décharge
Courant maximal : 5.00 A
Résistance de passage : < 27 mOhms
Tension de délestage : 5.60 V
Tension dalarme avant délestage : 5.80 V
Tension de ré enclenchement : 6.20 V
