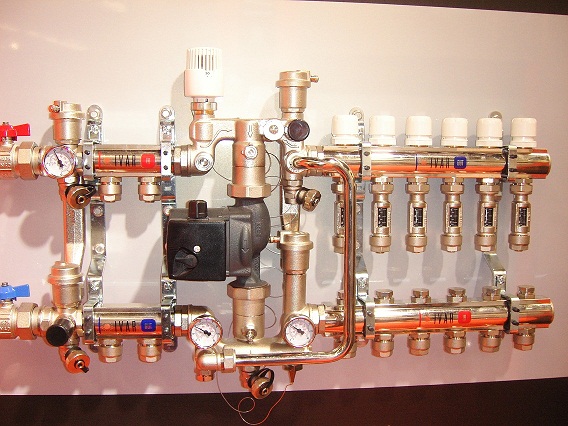

Regulateur combimix pour plancher chauffant

le combimix type F et V
Avec le groupe du type F, cette température est réglée et maintenue
constante à la valeur déterminée, au moyen d’une tête thermostatique avec
sonde à distance à immersion. Le système, du type mécanique, avec
élément thermostatique, réagit à n’importe quelle variation de débit ou
d’émission de chaleur et maintient constante la température du fluide à
l’entrée du circuit de plancher chauffant. Dans le combimix type V,
la température d’entrée du circuit de plancher chauffant, va varier selon
les changements de conditions climatiques et donc de la charge thermique
grâce à un moteur électrique commandé par une régulation électronique,
avec sonde extérieure qui va reguler le mélange.
les éléments du groupe
1. vanne de réglage
a) Elle est commandée par une tête thermostatique ayant une sonde à
immersion (4) avec une plage de réglage de 20 - 60°C.
b) Elle est commandée par un moteur électrique (230VA ou 24VAC).
La sonde qui permet de réguler la température d’eau, dépend du type de
régulation électronique utilisée. Elle peut soit remplacer la sonde (4), soit
être mise en contact sur le collecteur de retour.
remarque : les caractéristiques en matière de dynamique des fluides des deux
différents types de fonctionnement (électrique et thermostatique) sont identiques :
Kv= 0,9
2. vanne d’équilibrage
Elle permet d’équilibrer les pertes de charge de la distribution ‘plancher
chauffant’, avec les pertes de charge du circuit primaire (la chaudière) à
travers la vanne de réglage (1). Comme on pourra facilement le constater
dans les exemples ci-après, la valeur de réglage de cet élément en
fonction de la vitesse de la pompe, est un élément fondamental pour un
fonctionnement correct de l’installation. Le groupe est fourni avec un
préréglage de la vanne d’équilibrage sur la position Kvb = 2,5 qui, en
pratique, est un réglage qui répond aux exigences de la plupart des installations.
3. pompe de circulation
Pour pouvoir garantir le fonctionnement correct du combimix dans des
conditions d’emploi les plus variées et donc avec une bonne variation de
puissance émise par le sol, les deux types de circulateurs suivants peuvent
être employés :
a) GRUNDFOS UPS 25-40 (130 - 180)
pour des puissances émises jusqu’à 10KW/h.
b) GRUNDFOS UPS 25-60 (130 - 180)
pour des puissances émises jusqu’à 20KW/h.
