Rectifieuse cylindrique CNC TSCHUDIN T35 - Modulaire, haute précision, jusqu'à 400 mm entre centres

Obtenir un devis / prix
Prix et détails sur demande
Mme. Laureline Correia
Echanger avec la vendeuse
Vendu par JONES & SHIPMAN INTERNATIONAL En savoir plus

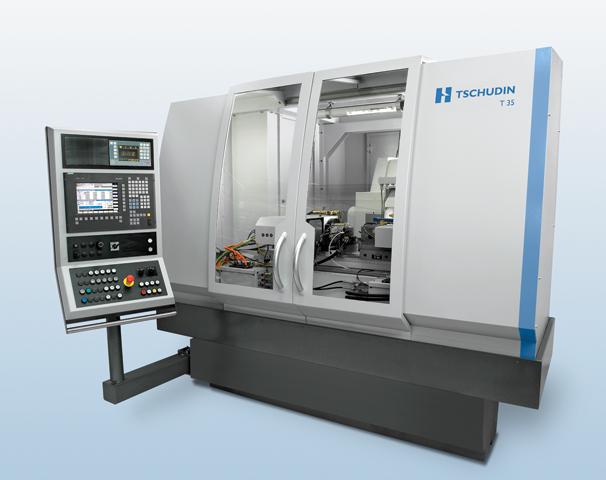

Rectifieuse cylindrique CNC TSCHUDIN T35 - Modulaire, haute précision, jusqu'à 400 mm entre centres_0

Description

La TSCHUDIN T35, une rectifieuse cylindrique CNC à conception modulaire, est idéale pour les applications de rectification par appariement, de pièces prismatiques ou d’usinage en barre pleine en moyennes ou grandes séries.

Intégrant des guides hydrostatiques, un chariot transversal configurable à axe et une broche de meule hydrodynamique ou à roulements à rouleaux (en fonction de l’application), cette machine couvre un large éventail d’applications, allant des petits composants avec traitement intégré aux processus complexes entièrement automatisés.

Cette rectifieuse à haut rendement est adaptée pour diverses utilisations, telles que :

  • La rectification sans bavure (processus breveté).
  • La rectification de pièces prismatiques et de bielles.
  • Le traitement synchrone, pouvant inclure l’intégration d’opérations supplémentaires.

Caractéristiques principales :

  • Distance entre les centres : jusqu’à 400 mm.
  • Hauteur des centres : 175 mm.
  • Poids des pièces : jusqu’à 150 kg.
  • Chariot transversal configurable à axe droit ou angulaire.
  • Guidages X et Z hydrostatiques : sans effet d’adhérence/glissement, bon amortissement et niveau de dynamique élevé.
  • Broche de meule hydrodynamique ou à roulements à rouleaux (selon l’application).
  • Meules de diamètre jusqu’à 600 mm.

Options disponibles :

  • Choix de poupées porte-pièce modulaires (MT5 et MT6) avec versions gauche et droite pour des applications spécifiques.
  • Contre-poupées manuelles, automatiques et coniques.
  • Rouleaux de dressage de forme ou rouleaux de profilage à commande CNC.
  • Système de rectification de pièces prismatiques avec traitement entièrement intégré.
  • Possibilité de rectifier directement des pièces de haute précision à partir d’une barre pleine.

Systèmes de commande CNC disponibles :

  • Siemens® 840 D.
  • Rexroth MTX Bosch®.
