![Rectifieuses pour cylindres d'impression_0](https://www.hellopro.fr/images/produit-2/6/5/8/rectifieuses-pour-cylindres-d-impression-5790856.jpg)

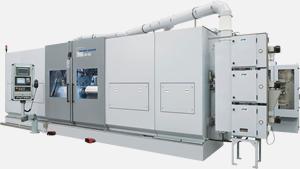

Rectifieuses pour cylindres d'impression
![Rectifieuses pour cylindres d'impression_0](https://www.hellopro.fr/images/produit-2/6/5/8/rectifieuses-pour-cylindres-d-impression-5790856.jpg)
Description
Une productivité élevée et possibilité d'intégration de différents process dans une seule machine. Avec les rectifieuses à double tête RD 430 / 460, NAXOS-UNION a atteint le standard de l'Etat de l'art en matière de rectification de cylindres d'impression.
De nombreuses exigences technologiques étaient à prendre en compte lors du développement des rectifieuses RD 430 / 460. La spécificité de la géométrie, la multitude de diamètres ainsi que les exigences de précision lors de l'usinage des cylindres d'impression ont fait l'objet de la plus grande attention.
Rectifieuse pour cylindres d'impression de grandes dimensions
La rectifieuse RD 430 pour l'usinage de cylindres d'impression jusqu'à longueur 3.000 mm et diamètre de pièce maxi 1.000 mm.
Sur la rectifieuse à double tête, deux unités de rectification indépendantes sont en uvre. Des moteurs linéaires et des rails de guidage hydrostatiques dans tous les axes assurent une qualité et une productivité élevées. Sans oublier que larectifieuse RD 430 permet d'usiner les cylindres d'impressionde façon complète en un seul serrage enveloppe périphérique et arête tangente. Le dressage entièrement automatique des meules de rectification se fait par des molettes diamantées. Une tête de mesure absolue in-process est utilisée pour des surfaces discontinues également. C'est l'assurance qualité embarquée!
L'utilisation de la technologie des moteurs linéaires pour l'usinage de cylindres d'impression, permet une rectification non-cylindrique d'une très grande dynamicité. Grâce au moteur linéaire, le chariot de rectification peut être commandé avec précision et sans jeu d'inversion. Ainsi, la rectifieuse peut fonctionner avec des vitesses de rotation nettement plus élevées, en offrant encore plus de rendement. Mais l'utilisation de moteurs linéaires lors de l'usinage de cylindres d'impression repose sur une particularité: à l'emplacement de l'interruption de la ligne enveloppe du cylindre d'impression, il faut arrondir une arête tangente entre 60° et 80°. Jusque là, cette OP n'a pu être réalisée que séparément sur une autre rectifieuse. Grâce à la rectifieuse pour cylindres d'impression RD 430, ceci est maintenant possible en une seule OP sur la même rectifieuse. Cela signifie que l'on effectue d'abord une rectification cylindrique de l'enveloppe périphérique du cylindre. Après quoi la meule se déplace vers l'intérieur et rectifie l'arête incidente.
Caractéristiques techniques
Longitud de pieza máx. mm
in 3,000
118
Ø max. de la pièce mm
in 720 / 1,000
28.5 / 39.5
Ø de la meule mm
in 900
35.5
Poids max. de la pièce kg
lb 3,000
6,614
De nombreuses exigences technologiques étaient à prendre en compte lors du développement des rectifieuses RD 430 / 460. La spécificité de la géométrie, la multitude de diamètres ainsi que les exigences de précision lors de l'usinage des cylindres d'impression ont fait l'objet de la plus grande attention.
Rectifieuse pour cylindres d'impression de grandes dimensions
La rectifieuse RD 430 pour l'usinage de cylindres d'impression jusqu'à longueur 3.000 mm et diamètre de pièce maxi 1.000 mm.
Sur la rectifieuse à double tête, deux unités de rectification indépendantes sont en uvre. Des moteurs linéaires et des rails de guidage hydrostatiques dans tous les axes assurent une qualité et une productivité élevées. Sans oublier que larectifieuse RD 430 permet d'usiner les cylindres d'impressionde façon complète en un seul serrage enveloppe périphérique et arête tangente. Le dressage entièrement automatique des meules de rectification se fait par des molettes diamantées. Une tête de mesure absolue in-process est utilisée pour des surfaces discontinues également. C'est l'assurance qualité embarquée!
L'utilisation de la technologie des moteurs linéaires pour l'usinage de cylindres d'impression, permet une rectification non-cylindrique d'une très grande dynamicité. Grâce au moteur linéaire, le chariot de rectification peut être commandé avec précision et sans jeu d'inversion. Ainsi, la rectifieuse peut fonctionner avec des vitesses de rotation nettement plus élevées, en offrant encore plus de rendement. Mais l'utilisation de moteurs linéaires lors de l'usinage de cylindres d'impression repose sur une particularité: à l'emplacement de l'interruption de la ligne enveloppe du cylindre d'impression, il faut arrondir une arête tangente entre 60° et 80°. Jusque là, cette OP n'a pu être réalisée que séparément sur une autre rectifieuse. Grâce à la rectifieuse pour cylindres d'impression RD 430, ceci est maintenant possible en une seule OP sur la même rectifieuse. Cela signifie que l'on effectue d'abord une rectification cylindrique de l'enveloppe périphérique du cylindre. Après quoi la meule se déplace vers l'intérieur et rectifie l'arête incidente.
Caractéristiques techniques
Longitud de pieza máx. mm
in 3,000
118
Ø max. de la pièce mm
in 720 / 1,000
28.5 / 39.5
Ø de la meule mm
in 900
35.5
Poids max. de la pièce kg
lb 3,000
6,614
