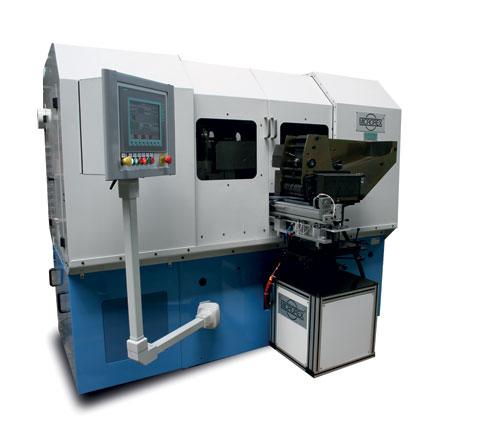

Rectifieuses microrex
![Rectifieuses microrex_0](https://www.hellopro.fr/images/produit-2/8/2/7/rectifieuses-microrex-5748728.jpg)
Description
DINATEC est le fabricant français des rectifieuses centerless neuves de la marque MICROREX dans les gammes type 0, 1H, 2H, 2L.
Nous avons développé une nouvelle génération de machines de la gamme 4000, dédiées au process en enfilade et/ou au process en plongée comportant de nombreuses évolutions.
En effet, ces nouvelles machines possèdent désormais des bases pivotantes ainsi quun guidage renforcé de léquerre support de broche et meule de régulation.
La capacité de la vis à billes déplaçant le chariot prise de passe a été augmentée.
Tous types de diamantage peuvent être adaptés en fonction du process recherché: hydraulique, électrique, numérisé, par diamant concrétion ou aiguilles, molette disque ou molette de forme.
La motorisation ainsi que larmoire électrique ont été déplacées pour offrir différentes possibilités dimplantation et faciliter les accès coté sortie de pièces.
Le pilotage est fait par un positionneur Siemens dans le cas de la rectification en enfilade ou en plongée dune pièce simple, ou par une commande numérique Siemens, Fanuc, RSAI dans le cas de la rectification en plongée dune pièce plus complexe.
Elles peuvent être équipées dune cartérisation intégrant la protection incendie si besoin et un raccordement à un système de filtration des brouillards, dans le cas de machines stand alone.
Caractéristiques techniques Modèles de MICROREX
0 1H 2H 2L
Capacité en diamètre de pièce (mm) 40 50 80 100
Longueur maximum de rectification en plongée (mm) 60 95 195 245
Longueur maximum en enfilade avec guides standards (mm) 180 300 350
Meule de travail
Diamètre (mm) 300 350 400 500
Largeur (mm) 60 100 200 250
Alésage (mm) 127 127 203,2 305
Embrèvements (mm) NON OUI NON OUI
Meule de régulation
Diamètre (mm) 190 230 250 305
Largeur (mm) 60 100 200 250
Alésage (mm) 50 76,2 127 152,4
Embrèvements (mm) NON OUI NON OUI
Motorisation
Puissance moteur travail (kw) 5,5 5,5 7,5 15 18 22 22 25 30
Puissance moteur dentrainement (kw) 0,37 1,1 1,1 1,1
Vitesse de la meule de travail (m/s) 32 32 45 32 -45 32 45
Vitesse de la meule de régulation (tr/mn) 10 180 10 230 10 230 10 230
Encombrement
Dimensions (mm) 2000 x 1200 x 1400 2300 x 1400 x 2200 2600 x 1500 x 2300 3000 x 1500 x 2300
Poids (kg) 1 050 2 000 3 000 4 000
Nous avons développé une nouvelle génération de machines de la gamme 4000, dédiées au process en enfilade et/ou au process en plongée comportant de nombreuses évolutions.
En effet, ces nouvelles machines possèdent désormais des bases pivotantes ainsi quun guidage renforcé de léquerre support de broche et meule de régulation.
La capacité de la vis à billes déplaçant le chariot prise de passe a été augmentée.
Tous types de diamantage peuvent être adaptés en fonction du process recherché: hydraulique, électrique, numérisé, par diamant concrétion ou aiguilles, molette disque ou molette de forme.
La motorisation ainsi que larmoire électrique ont été déplacées pour offrir différentes possibilités dimplantation et faciliter les accès coté sortie de pièces.
Le pilotage est fait par un positionneur Siemens dans le cas de la rectification en enfilade ou en plongée dune pièce simple, ou par une commande numérique Siemens, Fanuc, RSAI dans le cas de la rectification en plongée dune pièce plus complexe.
Elles peuvent être équipées dune cartérisation intégrant la protection incendie si besoin et un raccordement à un système de filtration des brouillards, dans le cas de machines stand alone.
Caractéristiques techniques Modèles de MICROREX
0 1H 2H 2L
Capacité en diamètre de pièce (mm) 40 50 80 100
Longueur maximum de rectification en plongée (mm) 60 95 195 245
Longueur maximum en enfilade avec guides standards (mm) 180 300 350
Meule de travail
Diamètre (mm) 300 350 400 500
Largeur (mm) 60 100 200 250
Alésage (mm) 127 127 203,2 305
Embrèvements (mm) NON OUI NON OUI
Meule de régulation
Diamètre (mm) 190 230 250 305
Largeur (mm) 60 100 200 250
Alésage (mm) 50 76,2 127 152,4
Embrèvements (mm) NON OUI NON OUI
Motorisation
Puissance moteur travail (kw) 5,5 5,5 7,5 15 18 22 22 25 30
Puissance moteur dentrainement (kw) 0,37 1,1 1,1 1,1
Vitesse de la meule de travail (m/s) 32 32 45 32 -45 32 45
Vitesse de la meule de régulation (tr/mn) 10 180 10 230 10 230 10 230
Encombrement
Dimensions (mm) 2000 x 1200 x 1400 2300 x 1400 x 2200 2600 x 1500 x 2300 3000 x 1500 x 2300
Poids (kg) 1 050 2 000 3 000 4 000
