Rectifieuse verticale vg 110
Description

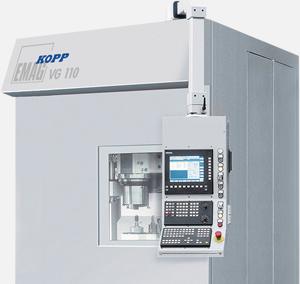

Rectifieuse verticale VG 110 pour les usinage vertical à très grande vitesse de pièces de petite taille
La rectifieuse plane verticale est un véritable multi-talent dédié à l'usinage de précision (p. ex. la rectification intérieure et la rectification plane) de petites pièces prises en mandrin. Avec la gamme modulaire des rectifieuses planes VG 110, l'utilisateur a le choix entre la rectification "conventionnelle" ou la multifonctionnalité grâce à l'usinage combiné "Tournage & Rectification sur une seule machine".
Le principal domaine d'application de ces rectifieuses intérieures concerne la production rentable de pièces de 2 à 60 mm de diamètre en très grands lots.
Rectification intérieure et rectification plane ou usinage combiné «Tournage et rectification sur une seule machine»
Viennent en application les procédés de rectification conventionnels comme la rectification cylindrique intérieure,rectification intérieure, rectification cylindrique extérieure,rectification plane, rectification non-cylindrique ainsi que l'usinage combiné: Tournage dur & Rectification. Pour ce faire, les composants pouvant être usinés par tournage en toute sécurité process, subissent un usinage de finition blanc ou dur. Ensuite, on passe à la rectification de finition de ces composants dans le même serrage pièce (par ex. rectification plane) seulement aux endroits où la qualité l'exige. Cela permet d'obtenir une meilleure qualité pièce tout en optimisant le temps de cycle et en réduisant l'usure des outils de rectification et donc le nombre de dressages meule.
La rectifieuse plane VG 110 est synonyme de déplacements courts, de vitesses élevées, d'une rigidité extrême et d'un système de refroidissement intégré: le tout donne des temps improductifs très réduits et une productivité et qualité élevées. L'axe X est séparé de l'axe Z afin d'obtenir des précisions d'usinage ultra-élevées sur des pièces de petite taille. L'axe Z vertical est équipé d'un entrainement linéaire qui permet aux broches porte-meule des courses d'oscillation rapides et courtes. L'axe X est déterminant pour la précision, il est disposé en dehors de la zone de travail de la rectifieuse intérieure. Le système de mesure à haute résolution est distancé de l'usinage de 100 mm seulement - une condition optimale pour des précisions extrêmes.
La rectifieuse plane VG 110 se distingue par un concept ultra-compact nécessitant aucun sous-ensemble supplémentaire. Le container d'énergie ainsi que les composants électriques et de fluides sont disposés sur la partie arrière de la machine. Autres points forts de la rectifieuse plane VG 110: la très bonne accessibilité et la facilité de reconversion sur une autre pièce à usiner.
La VG 110 offre toutes les technologies de rectification dernière génération:
Outils de rectification p. ex. des meules CBN en céramique ou à liant galvanique
Module sensoriel de rectification rectification adaptative, détection de coupe, dressage Touch
Technologie de dressage broche de dressage pour l'utilisation de molettes de forme diamantées
Le concept machine modulaire des rectifieuses planes permet une adaptation optimale de l'outillage à chaque tâche d'usinage requise. Les variantes suivantes sont possibles:
Une ou deux broches de rectification intérieure pour la rectification cylindrique ou non-cylindrique
Une rectifieuse intérieure ou extérieure avec un outil de tournage
Caractéristiques techniques
Passage du mandrin max. mm
in 100 / 190
4 / 7.5
Internal machining dia., max. mm
in 60
2.5
Grinding length, max. mm
in 40
1.5
Déplacement X mm
in 460
18
Déplacement Z mm
in 225
9
La rectifieuse plane verticale est un véritable multi-talent dédié à l'usinage de précision (p. ex. la rectification intérieure et la rectification plane) de petites pièces prises en mandrin. Avec la gamme modulaire des rectifieuses planes VG 110, l'utilisateur a le choix entre la rectification "conventionnelle" ou la multifonctionnalité grâce à l'usinage combiné "Tournage & Rectification sur une seule machine".
Le principal domaine d'application de ces rectifieuses intérieures concerne la production rentable de pièces de 2 à 60 mm de diamètre en très grands lots.
Rectification intérieure et rectification plane ou usinage combiné «Tournage et rectification sur une seule machine»
Viennent en application les procédés de rectification conventionnels comme la rectification cylindrique intérieure,rectification intérieure, rectification cylindrique extérieure,rectification plane, rectification non-cylindrique ainsi que l'usinage combiné: Tournage dur & Rectification. Pour ce faire, les composants pouvant être usinés par tournage en toute sécurité process, subissent un usinage de finition blanc ou dur. Ensuite, on passe à la rectification de finition de ces composants dans le même serrage pièce (par ex. rectification plane) seulement aux endroits où la qualité l'exige. Cela permet d'obtenir une meilleure qualité pièce tout en optimisant le temps de cycle et en réduisant l'usure des outils de rectification et donc le nombre de dressages meule.
La rectifieuse plane VG 110 est synonyme de déplacements courts, de vitesses élevées, d'une rigidité extrême et d'un système de refroidissement intégré: le tout donne des temps improductifs très réduits et une productivité et qualité élevées. L'axe X est séparé de l'axe Z afin d'obtenir des précisions d'usinage ultra-élevées sur des pièces de petite taille. L'axe Z vertical est équipé d'un entrainement linéaire qui permet aux broches porte-meule des courses d'oscillation rapides et courtes. L'axe X est déterminant pour la précision, il est disposé en dehors de la zone de travail de la rectifieuse intérieure. Le système de mesure à haute résolution est distancé de l'usinage de 100 mm seulement - une condition optimale pour des précisions extrêmes.
La rectifieuse plane VG 110 se distingue par un concept ultra-compact nécessitant aucun sous-ensemble supplémentaire. Le container d'énergie ainsi que les composants électriques et de fluides sont disposés sur la partie arrière de la machine. Autres points forts de la rectifieuse plane VG 110: la très bonne accessibilité et la facilité de reconversion sur une autre pièce à usiner.
La VG 110 offre toutes les technologies de rectification dernière génération:
Outils de rectification p. ex. des meules CBN en céramique ou à liant galvanique
Module sensoriel de rectification rectification adaptative, détection de coupe, dressage Touch
Technologie de dressage broche de dressage pour l'utilisation de molettes de forme diamantées
Le concept machine modulaire des rectifieuses planes permet une adaptation optimale de l'outillage à chaque tâche d'usinage requise. Les variantes suivantes sont possibles:
Une ou deux broches de rectification intérieure pour la rectification cylindrique ou non-cylindrique
Une rectifieuse intérieure ou extérieure avec un outil de tournage
Caractéristiques techniques
Passage du mandrin max. mm
in 100 / 190
4 / 7.5
Internal machining dia., max. mm
in 60
2.5
Grinding length, max. mm
in 40
1.5
Déplacement X mm
in 460
18
Déplacement Z mm
in 225
9
Caractéristiques
Type
portique
Motorisation
électrique
Commande
automatique
