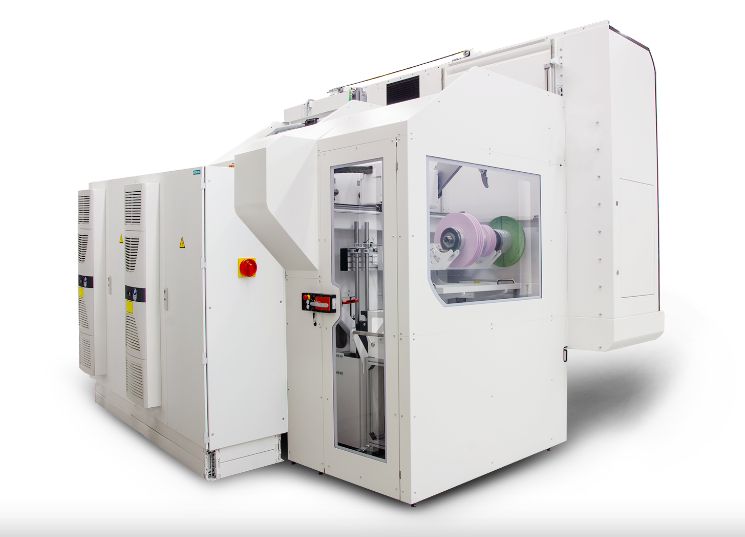

Rectifieuse plane profimat xt - blohm - puissance maximale de la broche : 62 kw

Une machine, quatre technologies de rectification
PROFIMAT XT
Données clés
Des vitesses axiales plus élevées, des accélérations plus élevées et une plus grande robustesse du système : la combinaison de ces facteurs d'influence améliorés entraîne une augmentation de la productivité tout en améliorant la qualité des composants. Ces caractéristiques caractérisent PROFIMAT XT comme une machine de rectification de production robuste et performante, conçue de manière cohérente sur l'expérience et la qualité de la très prisée PROFIMAT MT.
Pour répondre aux différentes exigences du quotidien de production et des applications technologiques flexibles, Blohm a développé cette nouvelle machine en série. La gamme complète d'accessoires associée au système modulaire du PROFIMAT XT (tailles 400 × 800 à 600 × 2 000 mm) rend cette nouvelle génération de machines optimale pour tous les clients.
Outre les éléments de machine de haute qualité tels que les entraînements linéaires à billes rectifiées, la fonte ductile optimisée et les guidages linéaires de précision, cette génération offre une toute nouvelle interface utilisateur. Le tableau de commande en trois parties offre désormais des zones d'écran personnalisables. Les informations importantes pour les opérations nécessaires peuvent être programmées et consultées par le client. Les possibilités offertes ici s'étendent des dessins de pièces, des modèles 3D, des manuels d'utilisation et des schémas électriques aux profils de GripsProfile, le système de programmation développé par Blohm pour le profilage de meules. Cette zone permet également de visualiser les écrans de surveillance de processus de l'alimentation en liquide de refroidissement, de l'état et des procédés industriels 4.0.
Données techniques
Axes linéaires
Trajet max. de déplacement pour l'axe X 1100 mm
Vitesse max. de déplacement pour l'axe X 40000 mm/min
Trajet max. de déplacement pour l'axe Y 800 mm
Vitesse max. de déplacement pour l'axe Y 10000 mm/min
Trajet maxi. de déplacement pour l'axe Z 560 mm
Vitesse max. de déplacement pour l'axe Z 10000 mm/min
Entraînement de broche
Puissance maximale de la broche 62 kW
Vitesse de rotation maxi. 8000 /min
Diamètre de la meule max. 500 mm
Largeur max. de la meule 160 mm
Données de la pièce
Poids max. de la pièce à usiner 800 kg
Dimensions de la table 800 x 600 mm
