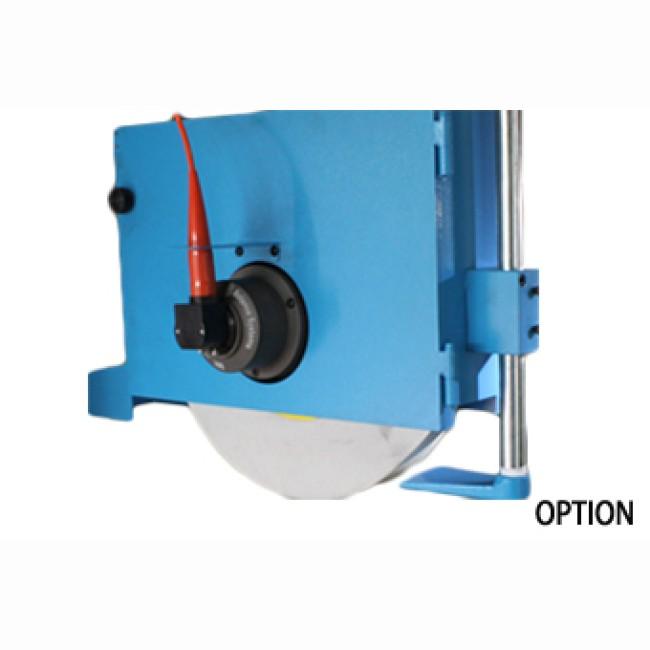

Rectifieuse plane perfect - double colonnes (2000x1200 à 6000x1600mm)

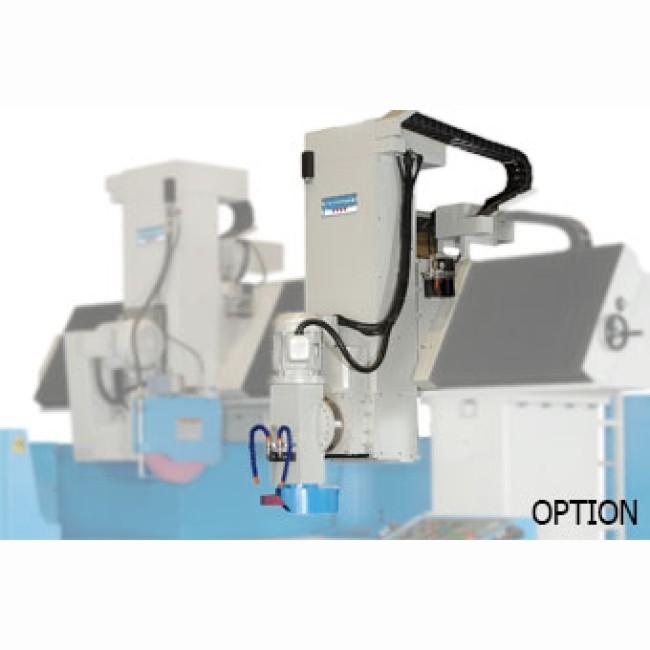

Rectifieuse plane perfect - double colonnes (2000x1200 à 6000x1600mm)_2

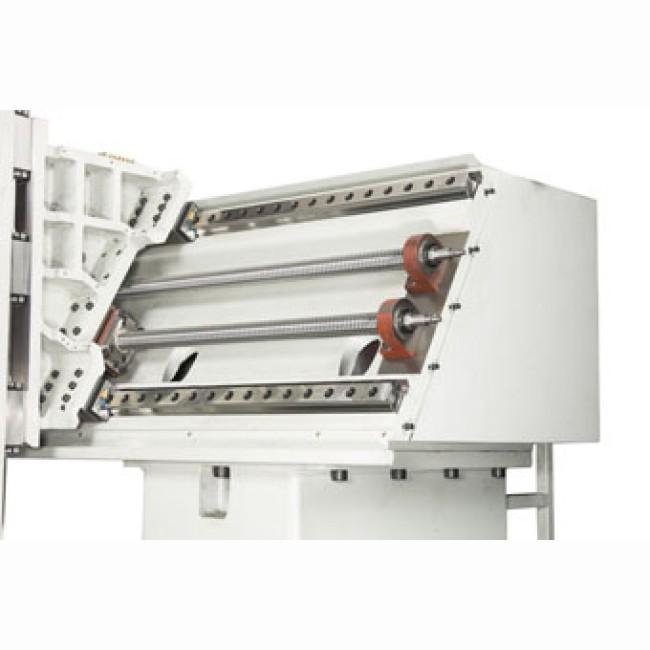

Rectifieuse plane perfect - double colonnes (2000x1200 à 6000x1600mm)_3

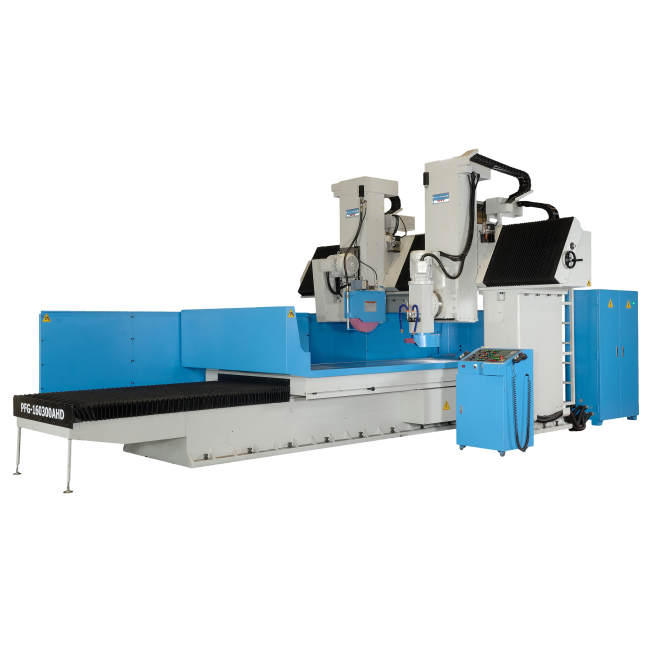

PERFECT - Double colonnes (2000x1200 à 6000x1600mm)

Désignation : Double colonnes (2000x1200 à 6000x1600mm)
Référence DMO :
Marque : PERFECT

Neuf Sur commande

PFG120200AHD PFG160200AHD PFG120300AHD PFG160300AHD PFG120400AHD PFG160400AHD

Dimension de la table (mm) 1200 x 2000 1600 x 2000 1200 x 3000 1600 x 3000 1200 x 4000 1600 x 4000
Surface de rectification (mm) 1200 x 2000 1600 x 2000 1200 x 3000 1600 x 3000 1200 x 4000 1600 x 4000
Distance centre meule/ table (mm) 1000 (Option: 1200) 1000 (Option: 1200) 1000 (Option: 1200) 1000 (Option: 1200) 900 (Option: 1100) 900 (Option: 1100)
Déplacement de la table (M/min) 1-25 1-25 1-25 1-25 1-25 1-25
Guidage de la table Turcite Turcite Turcite Turcite Turcite Turcite
Incrementation transversale (mm) 0.1-40 0.1-40 0.1-40 0.1-40 0.1-40 0.1-40
Deplacement rapide (mm/min) 900 900 900 900 900 900
Déplacement transversal par tour avec manivelle (mm) (x1) : 0.1 / (x5) : 0.5 / (x10) : 1 (x1) : 0.1 / (x5) : 0.5 / (x10) : 1 (x1) : 0.1 / (x5) : 0.5 / (x10) : 1 (x1) : 0.1 / (x5) : 0.5 / (x10) : 1 (x1) : 0.1 / (x5) : 0.5 / (x10) : 1 (x1) : 0.1 / (x5) : 0.5 / (x10) : 1
Avance rapide sur le vertical (mm/min) 300 300 300 300 300 300
Vitesse travail en descente (mm) 0.001~0.999 0.001~0.999 0.001~0.999 0.001~0.999 0.001~0.999 0.001~0.999
Déplacement vertical par tour avec la manivelle (mm) (x1) : 0.1 / (x5) : 0.5 / (x10) : 1 (x1) : 0.1 / (x5) : 0.5 / (x10) : 1 (x1) : 0.1 / (x5) : 0.5 / (x10) : 1 (x1) : 0.1 / (x5) : 0.5 / (x10) : 1 (x1) : 0.1 / (x5) : 0.5 / (x10) : 1 (x1) : 0.1 / (x5) : 0.5 / (x10) : 1
Vitesse de rotation de la meule (Trs/in) 1100 1100 1100 1100 1100 1100
Dimension de la meule (mm) 508x50x203 (alésage maxi 76) 508x50x203 (alésage maxi 76) 508x50x203 (alésage maxi 76) 508x50x203 (alésage maxi 76) 508x50x203 (alésage maxi 76) 508x50x203 (alésage maxi 76)
Puissance moteur de broche (HP) 20 (Option 30) 20 (Option 30) 20 (Option 30) 20 (Option 30) 20 (Option 30) 20 (Option 30)
Puissance pompe hydraulique (HP) 15 15 15 15 20 20
Puissance moteur transversal automatique (AC servo moteur) (kW) 1 1 1 1 1 1
Puissance moteur vertical (AC servo moteur) (kW) 1 1 1 1 1 1
Poids machine (Kgs) 20000 23000 24000 28000 28500 33000
Place au sol (mm) 6600 x 3700 x 4000 6600 x 410 x 4000 8800 x 3700 x 4000 8800 x 4100 x 4000 11000 x 3700 x 4000 1100 x 4100 x 4000
Déplacement vertical par incrément avec la manivelle (mm) (x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01 (x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01 (x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01 (x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01 (x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01 (x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01
Déplacement transversal par incrément avec manivelle (mm) (x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01 (x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01 (x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01 (x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01 (x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01 (x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01
Puissance moteur liquide de coupe (HP) 1/2 1/2 1/2 1/2 1/2 1/2
