PERFECT - A col de cygne ( 400x150 à 800x400mm)

Désignation : A col de cygne ( 400x150 à 800x400mm)
Référence DMO :
Marque : PERFECT

Neuf Sur commande

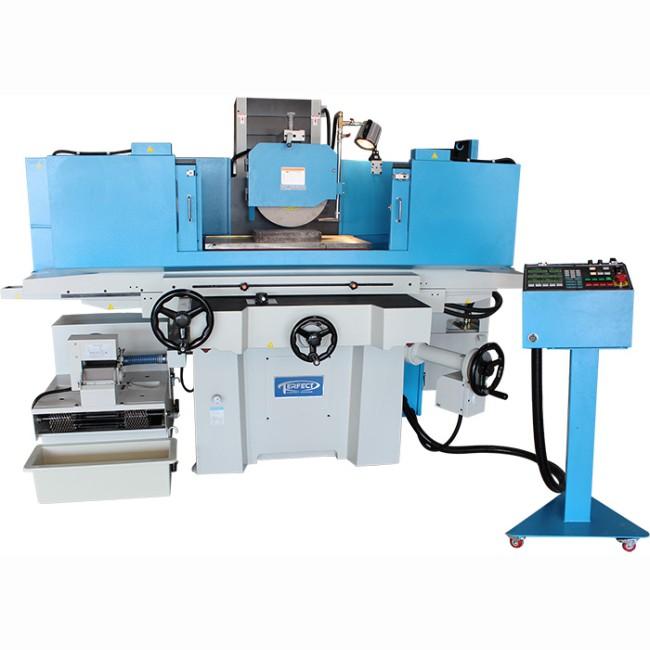

La gamme des rectifieuses planes col de cygne à meule tangentielle couvre une grande partie des besoins en rectification

Ces machines sont adaptées pour la rectification de précision pour les pièces de surface plane et de profil d'une surface suivant les modèles 150x450 à 400x800mm.
Disponible de 1 (balayage longitudinal) à 3 axes automatiques et avec de nombreuses options, les PERFECT sauront répondre à vos attentes les plus précises.
La gamme de machine à col de cygne se caractérise par
Une structure mécanique en bâti fonte de grande qualité. L'ensemble des élements sont en fonte stablisée durant de longs mois afin de libérer les contraines mécaniques de fonderie, ce qui assure une grande stabilité et précision aux machines. La conception aboutie et validée par la méthode des éléments finis garantit une répartition idéale des masses et un nervurage idéal. Sur les machines col de cygne, le bâti supporte le chariot qui se déplace en longitudinal et en transversal. Le mouvement vertical est assuré par la montée / descente de la broche
L'axe Longituninale (X) est entrainé par un vérin hydraulique qui assure le balayage (vitesse variable) La table repose sur une double glissière en vé et prismatique, recouverte de thurcite type B pour un meilleur coefficient de frottement et un revenversement doux et progressif, meme à pleine vitesse
L'axe transversal (Z) est entrainé par un servomoteur couplé à une vis à billes. Le chariot repose également sur une double glissière en vé et prismatique, recouverte de thurcite type B
L'axe transversal (Y) qui supporte la broche porte meule se déplace au moyen d'une vis à billes couplée à un servomoteur. Le guidage est également de type prismatique sur cet axe

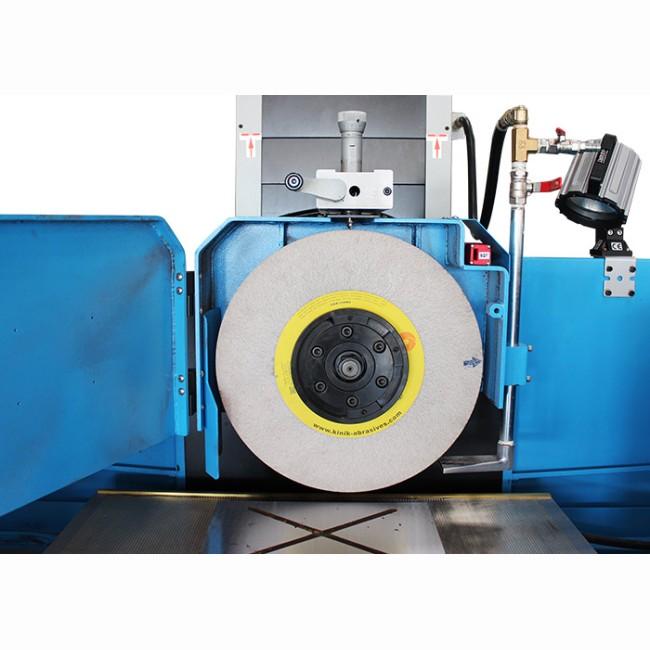

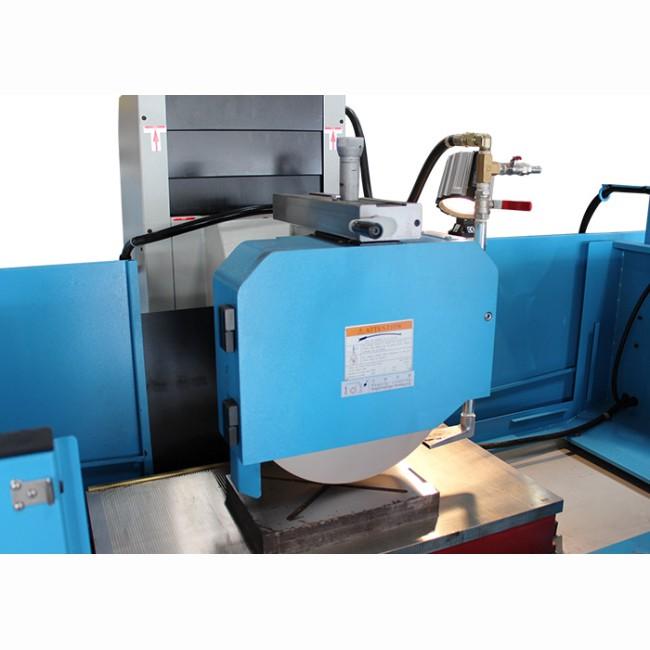

La broche porte meule est montée en salle blanche avec des roulements à contacts obliques de précision précontraints classe P4, assurant une précision de circularité de 2
m . La cartouche de broche est totalement hermétique et lubrifiée pour une grande durée d'utilisation
Le graissage des axes linéaires est centralisé et automatique
Le pupitre de commande concentre l'ensemble des fonctionnalités, boutons et voyants de pilotage de la machine. Ce dernier est mobile pour une orientation et position de travail adaptée à chaque utilisateur

Ces machines sont pourvues en standard de :

Une meule vitrifiée
Un flasque porte meule
Un exctracteur
Un arbre d'équilibrage
Un banc d'equilibrage
Un diamanteur à monter sur la table
Patins fonte de mise à niveau machine
Boite à outils
Lampe d'éclairage de la zone de travail
Cartérisation semi fermée (obligatoire pour les normes CE)

Pour améliorer la productivité de ces machines, il est possible de les équiper de :

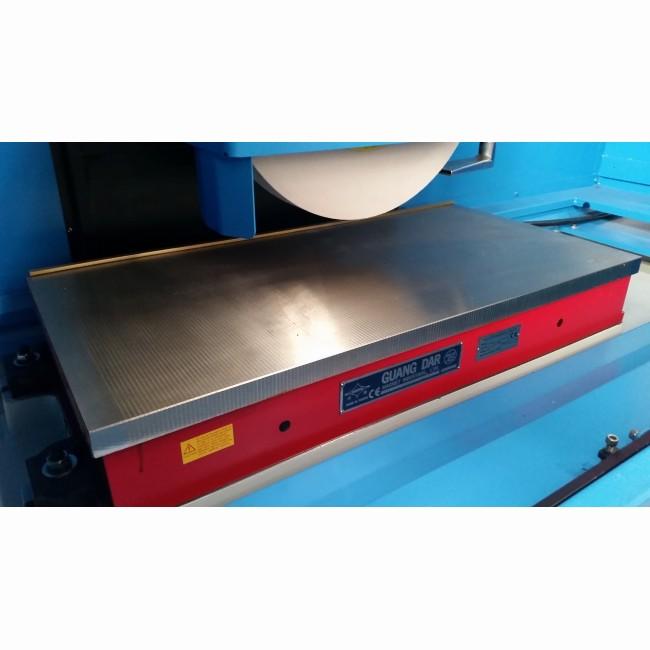

Plateau magnétique à aimantation permanente ou éléctromagnétique avec affichage de la puissance sur le pupitre
Réglage micrométrique des avances pour les déplacements transveral et vertical (0,001mm/gra.)
Montée / baisse de la broche porte meule rapide motorisée
Prise de passe automatique sur le vertical (AD5)
Dressage de meule parallèle manuel (monté sur la meule) , hydraulique ou encore a commande numérique
Bac d'arrosage avec pompe sur lequel on peut ajouter un séparateur magnétique et / ou une filtration papier. Cela permet de garantir un traitement idéal du liquide de coupe et ainsi ne pas encrasser la meule et obtenir une meilleure qualité de rectification
Réglage automatique des butées transversales depuis le pupitre de commande
Cartérisation intégrale de la machine
Variateur de vitesse de rotation de la broche
Flasque porte meule supplémentaire
Equilibrage automatique de meule
Visualisation 2 axes

New model PFG-1545H/AH PFG-2045H/AH PFG-2550H/AH PFG-3060H/AH PFG-4080H/AH

Dimension de la table 150X450 200X450 250x500 300X600 400X800
Surface de rectification 150X450 200X450 250x500 300X600 400X800
Distance centre meule/ table 450 450 500 500 OPT600 550
Déplacement de la table (M/min) 5-25 5-25 5-25 5-25 5-25
Guidage de la table glissieres prismatiques glissieres prismatiques glissieres prismatiques glissieres prismatiques glissieres prismatiques
Incrementation transversale (mm) 0.1-12 0.1-12 0.1-12 0.1-20 0.1-20
Deplacement rapide (mm/min) 900 900 900 900 900
Cross feed (mm) 5 5 5 5 5
Hand feel (mm) 0.02 0.02 0.02 0.02 0.02
(mm/min) 450 450 450 450 450
Vitesse de rotation (Trs/in) 2900 2900 2900 2900 2900
Dimension de la meule (mm) Ø180x13x31.75 Ø200x20x31.75 Ø200x20x31.75 Ø180X13X31.75 où Ø355X38X127 Ø405x105x127
Puissance moteur de broche (HP) 2 2 2 2 OPT 5 2 OPT 5
Puissance pompe hydraulique (HP) 1 1 1 1 1
Puissance moteur transversal 25W 1/5 1/5 1/5 1/5
Puissance moteur vertical 1/5 HP en option 1/5 HP en option 1/5 HP en option 1/5 HP en option 1/5 HP en option
Poids net (Kgs) 950 1350 1350 1700 1700
Poids brut (Kgs) 1150 1550 1550 1950 1950
Place au sol (mm) 2080x1200 2450x1450 2450x1450 2600X1800 2600X1800
Dimension de la caisse (cm) 212x146x195 212x146x200 212x146x200 228X179X210 228X179X210
