![Rectifieuse plane col de cygne à meule tangentielle - PERFECT - GAMME DT (ECRAN TACTILE)_0](https://www.hellopro.fr/images/produit-2/0/2/8/rectifieuse-plane-col-de-cygne-a-meule-tangentielle-perfect-gamme-dt-ecran-tactile-9937820.jpg)

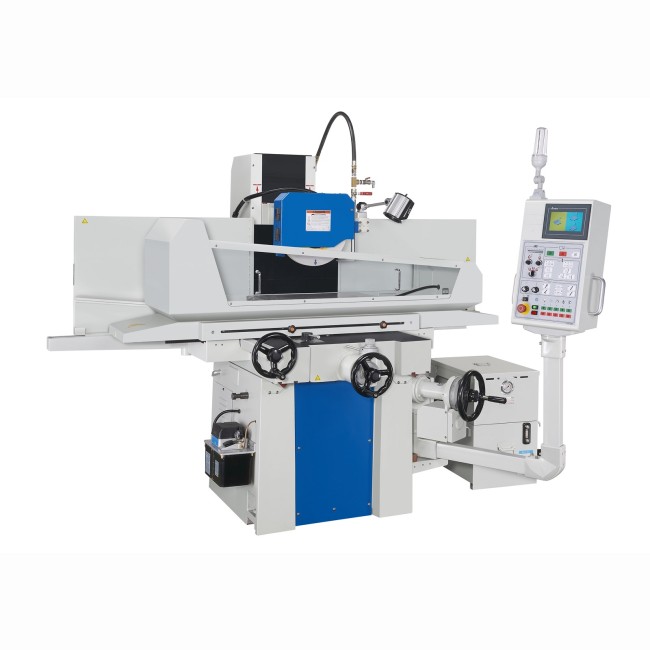

Rectifieuse plane col de cygne à meule tangentielle - PERFECT - GAMME DT (ECRAN TACTILE)
![Rectifieuse plane col de cygne à meule tangentielle - PERFECT - GAMME DT (ECRAN TACTILE)_0](https://www.hellopro.fr/images/produit-2/0/2/8/rectifieuse-plane-col-de-cygne-a-meule-tangentielle-perfect-gamme-dt-ecran-tactile-9937820.jpg)
Description
Ces machines sont adaptées pour la rectification de précision pour les pièces de surface plane et de profil d'une surface suivant les modèles 200x500 à 400x800mm.
Disponible de 1 (balayage longitudinal) à 3 axes automatiques et avec de nombreuses options, les PERFECT sauront répondre à vos attentes les plus précises.
La gamme de machine à col de cygne DT, se caractérise par
CARACTÉRISTIQUES TECHNIQUES
TABLE .
AVANCES .
Disponible de 1 (balayage longitudinal) à 3 axes automatiques et avec de nombreuses options, les PERFECT sauront répondre à vos attentes les plus précises.
La gamme de machine à col de cygne DT, se caractérise par
- Une structure mécanique en bâti fonte de grande qualité. L'ensemble des élements sont en fonte stablisée durant de longs mois afin de libérer les contraines mécaniques de fonderie, ce qui assure une grande stabilité et précision aux machines. La conception aboutie et validée par la méthode des éléments finis garantit une répartition idéale des masses et un nervurage idéal. Sur les machines col de cygne, le bâti supporte le chariot qui se déplace en longitudinal et en transversal. Le mouvement vertical est assuré par la montée / descente de la broche
- L'axe Longituninale (X) est entrainé par un vérin hydraulique avec capteur sensitif et electro-vanne qui assurent le balayage (vitesse variable) La table repose sur une double glissière en vé et prismatique, recouverte de thurcite type B pour un meilleur coefficient de frottement et un revenversement doux et progressif, meme à pleine vitesse
- L'axe transversal (Z) est entrainé par un servomoteur couplé à une vis à billes. Le chariot repose également sur une double glissière prismatique, recouverte de thurcite type B
- L'axe transversal (Y) qui supporte la broche porte meule se déplace au moyen d'une vis à billes couplée à un servomoteur. Le guidage est également de type prismatique sur cet axe
- La broche porte meule est montée en salle blanche avec des roulements à contacts obliques de précision précontraints classe P4, assurant une précision de circularité de 2µm . La cartouche de broche est totalement hermétique et lubrifiée pour une grande durée d'utilisation
- Le graissage des axes linéaires est centralisé et automatique
- Le pupitre de commande avec écran tactile concentre l'ensemble des fonctionnalités, boutons et voyants de pilotage de la machine. Ce dernier est mobile pour une orientation et position de travail adaptée à chaque utilisateur
CARACTÉRISTIQUES TECHNIQUES
TABLE .
- Surface de la table (mm) 400 x 800
- Surface maxi de rectification (mm) 400 x 800
- Charge admissible sur la table (kg) 400
- Distance max entre axe broche et surface de la table (mm) 550
AVANCES .
- Vitesse d'avance de la table (m/min) 5 à 25
- Type de guidage Prismatiques et en V
- Avance automatique sur le transversale - incrémentation (mm) 05 - 20
- Avance rapide sur le transversal (mm/min) 900
- Incrémentation transversale avec le volant (mm) 5/rev ; 0.02/gra
- Incrémentation verticale avec le volant (mm) 2/rev ; 0.01/gra
