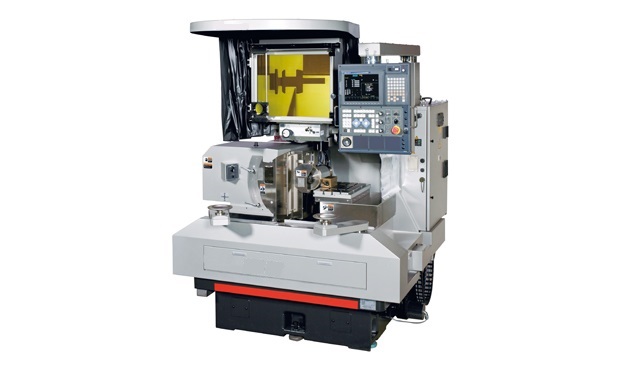

Rectifieuse de profils optique
Obtenir un devis / prix
Prix et détails sur demande
NICOLAS GATI
Echanger avec le vendeur

Vendu
par GTECH MACHINES-OUTILS
En savoir plus
Description
Caractéristiques principales :
Table de travail
Espace de travail L x l (mm) 400 x 250
Course longitudinale (mm) 300
Course transversale (mm) 150
Broche de rectification
Meule (Ø extérieur x l x Ø intérieur) (mm) 80 x 10 x 31,75
Vitesse Tours/min 1000 ~ 8000
Puissance du moteur de broche de (kW) 1,5
Tête de rectification
Course de l’oscillation ajustable en (mm) 0 ~ 150
Coups par minute 30 - 400
Angle axial de dégagement ±15°
Angle radial de dégagement -2° à 20°
Course longitudinale (axe X) (mm) 200
Course croisée (axes-Y) (mm) 150
Plage de pivotement ± 15°
Dimensions de la machine (L x l x H) (mm) 1760 x 1750 x 2115
Poids net hors accessoires (kg) 4500
Domaine d'utilisation:
Dédiée à la rectification d'outils en métaux durs, cette machine vous permet de travailler les poinçons à profils complexes utilisés pour les applications de découpage et emboutissage.Equipée d'un projecteur de grande résolution cette rectifieuse de profils permet un contrôle optique des opérations de rectification.La zone de travail est agrandie sur l'écran et permet de visualiser 1 µm à l‘œil nu. Les détails les plus fins de la pièce sont aussitôt repérables pour réaliser une rectification ultra-précise.La mise en oeuvre est rapide et l'utilisateur dispose de toutes les possibilités de conduite de la machine : manuelle, conversationnelle ou CNC avec une programmation permettant d'interpoler jusqu‘à 4 axes.La conception de cette machine vous permettra de rectifier les contours les plus complexes avec une efficacité optimale pour la fabrication de pièces unitaires ou de faibles lots.Les principaux avantages de cette rectifieuse de profils par contrôle optique sont :Projecteur de grande résolution avec loupe pour suivi constant du processusUsinage indépendant de plusieurs pièces sur la tablePolyvalence des tâches : travail en bout, sur le diamètre ou à la verticaleRefroidissement par huile avec contrôle de température
Table de travail
Espace de travail L x l (mm) 400 x 250
Course longitudinale (mm) 300
Course transversale (mm) 150
Broche de rectification
Meule (Ø extérieur x l x Ø intérieur) (mm) 80 x 10 x 31,75
Vitesse Tours/min 1000 ~ 8000
Puissance du moteur de broche de (kW) 1,5
Tête de rectification
Course de l’oscillation ajustable en (mm) 0 ~ 150
Coups par minute 30 - 400
Angle axial de dégagement ±15°
Angle radial de dégagement -2° à 20°
Course longitudinale (axe X) (mm) 200
Course croisée (axes-Y) (mm) 150
Plage de pivotement ± 15°
Dimensions de la machine (L x l x H) (mm) 1760 x 1750 x 2115
Poids net hors accessoires (kg) 4500
Domaine d'utilisation:
Dédiée à la rectification d'outils en métaux durs, cette machine vous permet de travailler les poinçons à profils complexes utilisés pour les applications de découpage et emboutissage.Equipée d'un projecteur de grande résolution cette rectifieuse de profils permet un contrôle optique des opérations de rectification.La zone de travail est agrandie sur l'écran et permet de visualiser 1 µm à l‘œil nu. Les détails les plus fins de la pièce sont aussitôt repérables pour réaliser une rectification ultra-précise.La mise en oeuvre est rapide et l'utilisateur dispose de toutes les possibilités de conduite de la machine : manuelle, conversationnelle ou CNC avec une programmation permettant d'interpoler jusqu‘à 4 axes.La conception de cette machine vous permettra de rectifier les contours les plus complexes avec une efficacité optimale pour la fabrication de pièces unitaires ou de faibles lots.Les principaux avantages de cette rectifieuse de profils par contrôle optique sont :Projecteur de grande résolution avec loupe pour suivi constant du processusUsinage indépendant de plusieurs pièces sur la tablePolyvalence des tâches : travail en bout, sur le diamètre ou à la verticaleRefroidissement par huile avec contrôle de température
Caractéristiques du matériel | ||
---|---|---|
Type | table | |
Commande | manuelle, automatique | |
Motorisation | électrique | |
Utilisation | cylindrique, profil |
