Rectifieuse d'arbres à cames SN 204 / SN 208 - EMAG Kopp - haute précision et flexibilité
Obtenir un devis / prix
Prix et détails sur demande
Christophe FAURE
Echanger avec le vendeur
Vendu
par EMAG GMBH & CO. KG
En savoir plus
Description
Rectification hautement performante d'arbres à cames et de contours extérieurs
Les fabricants du segment de marché des arbres à cames misent essentiellement sur les solutions du système composé par des chaînes de processus complètes du groupe EMAG.
Le spécialiste de la rectifieuse d'arbres à cames EMAG KOPP propose la gamme de machines SN hautement flexibles comme solution optimale, qu'il s'agisse d'arbres à cames de motos, de véhicules légers ou de poids lourds, ou même de très grands moteurs diesel.

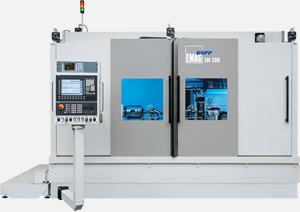

EMAG Rectifieuse d'arbres à cames SN 204 / SN 208
L'axe X, équipé d'une vis mère et d'un guidage hydrostatique, assure des résultats de rectification d'une précision exemplaire. Le concept de la table croisée minimise l'encombrement de la rectifieuse d'arbres à cames. Possibilité de rectifier :
- Des cames avec pistes cylindriques ou coniques
- Des cames avec rayons concaves
- Des cames avec chanfreins
Exemples d'applications :
- Production d'arbres à cames pour moteurs de poids lourds et motos
- Pompes d'injection
- Arbres excentrés
- Polygones extérieurs
- Contours extérieurs pour machines textiles et d'emballage
Système modulaire :
Le système modulaire dédié à l'équipement de la rectifieuse d'arbres à cames comprend :
- Différentes tailles de broches porte-meule
- Systèmes de mesure in-process et post-process
- Dispositifs de dressage pour meules CBN et corindon
- Détection de coupe lors de la rectification et du dressage
- Tocs d'entraînement
- Mandrins de serrage en plusieurs dimensions
Des groupes d'épuration du liquide d'arrosage éco-énergétiques et des groupes d'aspiration complètent cette offre concernant la rectifieuse d'arbres à cames.
Automatisation :
L'amenée et l'évacuation des pièces à usiner peuvent se faire via :
- Un dispositif de chargement/déchargement automatique avec portique de chargement interne ou externe
- Un robot industriel
Caractéristiques techniques :
| Caractéristique | Valeur |
|---|---|
| Ø max. de la pièce | 380 mm (15 in) |
| Longueur max. de la pièce | 600 / 950 mm (23.5 / 37.5 in) |
| Déplacement X | 360 mm (14 in) |
| Déplacement Z | 1,000 / 1,600 mm (39.5 / 63 in) |
