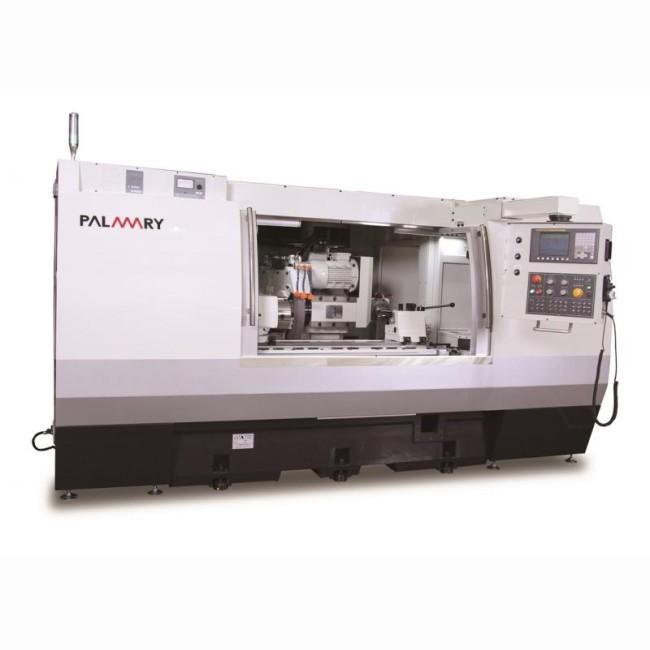

Rectifieuse cylindrique PALMARY - OCD-M
Obtenir un devis / prix
Prix et détails sur demande
Guillaume DIDELON
Echanger avec le vendeur

Vendu
par DIDELON MACHINES OUTILS
En savoir plus
Description
PALMARY - OCD-M
Neuf Sur commande
OCD-M: Gamme de rectifieuse cylindrique interieure / exterieure CNC multibroches
PALMARY est un des plus importants constructeurs de rectifieuses. Ce constructeur implanté à Taiwan offre aujourd'hui une gamme complète sur le marché de la machine conventionnelle à la machine CNC avec robotisation, des machines cylindriques, centerless, multibroches, d'interieures, verticales et machines spéciales.
La société compte actuellement 170 collaborateurs répartis sur deux usines de 20.000m² certifiées ISO9001. Fortement impliqué dans les industries automobiles et aéronautique, les machines palmary sont également adaptées pour les ateliers de mécanique de précisions et apporte aujourd'hui un rapport qualité / prix sans comparaison sur le marché
ACCESSOIRES STANDARDS:
ACCESSOIRES OPTIONNELS
Caractéristiques techniques
OCD-3235M OCD-3265M OCD-3295M
POUPEE PORTE MEULE (.)
CONTRE POINTE
PUISSANCE DES MOTEURS
RESEVOIRS
MEULE ANGULAIRE EXTERIEURE (.)
MEULE INTERIEURE (.) 1,5 1,5 1,5
Diamètre (mm) 43 à 60 43 à 60 43 à 60
AXE B (ROTATION TOURELLE) (.)
AXE X (CHARIOT PORTE MEULE) (.)
AXE Z (TABLE) (.)
- Désignation : OCD-M
- Référence DMO :
- Marque : PALMARY
Neuf Sur commande
OCD-M: Gamme de rectifieuse cylindrique interieure / exterieure CNC multibroches
- Diamètre admissible 320mm
- Distance entre pointes de 350 à 9500mm suivant les modèles
PALMARY est un des plus importants constructeurs de rectifieuses. Ce constructeur implanté à Taiwan offre aujourd'hui une gamme complète sur le marché de la machine conventionnelle à la machine CNC avec robotisation, des machines cylindriques, centerless, multibroches, d'interieures, verticales et machines spéciales.
La société compte actuellement 170 collaborateurs répartis sur deux usines de 20.000m² certifiées ISO9001. Fortement impliqué dans les industries automobiles et aéronautique, les machines palmary sont également adaptées pour les ateliers de mécanique de précisions et apporte aujourd'hui un rapport qualité / prix sans comparaison sur le marché
- La gamme de rectifieuses cylindrique multibroches CNC est conçue avec une grande précision, une facilité d'utilisation et un rendement optimal permettant de réaliser les opérations de rectifications interieures, exterieures et de faces en une seule fois
- La conception de la structure de la machine répond parfaitement aux attente d' ergonomie et a une utilisation conviviale:
- La construction est rigide et stable, et les broche ont fait l' objet d' études poussées
- Cette machine est équipée d' une commande numérique (FANUC, MITSUBISHI, FAGOR ou SIEMENS) pour rendre la rectification cylindrique plus facile et plus précise que jamais.
- La broche est montée avec des roulements de haute précision assurant une stabilité maximale de cette derniere. Il garantit une précision exceptionnelle pour la rectification de diamètre externe et interne (opt.) ainsi que pour la rectification faciale
- Les roulements sont de type hydrostatiques ce qui évite le contact métal-métal et réduit ainsi les phénomènes engendrant des vibrations.
- La broche est usinée avec précision dans des aciers allié de qualité supérieure, normalisée, trempée, cémentée et soumis à des traitements élaborés.

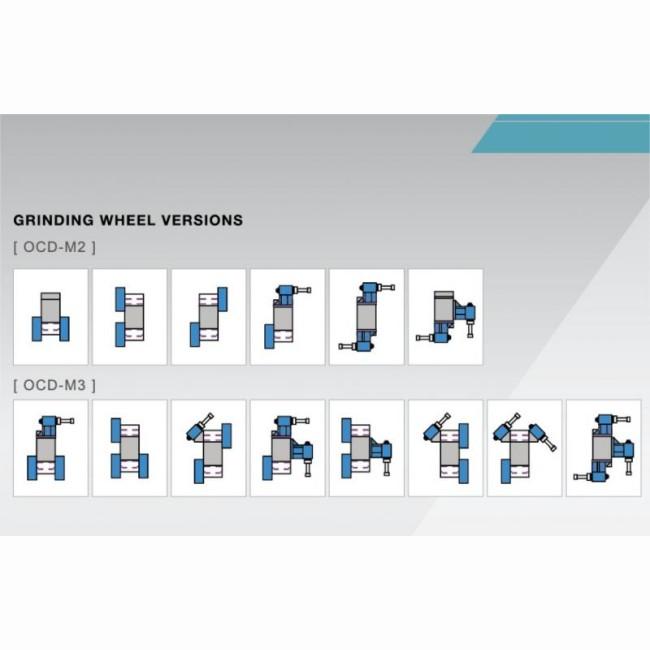

- L'axe de rotation B de la tourelle de broche permet une précision de positionnement de 0,0003 degrés. Il peut recevoir 2 ou 3 brocges au choix
- La non-déformation, la résistance à l'usure maximum et la précision dans la durée vie sont ainsi assurés.Un système de lubrification automatique à bain d'huile équipe la poupée mobile afin de maintenir une précision élevée.
ACCESSOIRES STANDARDS:
- Règle de mesure linéaire Heidenhain sur l'axe X
- Meule et un flasque porte meule
- Porte-outil diamanté (montage sur table)
- Reservoir de lubrifiant avec pompe de relevage
- Groupe hydraulique
- Lampe d' éclairage de la zone travail
- 2 pointes seches
- Cartérisation intégrale
- Boite à outils
ACCESSOIRES OPTIONNELS
- Broches de rectification intérieures ( x6 broches disponible en fonction des diametres / vitesses)
- lunettes 2 points et 3 points (2 pièces / jeu)

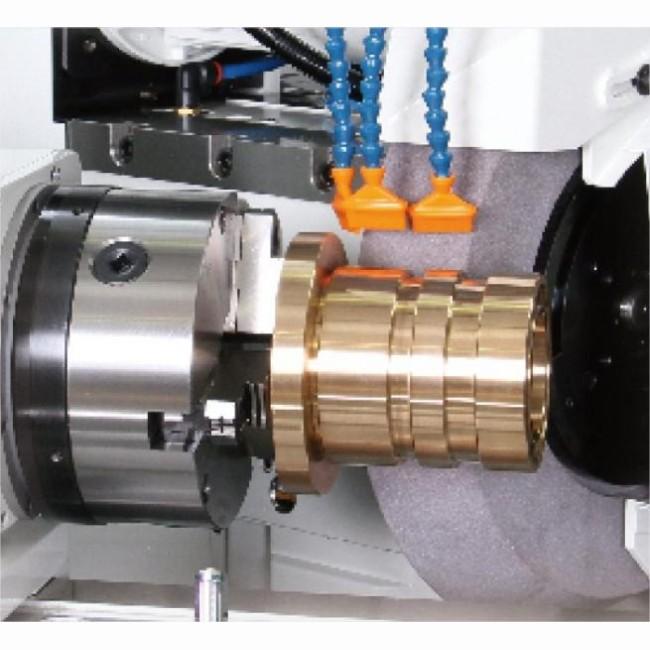

- Mandrin 3 mors ou 4 mors
- Groupe de lubrification avec filtration papier et / ou séparateur magnétique
- Mandrin 3 et / ou 4 mors
- Dispositif d' équilibrage automatique de meule
- Palpeur automatique de pièce MARPOSS en liaison avec la CN
- Collecteur de brouillard d'huile
- Contrepointe hydraulique
Caractéristiques techniques
OCD-3235M OCD-3265M OCD-3295M
- Diametre sur table (mm) 320 320 320
- Distance entre pointes (mm) 350 650 950
- Diametre maxi usinable (mm) 300 300 300
- Poids maxi entres pointes (kg) 150 150 150
MEULE DROITE EXTERIEURE (.)
- Diamètre x larg x alésage (mm) 510 x 50 x 203,2 510 x 50 x 203,2 510 x 50 x 203,2
- Vitesse linéaire (m/s) 33 33 33
- Vitesse de rotation (tr/min) 1248 1248 1248
POUPEE PORTE MEULE (.)
- Angle d'inclinaison (°) -30 a +90 -30 a +90 -30 a +90
CONTRE POINTE
- Type de cône CM4 CM4 CM4
- Course (mm) 35 35 35
PUISSANCE DES MOTEURS
- meule exteieure (kW) 5,5 5,5 5,5
- meule interieure (kW) 1,5 1,5 1,5
- Pompe hydraulique (kW) 0.75 0.75 0.75
- Graissage de broche (kW) 0.18 0.18 0.18
RESEVOIRS
- Hydraulique (Litre) 42 42 42
- Lubrifiant (Litre) 60 60 60
- Dimensions ( Long x Prof x Haut ) (mm) 3100 x 3995 x 2227 3700 x 3995 x 2227 4300 x 3995 x 2227
- Poids (kg) 8500 10000 12000
MEULE ANGULAIRE EXTERIEURE (.)
MEULE INTERIEURE (.) 1,5 1,5 1,5
Diamètre (mm) 43 à 60 43 à 60 43 à 60

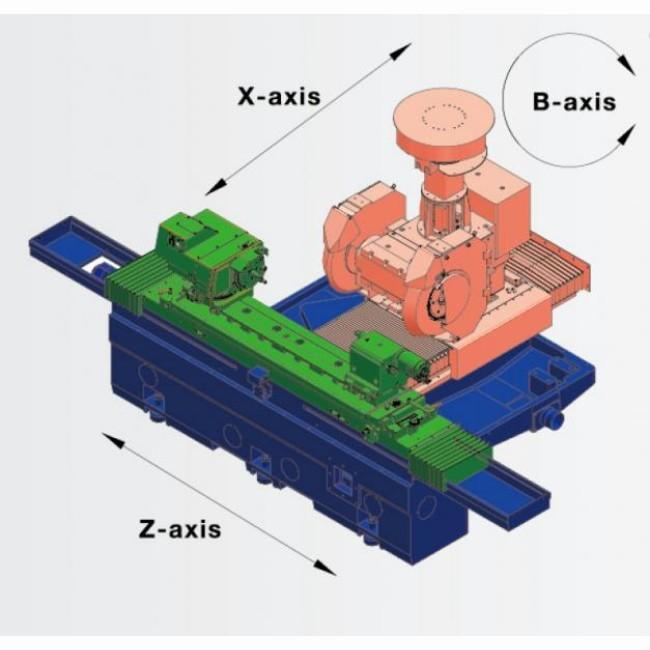

AXE B (ROTATION TOURELLE) (.)
- Rotation (°) -40 a +220 -40 a +220 -40 a +220
- Répétablité ('') < 1 < 1 < 1
- Temps de rotation 0 a 180° (s) 3 3 3
- Increment mini (°) 0,0003 0,0003 0,0003
AXE X (CHARIOT PORTE MEULE) (.)
- Avances rapides (m/min) 6 6 6
- Increment (mm) 0,001 (opt 0,0001) 0,001 (opt 0,0001) 0,001 (opt 0,0001)
AXE Z (TABLE) (.)
- Angle de rotation (°) 0 à 8,5 0 à 8,5 0 à 8,5
- Axe B (Kw) 0,75 0,75 0,75
- Axe X (Kw) 1,6 1,6 1,6
- Axe Z (Kw) 1,6 1,6 1,6
- poupée porte pièce (Kw) 0,75 0,75 0,75
- Alimentation electrique (KVA) 35 35 35
