PALMARY - OCD Heavy
- Désignation : OCD Heavy
- Référence DMO :
- Marque : PALMARY
Neuf Sur commande

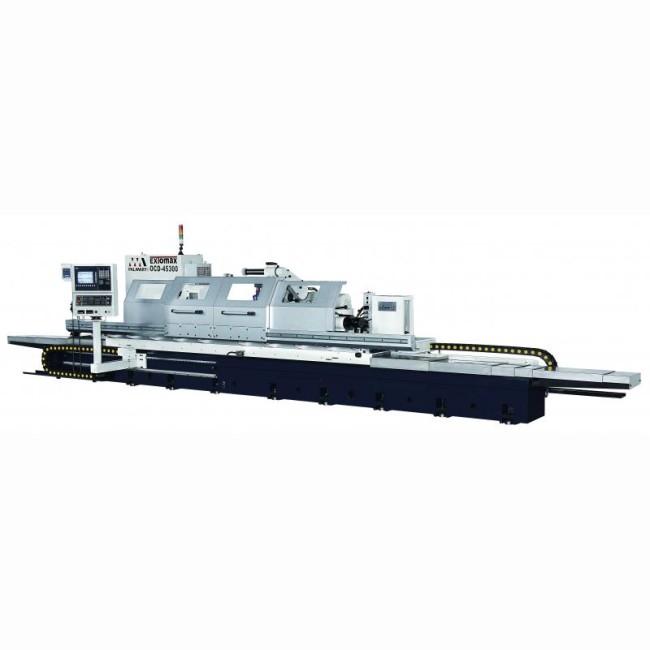

OCD HEAVY: Gamme de rectifieuse cylindrique interieure / exterieure CNC grandes capacités
- Diamètre admissible de 450 a 650mm suivant les modèles
- Distance entre pointes de 1500 à 4000mm suivant les modèles
PALMARY est un des plus importants constructeurs de rectifieuses. Ce constructeur implanté à Taiwan offre aujourd'hui une gamme complète sur le marché de la machine conventionnelle à la machine CNC avec robotisation, des machines cylindriques, centerless, multibroches, d'interieures, verticales et machines spéciales.

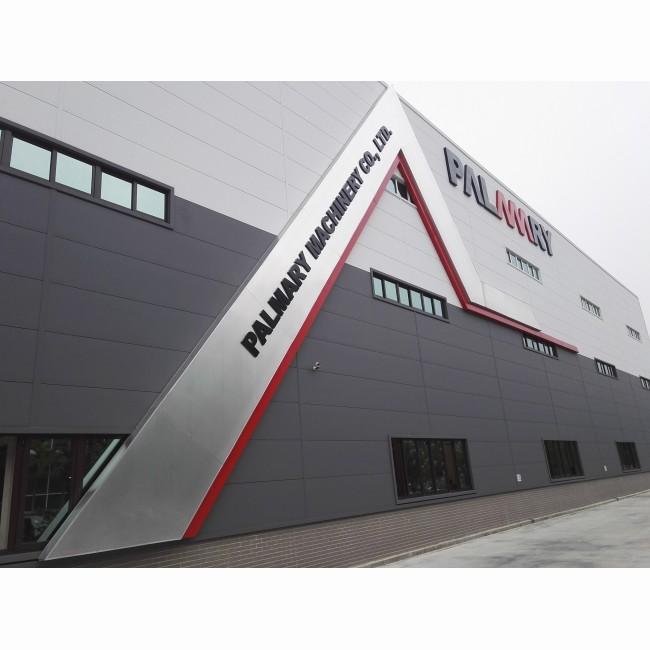

La société compte actuellement 170 collaborateurs répartis sur deux usines de 20.000m² certifiées ISO9001. Fortement impliqué dans les industries automobiles et aéronautique, les machines palmary sont également adaptées pour les ateliers de mécanique de précisions et apporte aujourd'hui un rapport qualité / prix sans comparaison sur le marché
- La gamme de rectifieuses cylindrique CNC est conçue pour un rendement élevé, une grande précision et une facilité d'utilisation maximale.
- La conception de la structure de la machine répond parfaitement aux attente d' ergonomie et a une utilisation conviviale:

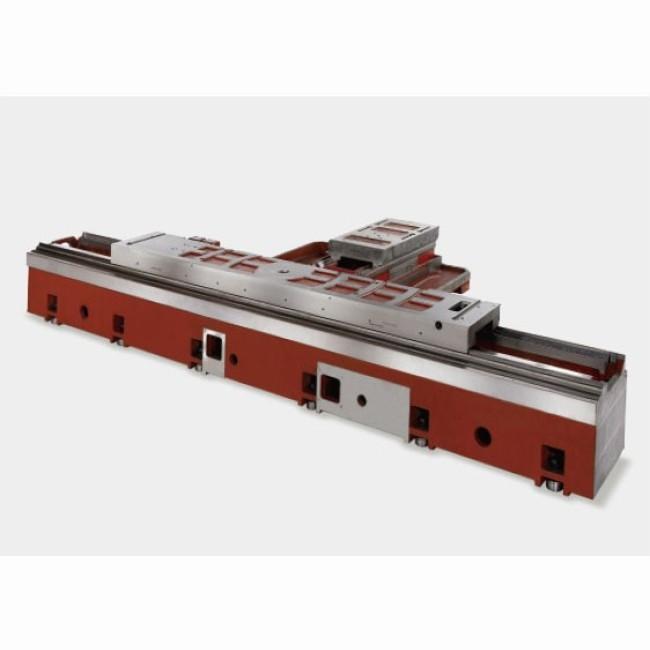

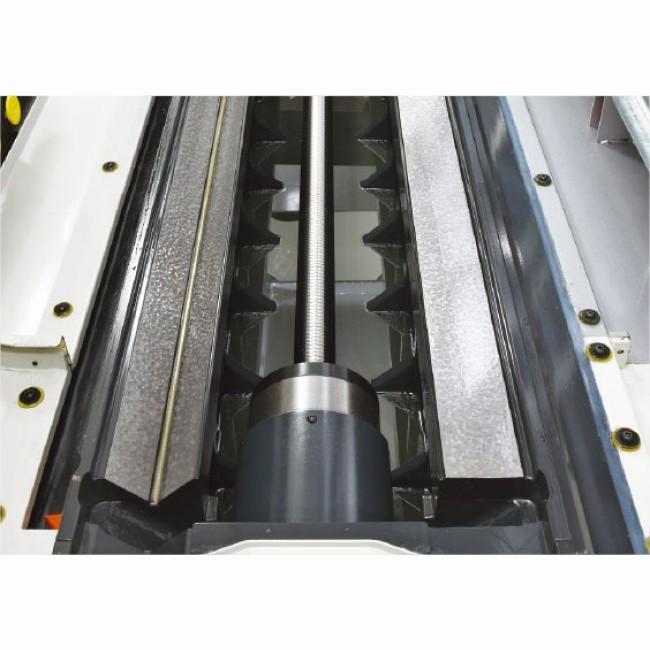

- La construction est rigide et stable, et la broche ont fait l' objet d' études poussées
- Cette machine est équipée d' une commande numérique (FANUC, MITSUBISHI, FAGOR ou SIEMENS) pour rendre la rectification cylindrique plus facile et plus précise que jamais.
- La broche est montée avec des roulements de haute précision assurant une stabilité maximale de cette derniere. Il garantit une précision exceptionnelle pour la rectification de diamètre externe et interne (opt.) ainsi que pour la rectification faciale
- Les roulements sont de type hydrostatiques ce qui évite le contact métal-métal et réduit ainsi les phénomènes engendrant des vibrations.
- La broche est usinée avec précision dans des aciers allié de qualité supérieure, normalisée, trempée, cémentée et soumis à des traitements élaborés.
- La non-déformation, la résistance à l'usure maximum et la précision dans la durée vie sont ainsi assurés.Un système de lubrification automatique à bain d'huile équipe la poupée mobile afin de maintenir une précision élevée.
ACCESSOIRES STANDARDS:
- Règle de mesure linéaire Heidenhain sur l'axe X
- x1 Meule et un flasque porte meule
- Porte-outil diamanté (montage sur table)
- Reservoir de lubrifiant avec pompe de relevage
- Groupe hydraulique
- Lampe d' éclairage de la zone travail
- 2 pointes seches
- Boite à outils
ACCESSOIRES OPTIONNELS
- Broches de rectification intérieures ( x6 broches disponible en fonction des diametres / vitesses)
- lunettes 2 points et 3 points (2 pièces / jeu)
- Mandrin 3 mors ou 4 mors
- Groupe de lubrification avec filtration papier et / ou séparateur magnétique
- Mandrin 3 et / ou 4 mors
- Dispositif d' équilibrage automatique de meule
- Palpeur automatique de pièce MARPOSS en liaison avec la CN
- Collecteur de brouillard d'huile
- Carterisation totale
- Contrepointe hydraulique
OCD-45(65)150 OCD-45(65)220 OCD-45(65)300 OCD-45(65)400
Caractéristiques techniques
- Diamètre admissible sur la table (mm) 450 / 650 450 / 650 450 / 650 450 / 650
- Distance entre pointes (mm) 1500 2200 3000 4000
- Diametre maxi usinable (mm) 420 / 620 420 / 620 420 / 620 420 / 620
- Poids maxi entres pointes (kg) 800 800 800 800
MEULE
- Diametre x larg x alésage (mm) 150 x 50 a 125 x 152,4 150 x 50 a 125 x 152,4 150 x 50 a 125 x 152,4 150 x 50 a 125 x 152,4
- Vitesse linéaire (m/s) 33 33 33 33
AXE X (CHARIOT PORTE MEULE)
- Avance rapide (m/min) 4 4 4 4
- Avance de travail (mm/min) 0.001 à 2000 0.001 à 2000 0.001 à 2000 0.001 à 2000
AXE Z (DEPLACEMENT TABLE)
POUPEE PORTE PIECE
- Type de cone CM5 CM5 CM5 CM5
- Vitesse (tr/min) 0 à 250 0 à 250 0 à 250 0 à 250
CONTRE POINTE
- Course du fourreau (mm) 60 60 60 60
PUISSANCE DES MOTEURS
- Poupée porte meule (kW) 11 11 11 11
- Poupée porte pièce (kW)
- Axe Z (kW) 4,4 4,4 4,4 4,4
- DIMENSIONS ( Long x Prof x Haut ) (mm) 6830 x 2260 x 2100 7740 x 2260 x 2100 8900 x 2260 x 2100 9650 x 2260 x 2100
- POIDS (kg) 12000 14000 16000 18000
- Poids maxi avec lunette (kg) 2000 2000 2000 2000
- Course (mm) 1970 2750 3620 4620
- Axe X (Kw) 2,8 2,8 2,8 2,8
