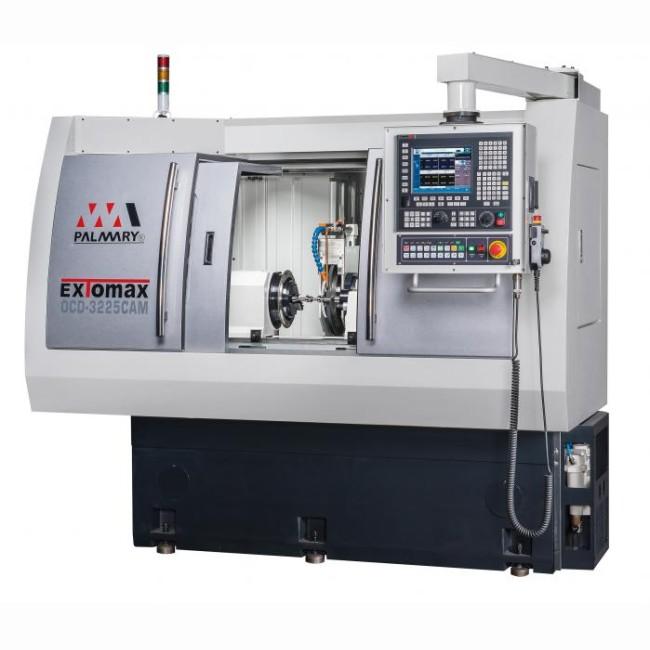

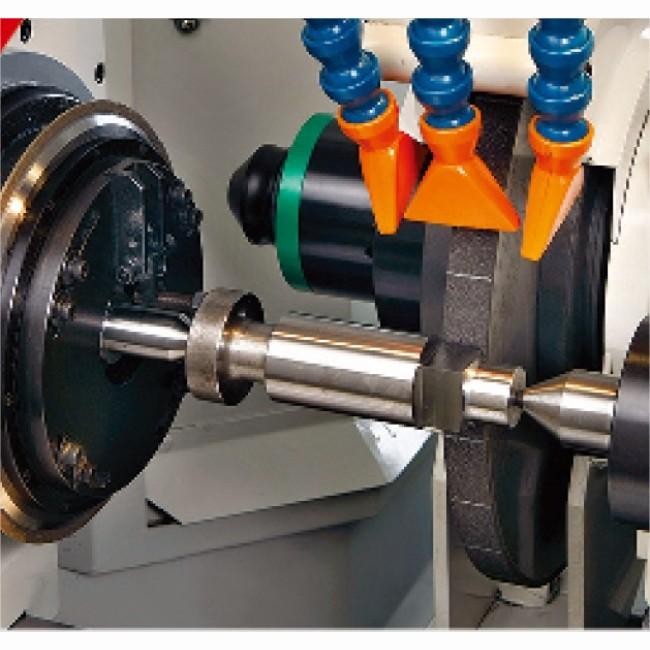

Rectifieuse cylindrique PALMARY - OCD-CAM

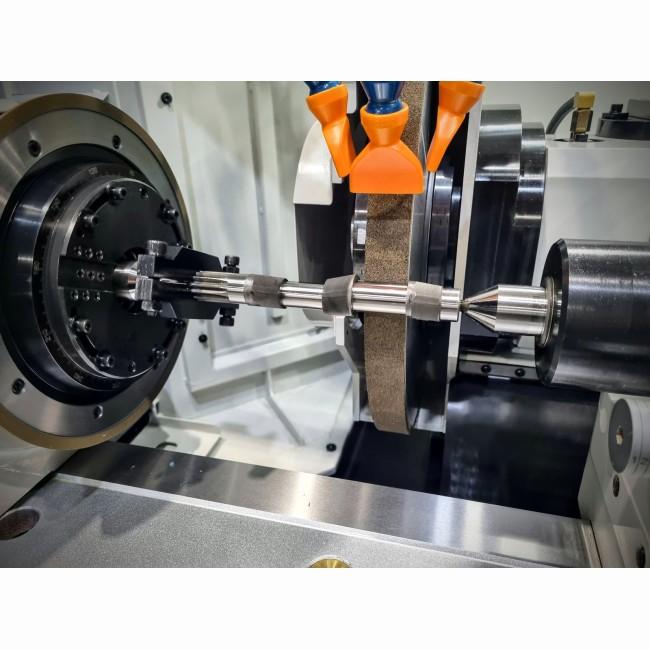

Rectifieuse cylindrique PALMARY - OCD-CAM_2

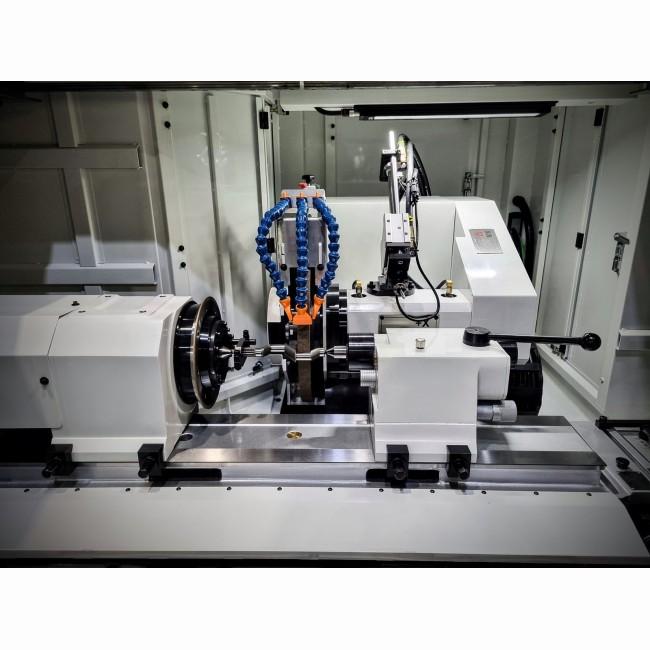

Rectifieuse cylindrique PALMARY - OCD-CAM_3

PALMARY - OCD-CAM

Désignation : OCD-CAM
Référence DMO :
Marque : PALMARY

Neuf Sur commande
OCD-CAM: Gamme de rectifieuse cylindrique CNC de cames

Diamètre admissible 320mm
Distance entre pointes de 250 à 1000mm suivant les modèles

PALMARY est un des plus importants constructeurs de rectifieuses. Ce constructeur implanté à Taiwan offre aujourd'hui une gamme complète sur le marché de la machine conventionnelle à la machine CNC avec robotisation, des machines cylindriques, centerless, multibroches, d'interieures, verticales et machines spéciales.
La société compte actuellement 170 collaborateurs répartis sur deux usines de 20.000m² certifiées ISO9001. Fortement impliqué dans les industries automobiles et aéronautique, les machines palmary sont également adaptées pour les ateliers de mécanique de précisions et apporte aujourd'hui un rapport qualité / prix sans comparaison sur le marché

La gamme de rectifieuses cylindrique CNC OCD-CAM est dédiée a la rectification de gammes et de poinçons spéciaux.
Elle est conçue pour un rendement élevé, une grande précision et une facilité d'utilisation maximale.
La conception de la structure de la machine répond parfaitement aux attente d' ergonomie et a une utilisation conviviale:
La construction est rigide et stable, et la broche ont fait l' objet d' études poussées
Cette machine est équipée d' une commande numérique FAGOR pour rendre la rectification cylindrique plus facile et plus précise que jamais.
La broche est montée avec des roulements de haute précision assurant une stabilité maximale de cette derniere. Il garantit une précision exceptionnelle pour la rectification de diamètre externe de forme ainsi que pour la rectification faciale
Les roulements sont de type hydrostatiques ce qui évite le contact métal-métal et réduit ainsi les phénomènes engendrant des vibrations.
La broche est usinée avec précision dans des aciers allié de qualité supérieure, normalisée, trempée, cémentée et soumis à des traitements élaborés.
La non-déformation, la résistance à l'usure maximum et la précision dans la durée vie sont ainsi assurés.Un système de lubrification automatique à bain d'huile équipe la poupée mobile afin de maintenir une précision élevée.

ACCESSOIRES STANDARDS:

Règle de mesure linéaire Heidenhain sur l'axe X et l'axe C
x1 Meule et un flasque porte meule
Porte-outil diamanté (montage sur table)
Reservoir de lubrifiant avec pompe de relevage
Groupe hydraulique
Lampe d' éclairage de la zone travail
2 pointes sèches
Boite à outils
Cartérisation totale

ACCESSOIRES OPTIONNELS

Entrainement par TOC
lunettes 2 points
Mandrin 3 mors ou 4 mors
Groupe de lubrification avec filtration papier et / ou séparateur magnétique
Mandrin 3 et / ou 4 mors
Dispositif d' équilibrage automatique de meule
Palpeur automatique de pièce MARPOSS en liaison avec la CN
Collecteur de brouillard d'huile
Contrepointe hydraulique
Logiciel de CAO/FAO

OCD-3225CAM OCD-3240CAM OCD-3260CAM OCD-32100CAM

Caractéristiques techniques

Diamètre admissible sur la table (mm) 320 320 320 320
Distance entre pointes (mm) 250 400 600 1000
Diamètre maxi usinable (mm) 300 300 300 300
Poids maxi entres pointes (kg) 150 150 150 150

MEULE

Diamètre x larg x alésage (mm) 355 x 50 x 127 355 x 50 x 127 355 x 50 x 127 355 x 50 x 127
Vitesse linéaire (m/s) 45 45 45 45
Vitesse de rotation (tr/min) 2245 2245 2245 2245

AXE X (CHARIOT PORTE MEULE)

Avance rapide (m/min) 10 10 10 10
increment (mm) 0.001 (0.0001 ) 0.001 (0.0001 ) 0.001 (0.0001 ) 0.001 (0.0001 )

AXE Z (DEPLACEMENT TABLE)

Increment (mm) 0.001 (0.0001 ) 0.001 (0.0001 ) 0.001 (0.0001 ) 0.001 (0.0001 )
Angle de rotation (°) 0 à 12 0 à 12 0 à 12 0 à 12

POUPEE PORTE PIECE

Type de cone CM4 CM4 CM4 CM4
Vitesse (tr/min) 0 à 300 0 à 300 0 à 300 0 à 300
Poids maxi usinage en l'air (outillage compris) (kg) 35 (lg max 150mm) 35 (lg max 150mm) 35 (lg max 150mm) 35 (lg max 150mm)

CONTRE POINTE

Course du fourreau (mm) 25 25 25 25

PUISSANCE DES MOTEURS

Poupée porte meule (kW) 5,5 5,5 5,5 5,5
Poupée porte pièce (kW)
Axe Z (kW) 3,6 3,6 3,6 3,6
Pompe hydraulique (kW) 0.75 0.75 0.75 0.75
Graissage de broche (kW) 0.18 0.18 0.18 0.18
Pompe lubrifiant (kW) 0.18 0.18 0.18 0.18

RESEVOIRS
Graissage (Litre) 18 18 18 18
DIMENSIONS ( Long x Prof x Haut ) (mm) 2610 x 1905 x 1910 3160 x 1905 x 1910 3420 x 1905 x 1910 4250 x 1905 x 1910
POIDS (kg) 3400 3400 4250 5300
Vitesse en rectification de came (tr/min) 0 à 30 0 à 30 0 à 30 0 à 30
Axe X (Kw) 3,6 3,6 3,6 3,6
