PALMARY - OCD
- Désignation : OCD
- Référence DMO :
- Marque : PALMARY
Neuf Sur commande

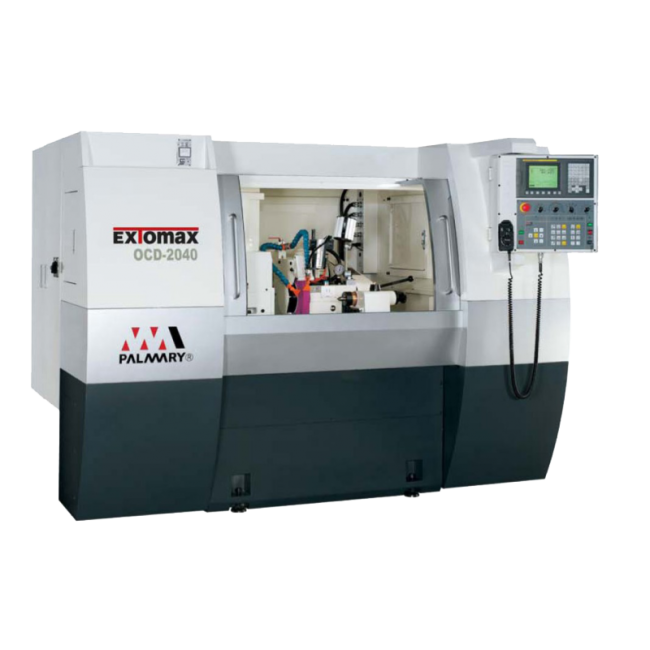

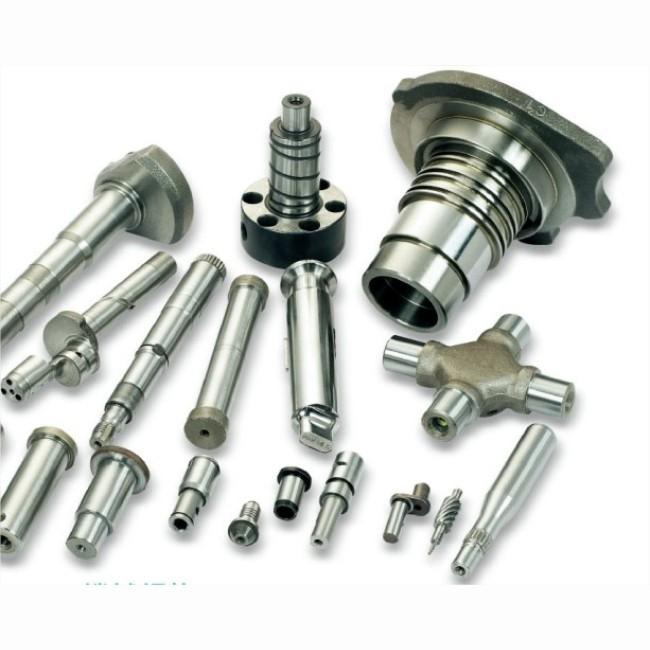

OCD: Gamme de rectifieuse cylindrique interieure / exterieure CNC
Diamètre admissible de 200 a 420mm suivant les modèles
Distance entre pointes de 400 à 2000mm suivant les modèles
PALMARY est un des plus importants constructeurs de rectifieuses. Ce constructeur implanté à Taiwan offre aujourd'hui une gamme complète sur le marché de la machine conventionnelle à la machine CNC avec robotisation, des machines cylindriques, centerless, multibroches, d'interieures, verticales et machines spéciales.
- La gamme de rectifieuses cylindrique CNC est conçue pour un rendement élevé, une grande précision et une facilité d'utilisation maximale.
- La conception de la structure de la machine répond parfaitement aux attente d' ergonomie et a une utilisation conviviale:
- La construction est rigide et stable, et la broche ont fait l' objet d' études poussées
- Cette machine est équipée d' une commande numérique (FANUC, MITSUBISHI, FAGOR ou SIEMENS) pour rendre la rectification cylindrique plus facile et plus précise que jamais.
- La broche est montée avec des roulements de haute précision assurant une stabilité maximale de cette derniere. Il garantit une précision exceptionnelle pour la rectification de diamètre externe et interne (opt.) ainsi que pour la rectification faciale
- Les roulements sont de type hydrostatiques ce qui évite le contact métal-métal et réduit ainsi les phénomènes engendrant des vibrations.
- La broche est usinée avec précision dans des aciers allié de qualité supérieure, normalisée, trempée, cémentée et soumis à des traitements élaborés.
- La non-déformation, la résistance à l'usure maximum et la précision dans la durée vie sont ainsi assurés.Un système de lubrification automatique à bain d'huile équipe la poupée mobile afin de maintenir une précision élevée.
ACCESSOIRES STANDARDS:
- Règle de mesure linéaire Heidenhain sur l'axe X
- x1 Meule et un flasque porte meule
- Porte-outil diamanté (montage sur table)
- Reservoir de lubrifiant avec pompe de relevage
- Groupe hydraulique
- Lampe d' éclairage de la zone travail
- 2 pointes seches
- Boite à outils
ACCESSOIRES OPTIONNELS

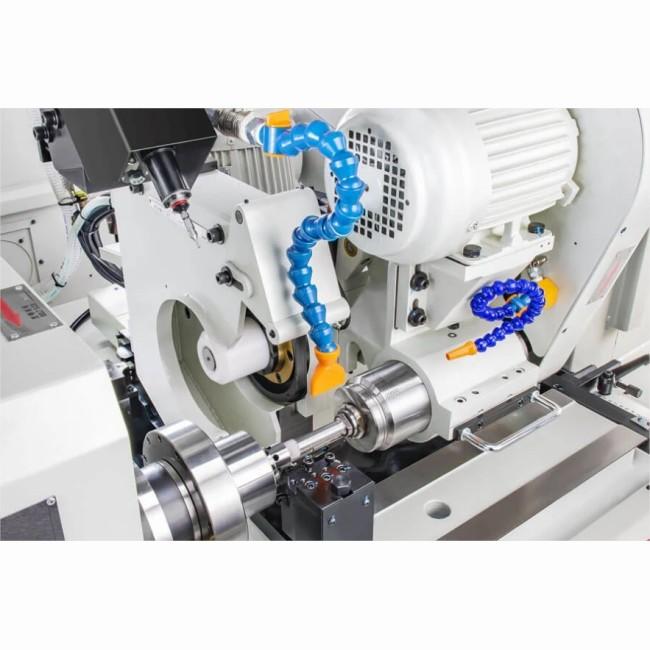

- Broches de rectification intérieures ( x6 broches disponible en fonction des diametres / vitesses)
- lunettes 2 points et 3 points (2 pièces / jeu)
- Mandrin 3 mors ou 4 mors
- Groupe de lubrification avec filtration papier et / ou séparateur magnétique
- Mandrin 3 et / ou 4 mors
- Dispositif d' équilibrage automatique de meule

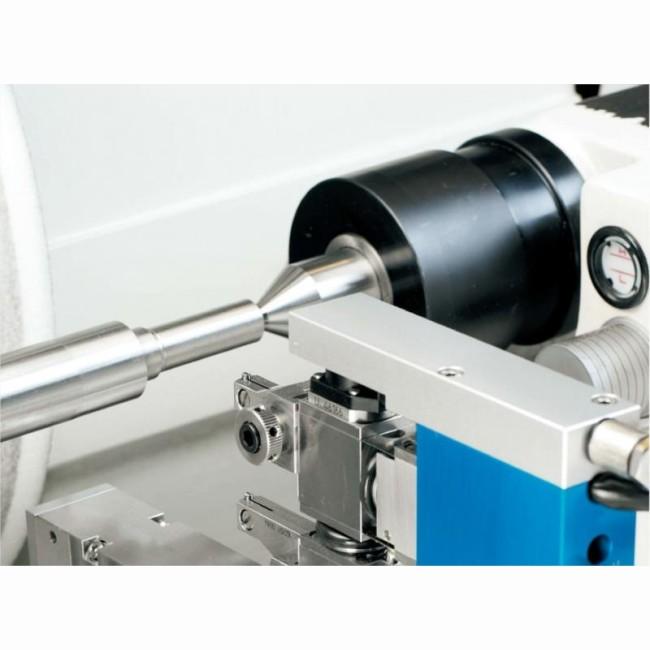

- Palpeur automatique de pièce MARPOSS en liaison avec la CN
- Collecteur de brouillard d'huile
- Carterisation totale
- Contrepointe hydraulique
OCD-2040 OCD-32(42)40 OCD-32(42)60 OCD-32(42)100 OCD-2025
- Diametre admissible sur la table (mm) 210 320 / 420 320 / 420 320 / 420 210
- Distance entre pointes (mm) 400 400 600 1000 250
- Diametre maxi usinable (mm) 180 300 / 400 300 / 400 300 / 400 200
- Poids maxi entres pointes (Kg) 60 150 150 150 60
MEULE - Diametre x larg x alésage (mm) 355 x 38 x 127 405 x 50 x 127 / 152.4 405 x 50 x 127 / 152.4 405 x 50 x 127 / 152.4 355 x 38 x 127
- Vitesse linéaire (m/s) 30 30 30 30 30
- Vitesse (tr/min) 2085 1783 1783 1783 2085
AXE X (CHARIOT PORTE MEULE)
- Avance rapide (m/min) 10 10 10 10 10
- incrementation (mm) 0.001mm (0.0001 mm) 0.001mm (0.0001 mm) 0.001mm (0.0001 mm) 0.001mm (0.0001 mm) 0.001mm (0.0001 mm)
- Incrémentation (mm) 0.001mm (0.0001 mm) 0.001mm (0.0001 mm) 0.001mm (0.0001 mm) 0.001mm (0.0001 mm) 0.001mm (0.0001 mm)
- rectification interne mise en place manuel mise en place manuel mise en place manuel mise en place manuel mise en place manuel
AXE Z (DEPLACEMENT TABLE)
- Angle de rotation (°) -3°~ 10° 0°~ 12° 0°~ 12° 0°~ 10° -3°~ 10°
POUPEE PORTE PIECE
- Poupée porte pièce (kW)
- Type de cone CM3 CM4 CM4 CM4 CM3
- Poids maxi usinage en l'air (outillage compris) (kg) 15 (lg max 100mm) 35 (lg max 150mm) 35 (lg max 150mm) 35 (lg max 150mm) 15 (lg max 100mm)
CONTRE POINTE
- Course du fourreau (mm) 20 25 25 25 20
PUISSANCE DES MOTEURS
- Poupée porte meule (kW) 3.7 3.7 3.7 3.7 3.7
- Déplacement de la table (kW) 1.2 1.8 1.8 1.8 1.2
- Pompe hydraulique (kW) 0.75 0.75 0.75 0.75 0.75
- Graissage de broche (kW) 0.18 0.18 0.18 0.18 0.18
- Pompe lubrifiant (kW) 0.18 0.18 0.18 0.18 0.18
- Broche rectification interne (kW) 0.37 0.75 0.75 0.75 0.37
RESEVOIRS - Graissage (Litre) 18 18 18 18 18
- Lubrifiant (Litre) 60 60 60 60 60
DIMENSIONS
- ( Long x Prof x Haut ) (mm) 2480 x 2680 x 1480 3385 x 3260 x1900 3500 x 3260 x 1900 3765 x 3430 x 1900 1790 x 2030 x 1505
POIDS (kg)
- 2350 3400 / 3600 4250 / 4450 5300 / 5500 2350
