Désignation : GU-NC
Référence DMO :
Marque : PALMARY

Neuf Sur commande

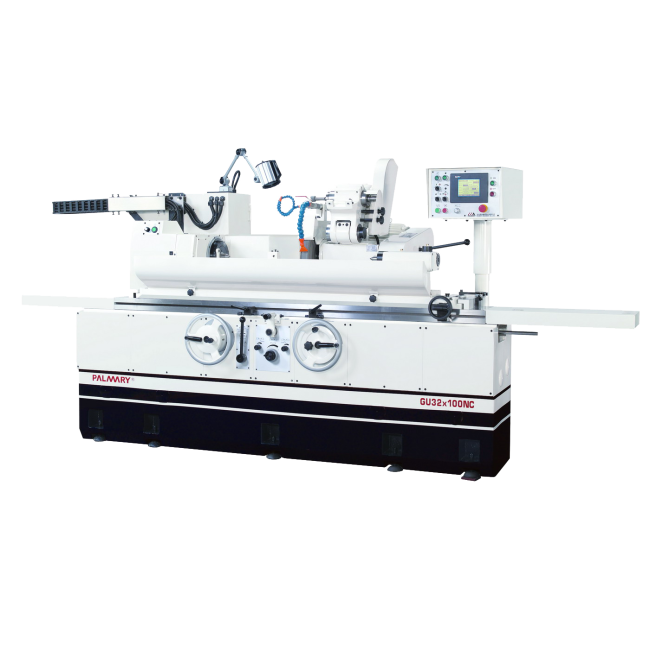

GU-NC: Gamme de rectifieuse cylindrique interieure / exterieure avec automate programmable

Diamètre admissible de 200 a 420mm suivant les modèles
Distance entre pointes de 400 à 2000mm suivant les modèles
PALMARY est un des plus importants constructeurs de rectifieuses. Ce constructeur implanté à Taiwan offre aujourd'hui une gamme complète sur le marché de la machine conventionnelle à la machine CNC avec robotisation, des machines cylindriques, centerless, multibroches, d'interieures, verticales et machines spéciales.

La gamme des rectifieuses cylindriques de haute précision GU de PALMARY sont inégalées dans la rigidité structurelle, leur stabilité ainsi que la précision de rectification.
L'automate programmable permet a cette machine de réaliser des opérations cyclées et offre donc une alternative interessante entre les machines conventionnelles et CNCN.

Ces machines sont composées de

FONCTIONNALITÉS

La broche est montée sur des roulements de précision, assurant une stabilité maximale de celle-ci et garantissant une précision de rectification exceptionnelle pour les faces externes, internes et frontales.
Celle-ci est réalisée dans des aciers alliés de haute qualité tempés et cémentés puis rectifiés polymiroir, ce qui permet un montage à palier hydrostatique. Même sous une utilisation continue à grande vitesse, il n'y a pas de friction entre les pièces, donc aucune génération de chaleur ou de déformation.

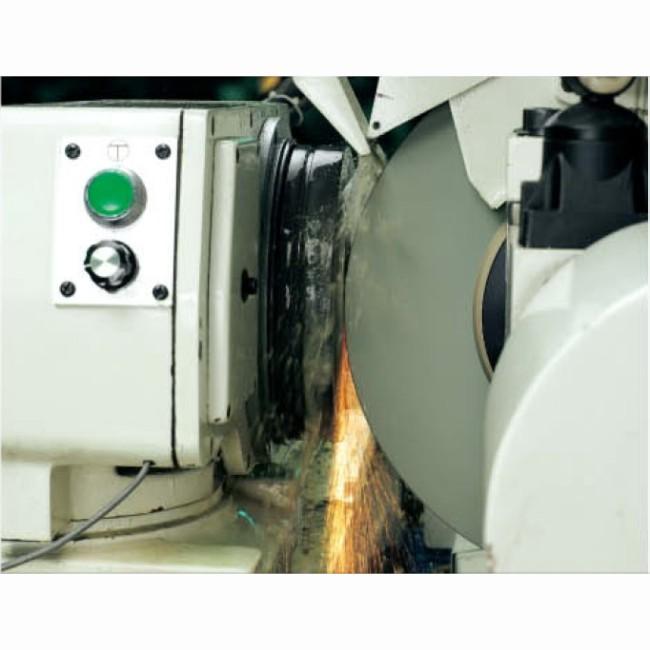

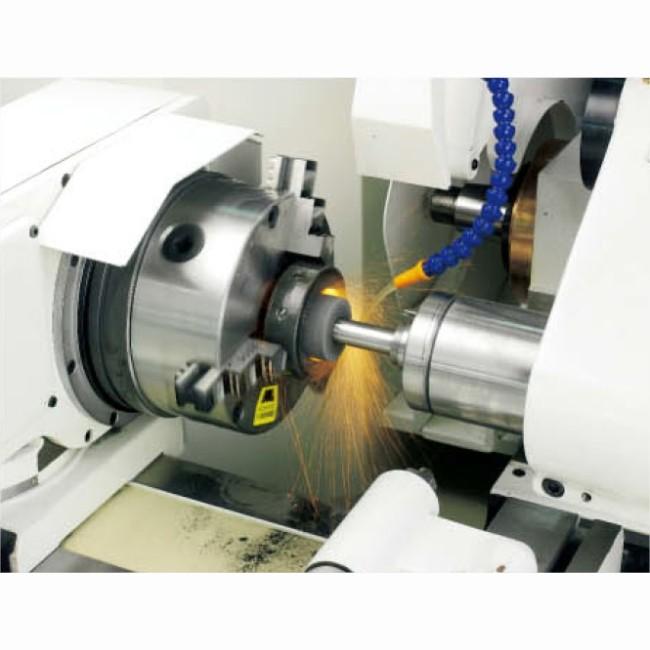

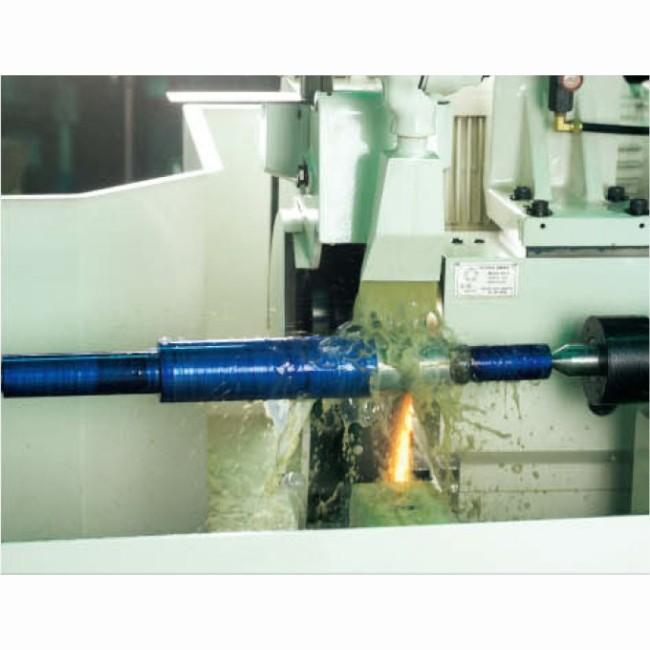

Ces rectifieuses permettent de travailler en plongée en balayage cylindrique et conique et, en option, elles peuvent recevoir une broche de rectification interieure.

ÉQUIPEMENTS STANDARDS
Les rectifieuses cylindrique PALMARY sont livrées avec

une meule
un flasque porte-meule
un outil diamant et son porte-outils sur table
deux pointes seches carbure
une lampe d'éclairage
une boite à outils
Un réservoir de lubrifiant avec pompe

ÉQUIPEMENTS OPTIONNELS

Broche de rectification interne (plusieurs vitesses possible 8000 a 50000tr/min)
Porte outil diamant inter exter (angulaire, monté sur la contrepointe, basculant, pivotant, à rayon)
Système d' entrainement par toc
Mandrin 3 ou 4 mors
Centrale de lubrification avec filtration magnétique, filtration papier
Equilibrage de meule avec compensation automatique
Arbre d'equilibrage avec support

CAPACITÉS .

Distance entres pointes (mm) 400 600 1000 / 1500 / 2000
Diamètre admissible au dessus de la table (mm) 200 320 / 420 320 / 420
poids maxi entres pointes (kg) 60 100 / 150 100 / 150
Diamètre maxi usinable (mm) 180 300 / 400 300 / 400

POUPEE PORTE MEULE .

Angle de rotation (°)
Course manuelle (mm) 135 160 160
Avance rapide automatique (mm) 25 40 40
siège coulissant, déplacement supplémentaire (mm) 95 (total 255mm) 95 (total 295mm) 95 (total 295mm)
Increment (mm) 0.001 0.001 0.001
Avance par tour de manivelle (graduation) (mm) 2 (0.005) 2 (0.005) 2 (0.005)

MEULE .

Diametre , largeur , alésage (mm) 305 x 38 x 127 355 x 50 x 127 355 x 50 x 127
Vitesse de rotation (tr/min) 2085 / 2495 1793 / 1940 1783 / 1940

POUPEE PORTE PIECE .

Type de cone CM3 CM4 CM4
Vitesse de broche (tr/min) 10 ~ 300 10 ~ 300 10 ~ 300
Charge maxi en l'air (porte outil inclus) (Kg) 15 kg (lg maxi : 100 mm) 35 kg (lg maxi : 150 mm) 35 kg (lg maxi : 150 mm)

CONTRE POINTE .

longueur (mm) 25 25 25

TABLE .

Vitesse de déplacement (mm/min) 50 / 5400 50 / 5400 50 / 5400
Course automatique mini (mm) 8 8 8
Avance d'un tour de volant (2 pas) (mm) 20 mm (2mm) 20 mm (2mm) 20 mm (2mm)

MOTOR .

Poupée porte meule (kW) .
Poupée porte pièce (kW) .
Pompe hydraulique (kW) 0.37 0.37 0.37
Pompe de graissage de broche (kW) 0.37 0.37 0.37
Pompe de lubrifiant (kW) 0.18 0.18 0.18
Broche de rectification interne (kW) 0.18 0.75 0.75

CAPACITE DES RESERVOIRS .

Graissage de broche (litre) 12 12 12
Circuit hydraulique (litre) 65 65 65
Lubrifiant (litre) 100 100 100

DIMENSIONS .

L x Prof x H (mm) 2370 x 1650 x 1730 3315 x 1800 x 1730 4725 x 1800 x 1730 / 6365 x 1800 x 1730 / 8195 x 2034 x 1730
Poids (kg) 2000 2600 / 2800 3200 / 3400 / 4100 / 4300 / 6000 / 6200
