Caractéristiques principales : Distance entre pointes : de 300 à 2000 mm Diamètre maxi rectifiable : de 250 à 455 mm Puissance broche rectification : de 5,5 à 15 kW Dimensions meule : de 400 x 50 x 127 à 500 x 80 x 203 mm Equipements principaux disponibles : Tête porte-meules multibroches pour rectification inter / exter / angulaire Axe B pour rectification de cônes, bombés, faces Axe C pour rectification de polygones, excentriques, filetages, formes complexes Dispositif d’approche rapide / anticollision avec détection acoustique Systèmes de mesure, palpeurs, bras mesureur in / off-process Lunettes manuelles, automatiques Appareils de ravivage-profilage de meules Extracteur de brouillards d’huile Groupe d’arrosage, refroidisseur, filtration papier, séparateur magnétique Système d’équilibrage électrodynamique de meule
Domaine d'utilisation:

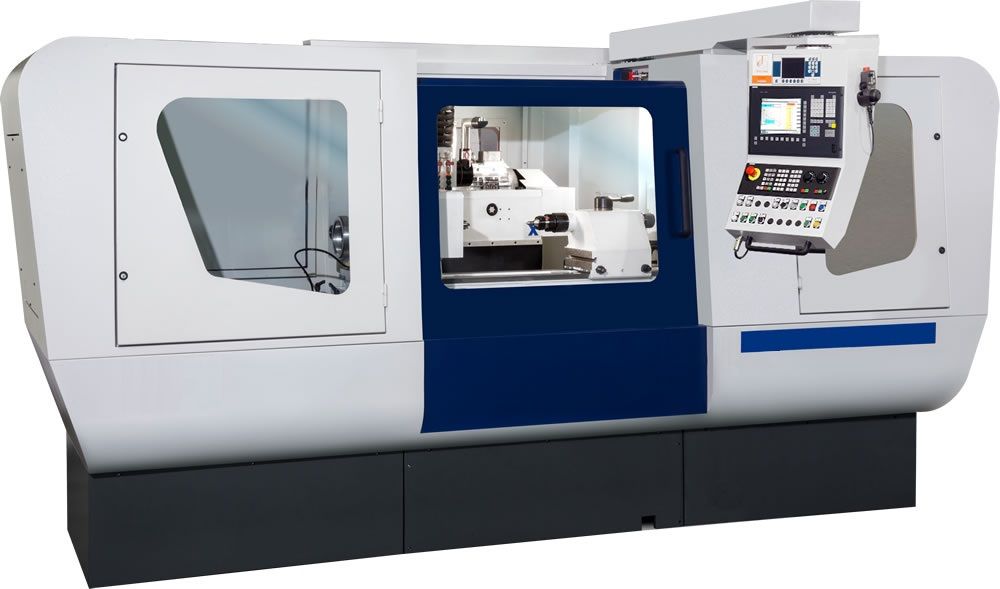

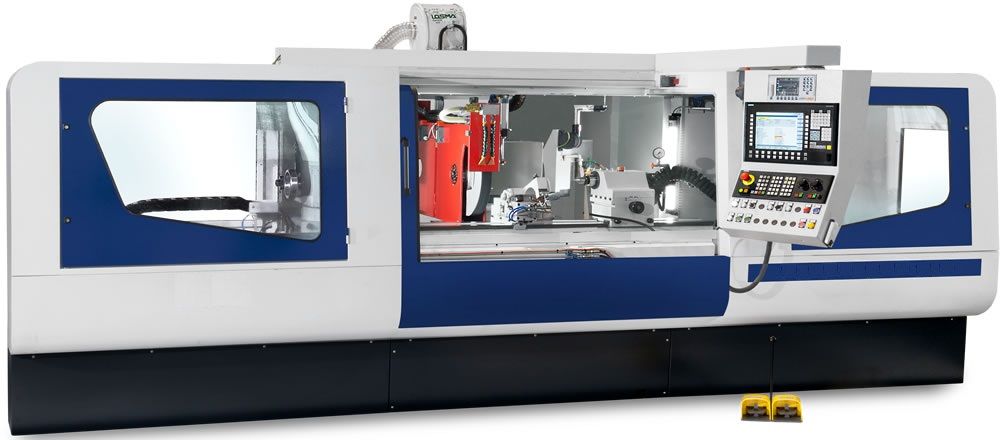

Nos rectifieuses cylindriques CNC sont des machines universelles dédiées à la rectification de surfaces extérieures et intérieures sur des pièces de petites et moyennes dimensions.Conçues pour la fabrication de prototypes et de petits lots, leur logiciel de programmation est caractérisé par sa simplicité et sa convivialité d'utilisation.Leur structure est robuste grâce à un bâti en T monobloc, une poupée porte-pièce, une tête porte-meule et une contrepointe réalisés en fonte de haute qualité.Elles offrent également une grande flexibilité avec une configuration modulable et un large choix d'équipements permettant d'atteindre un degré de polyvalence élevé et de réaliser différentes tâches de rectification.La tête de porte-meules peut être équipée d'un axe B continu et de plusieurs broches et électrobroches pour la rectification de diamètres, de cônes et de rayons mais aussi de faces.La poupée porte-pièce est disponible avec un axe C permettant de réaliser des opérations de suivi de profils pour la réalisation de formes prismatiques, excentriques ou encore de filetages.Différents accessoires tels que les systèmes de mesure, contrôlant la géométrie des pièces durant ou après le processus, et les dispositifs d'équilibrage et de diamantage des meules vous permettront d'atteindre le plus haut degré de précision et de fiabilité.Des options d'automatisation du chargement et déchargement des pièces et d'augmentation des accélérations et vitesses des axes vous assureront d'atteindre une productivité optimale.Enfin les moyens de serrage de pièces et de traitement des huiles de coupe appropriés vous seront proposés pour obtenir la solution de rectification la mieux adaptée à votre besoin.
