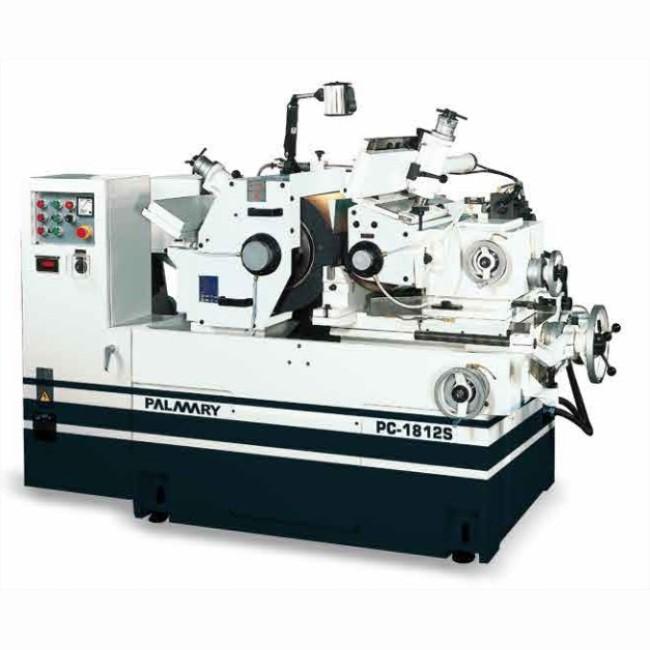

Rectifieuse centerless PALMARY - PC-S

PALMARY - PC-S

Désignation : PC-S
Référence DMO :
Marque : PALMARY

Neuf Sur commande
PC-S: Gamme de rectifieuse centerless conventionnelle

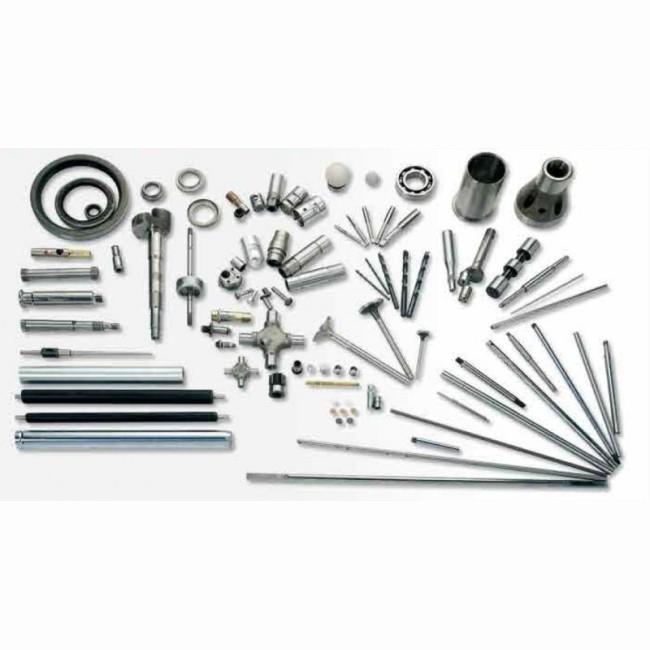

Diamètre admissible de 1 a 150mm

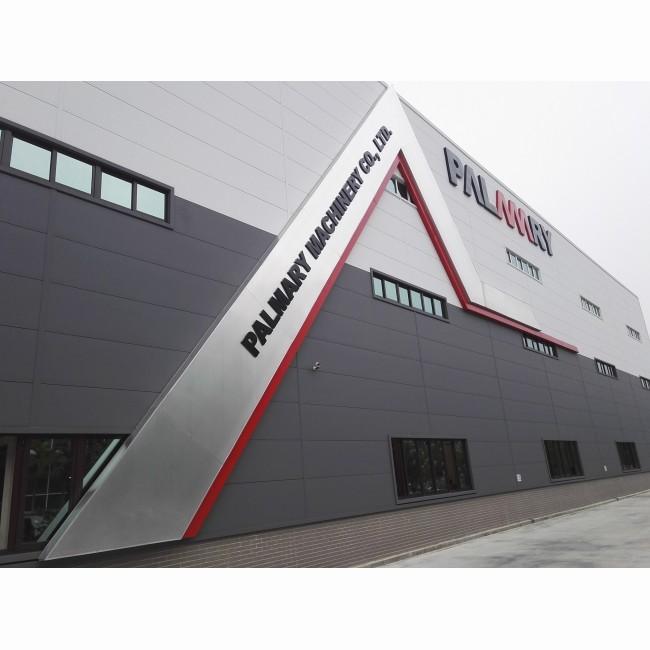

PALMARY est un des plus importants constructeurs de rectifieuses. Ce constructeur implanté à Taiwan offre aujourd'hui une gamme complète sur le marché de la machine conventionnelle à la machine CNC avec robotisation, des machines cylindriques, centerless, multibroches, d'intérieures, verticales et machines spéciales.

La gamme des rectifieuses centerless S de PALMARY sont inégalées dans la rigidité structurelle, leur stabilité ainsi que la précision de rectification.
Sur cette gamme de machine, la meule d'entrainement est équipée d'un servomoteur. Très simple à régler, cette machine universelle se caractérise par

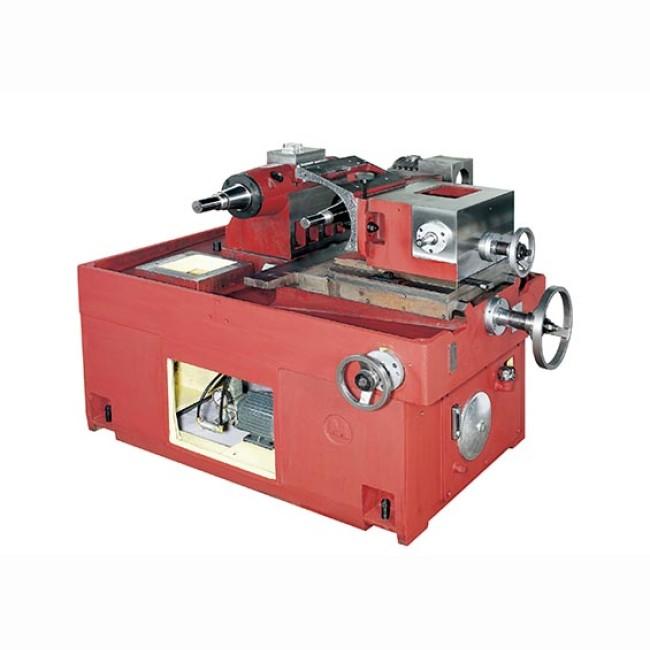

Une structure en fonte de meehanite de qualité, trempé et stabilisée pour libérer les contraintes mécaniques avant usinage
Les guidages sont trempés a cœur par haute fréquence puis rectifiés.
La broche de rectification et celle d'entrainement sont en acier allié a base de chromolybedenum de nickel (SNCM-439), calibré, stabilisé et trempé. Les broches subissent un post traitement a -180°C durant 24 avant de passer en rectification. Le cœur de la broche est trempé a 25/30HRC tandis que la surface atteint les 62HRC. Les broches palmary permettent de passer un couple important avec une grande résistance et durée de vie
La meule d'entrainement est montée sur une glissière haute a queue d'arrondie qui s'oriente pour permettre de travailler en enfilade (+/-5°). Le réglage anglaire a moyen du volant est simple, rapide et précis. Pour le travail en plongée, cette même meule s'oriente de -3 à +5° toujours au moyen d'un volant gradué.
La glissière inferieure prismatique de la poupée d'entrainement est également trempée et rectifiée. L'avance micrométrique de 0,001mm sur cet axe assure la précision de positionnement et de rectification de la machine
Le déplacement linéaire sur les 2 axes de la broche d'entrainement est assurée par un couple vis en alliage de nickel (SNCM-4) et noix en bronze de grande précision
Pour accroitre la longévité de la machine, cette dernière est équipée d'un dispositif de lubrification centralisée pour les glissières.
Un dispositif de sécurité de pression hydraulique n'autorisant la rotation des meules uniquement si les paliers sont lubrifiés. De plus, un refroidissement du groupe hydraulique est monté de série pour maintenir une température stable d'huile alimentant les roulements de broches
Un dresseur de meule pour chaque meule (de rectification et d'entrainement). Le déplacement de ceux ci est hydraulique et à vitesse variable
En option, il est possible d'équiper ces machines de systèmes d'alimentation et de sortie automatique...

PC-12S PC-18S PC-1810S PC-1812S PC-20S
MEULE DE RECTIFICATION (.)

Diamètre de la pièce rectifiable (mm) 1 à 40 1 à 80 1 à 80 1 à 80 1 à 80
Augmentation de la capacité possible à (mm) 30 à 60 40 à 150 40 à 150 40 à 150 40 à 150
Dimension de la meule (diamètre x largeur x alésage) (mm) 305 x 150 x 120 455 x 205x x 228,6 455 x 255 x 228,6 455 x 305 x 228,6 510 x 205 x 304,8
Vitesse de rotation de la meule (tr/min) 1900 1260 1260 1260 1200
Puissance du moteur (cv) 7,5 15 15 20 20

MEULE D'ENTRAINEMENT (.)

Vitesse de rotation de la meule (variable) (tr/min) 10 à 300 10 à 300 10 à 300 10 à 300 10 à 300
Inclinaison de la meule (°) -3 à +5 -3 à +5 -3 à +5 -3 à +5 -3 à +5
Rotation de la meule (°) +/-5 +/-5 +/-5 +/-5 +/-5

GRADUATION DES VOLANTS (.)

Avance de la glissiere superieure 4mm/tr ou 0,025mm/grad. 3,5mm/tr ou 0,05mm/grad. 3,5mm/tr ou 0,05mm/grad. 3,5mm/tr ou 0,05mm/grad. 3,5mm/tr ou 0,05mm/grad.
Avance micrométrique de la glissière superieure 0,1 mm/tr ou 0,001mm/grad. 0,1 mm/tr ou 0,001mm/grad. 0,1 mm/tr ou 0,001mm/grad. 0,1 mm/tr ou 0,001mm/grad. 0,1 mm/tr ou 0,001mm/grad.
Avance de la glissière inferieure 7mm/tr ou 0,05mm/grad. 9mm/tr ou 0,05mm/grad. 9mm/tr ou 0,05mm/grad. 9mm/tr ou 0,05mm/grad. 9mm/tr ou 0,05mm/grad.
Avance micrométrique de la glissiere inferieure 0,2 mm/tr ou 0,001mm/grad. 0,2 mm/tr ou 0,001mm/grad. 0,2 mm/tr ou 0,001mm/grad. 0,2 mm/tr ou 0,001mm/grad. 0,2 mm/tr ou 0,001mm/grad.

MOTEURS (.)

Puissance pompe hydraulique (cv) 1 1 1 1 1
Puissance pompe d'arrosage (cv) 0,125 0,25 0,25 0,25 0,25

DIMENSIONS (.)

Dimensions de la machine (mm) 1750 x 1050 x 1400 2200 x 1840 x 1530 2200 x 1840 x 1530 2350 x 1950x 1530 2200 x 18900 x 1530
Poids kg (kg) 1650 2900 3000 3400 3700
Vitesse de rotation de la meule (variateur) (tr/min) 10 à 300 10 à 300 10 à 300 10 à 300
Poids (net / brut) (kg) 1650 / 1900 2900 / 3200 3000 / 3300 3400 / 3700

MEULE D'ENTRAINEMENT20 (.)
