Rectifieuse centerless PALMARY - PC

PALMARY - PC

Désignation : PC
Référence DMO :
Marque : PALMARY

Neuf Sur commande

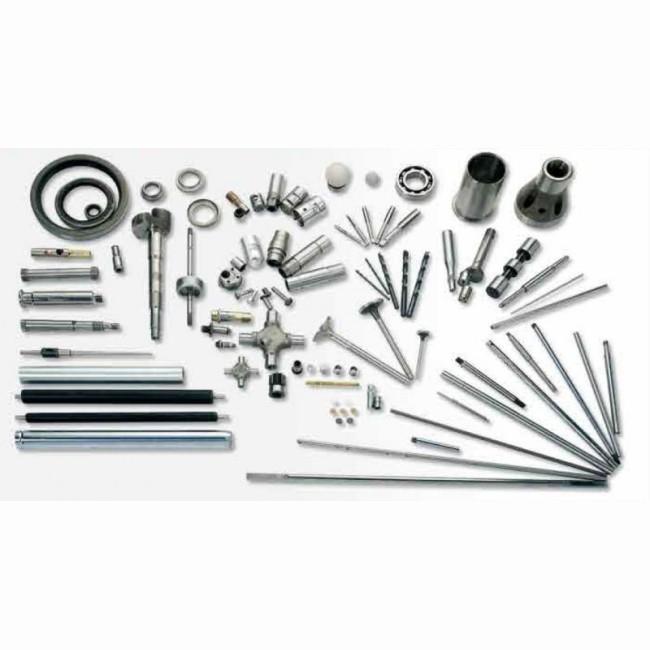

Palmary, specialiste des machines de rectifications dispose dans sa gamme de machines centerless allant des conventionnelles aux machines a commandes numériques entierement automatisées.

La gamme des PC regroupe les machines suivantes:

les PC sont 100% conventionnelles et répondent aux besoins d'utilisation ponctuelle

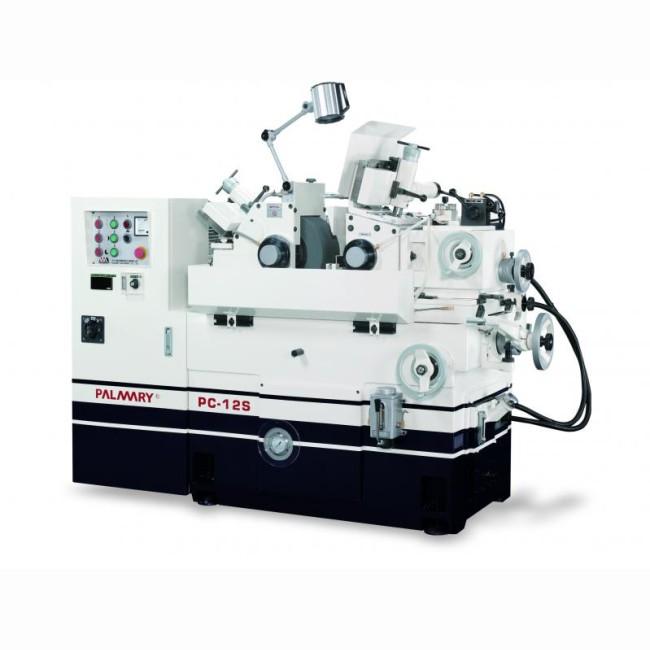

les PC S sont des machines conventionnelles 'équipées d'un servomoteur pour la meule d'entrainement. Très simple de réglage, cette machine est universelle

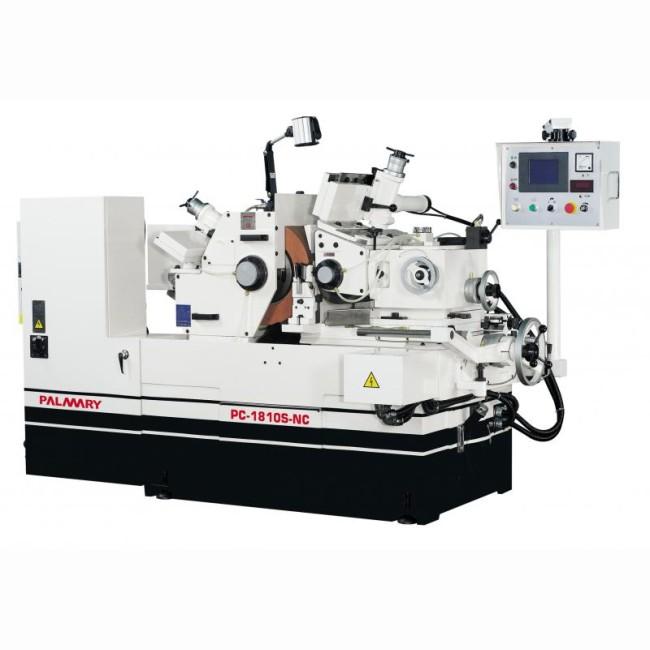

les PC S-NC sont équipées d'un automate programmable a écran tactile.Particulièrement intuitif, il permet une prise en main rapide de la machine et de ses réglages. La meule d'entrainement a pour cette gamme une vitesse de rotation variable

Le concept de Palmary est de concevoir et fabriquer des machines de rectification de grande qualité. Que ce soit d'un point de vue de la rigidité, de la stabilité, des capacités, de la précision ou de la prise en main, chaque machine est pensée dans le soucis du moindre détail, reflet de la tradition palmary.
Ces machines centerless se caractérise par:

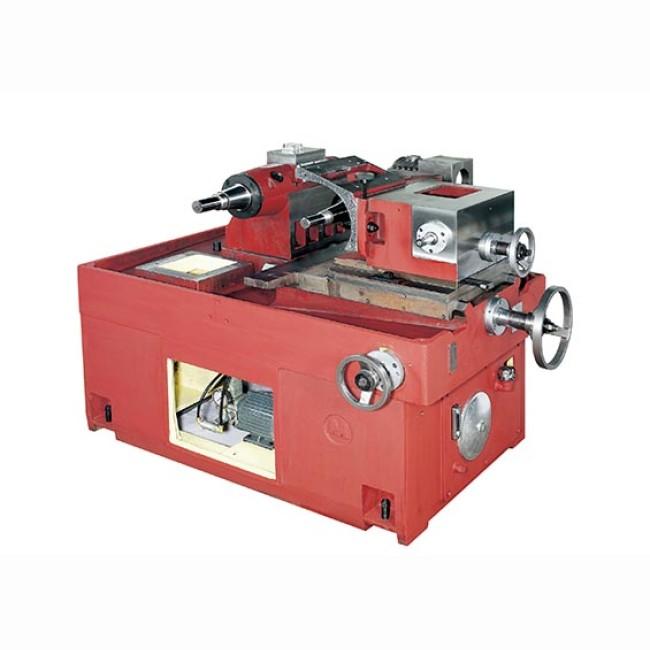

Une structure en fonte de meehanite de qualité, trempé et sabilisée pour libérer les contraintes mécaniques avant usinage
Les guidages sont trempés a coeur par haute frequence puis rectifiés.
La broche de rectification et celle d'entrainement sont en acier allié a base de chromolybedenum de nickel (SNCM-439), calibré, stabilisé et trempé. Les broches subissent un post traitement a -180°C durant 24 avant de passer en rectification. Le coeur de la broche est trempé a 25/30HRC tandis que la surface atteint les 62HRC. Les broches palmary permettent de passer un couple important avec une grande résistance et durée de vie
La meule d'entrainement est montée sur une glissiere haute a queue d'arronde qui s'oriente pour permettre de travailler en enfilade (+/-5°). Le reglage anglaire a moyen du volant est simple, rapide et précis. Pour le travail en plongée, cette meme meule s'oriente de -3 à +5° toujours au moyen d'un volant gradué.
La glissiere inferieure prismatique de la poupée d'entrainement est également trempée et rectifiée. L'avance micrométrique de 0,001mm sur cet axe assure la précision de positionnement et de rectification de la machine
Le déplacement linéaire sur les 2 axes de la broche d'entrainement est assurée par un couple vis en alliage de nickel (SNCM-4) et noix en bronze de grande précision
Pour accroitre la longévité de la machine, cette dernière est équipée d'un dispositif de lubrification centralisée pour les glissières.
Un dispositif de sécurité de pression hydraulique n'autorisant la rotation des meules uniquement si les paliers sont lubrifiés. De plus, un refroidissement du groupe hydraulique est monté de série pour maintenir une température stable d'huile alimentant les roulements de broches
Un dresseur de meule pour chaque meule (de rectification et d'entrainement). Le déplacement de ceux ci est hydraulique et à vitesse variable
En option, il est possible d'équiper ces machines de systèmes d'alimentation et de sortie automatique...

PC12SNC PC18SNC PC1810SNC PC1812SNC PC20NC PC12SNC
MEULE DE RECTIFICATION (.)

Diamètre de la pièce rectifiable (mm) 1 à 40 1 à 80 1 à 80 1 à 80
Augmentation de la capacité possible à (mm) 30 à 60 40 à 150 40 à 150 40 à 150
Dimension de la meule (diamètre x largeur x alésage) (mm) 305 x 150 x 120 455 x 205x x 228,6 455 x 255 x 228,6 510 x 205 x 304,8
Vitesse de rotation de la meule (tr/min) 1900 1260 1260 1200
Puissance du moteur (cv) 7,5 15 15 20

MEULE D'ENTRAINEMENT (.)

Nombre de vitesses 10 10 10 10
Inclinaison de la meule (°) -3 à +5 -3 à +5 -3 à +5 -3 à +5
Rotation de la meule (°) +/-5 +/-5 +/-5 +/-5

GRADUATION DES VOLANTS (.)

Avance de la glissière supérieure 4mm/tr ou 0,025mm/grad. 3,5mm/tr ou 0,05mm/grad. 3,5mm/tr ou 0,05mm/grad. 3,5mm/tr ou 0,05mm/grad.
Avance micrométrique de la glissière superieure 0,1 mm/tr ou 0,001mm/grad. 0,1 mm/tr ou 0,001mm/grad. 0,1 mm/tr ou 0,001mm/grad. 0,1 mm/tr ou 0,001mm/grad.
Avance de la glissière inferieure 7mm/tr ou 0,05mm/grad. 9mm/tr ou 0,05mm/grad. 9mm/tr ou 0,05mm/grad. 9mm/tr ou 0,05mm/grad.
Avance micrométrique de la glissière inferieure 0,2 mm/tr ou 0,001mm/grad. 0,2 mm/tr ou 0,001mm/grad. 0,2 mm/tr ou 0,001mm/grad. 0,2 mm/tr ou 0,001mm/grad.

MOTEURS (.)

Puissance pompe hydraulique (cv) 1 1 1 1
Puissance pompe d'arrosage (cv) 0,125 0,25 0,25 0,25

DIMENSIONS (.)

Dimensions de la machine (mm) 1750 x 1050 x 1400 2200 x 1840 x 1530 2200 x 1840 x 1530 2200 x 1900 x 1530
Poids (net / brut) (kg) 1650 / 1900 2900 / 3200 3000 / 3300 3700 / 4000
Vitesse de rotation de la meule (variateur) (tr/min) 10 à 300 10 à 300 10 à 300 10 à 300

MEULE D'ENTRAINEMENT20 (.)
