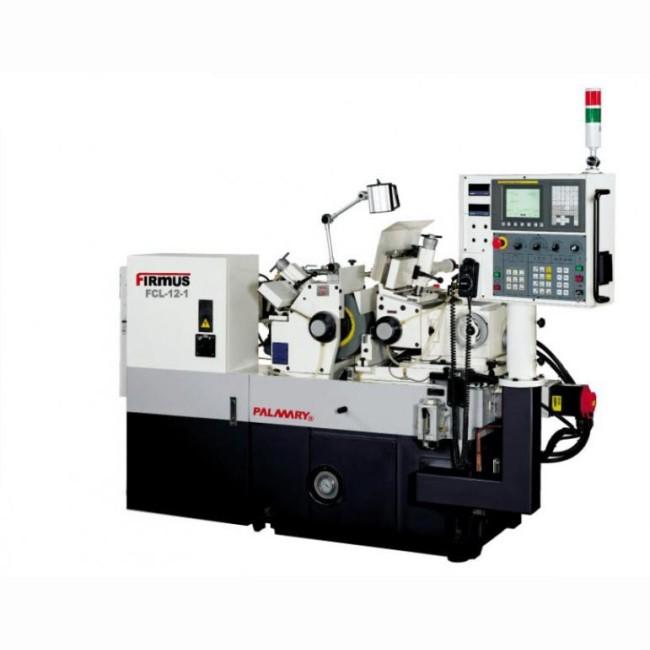

Rectifieuse centerless PALMARY - FCL

PALMARY - FCL

Désignation : FCL
Référence DMO :
Marque : PALMARY

Neuf Sur commande
FCL: Gamme de rectifieuse centerless a commande numérique

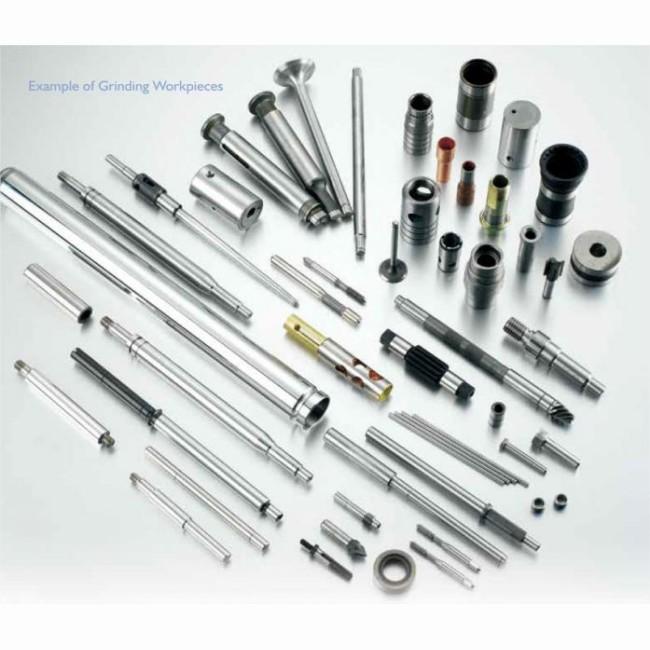

Diamètre admissible de 1 à 150mm

PALMARY est un des plus importants constructeurs de rectifieuses. Ce constructeur implanté à Taiwan offre aujourd'hui une gamme complète sur le marché de la machine conventionnelle à la machine CNC avec robotisation, des machines cylindriques, centerless, multibroches, d'interieures, verticales et machines spéciales.

La gamme des rectifieuses centerless a commande numérique CNC de PALMARY sont inégalées dans la rigidité structurelle, leur stabilité ainsi que la précision de rectification.
Ces machines de 1 (X) à 6 (Z/Y/A/B/C/X) axes se caractérisent par:
Une conception rigoureuse validée par la méthode des élements finis
Une structure en fonte de meehanite de qualité, trempé et sabilisée pour libérer les contraintes mécaniques avant usinage
Les guidages sont trempés a coeur par haute frequence puis rectifiés.
La broche de rectification et celle d'entrainement sont en acier allié a base de chromolybedenum de nickel (SNCM-439), calibré, stabilisé et trempé. Les broches subissent un post traitement a -180°C durant 24 avant de passer en rectification. Le coeur de la broche est trempé a 25/30HRC tandis que la surface atteint les 62HRC. Les broches palmary permettent de passer un couple important avec une grande résistance et durée de vie

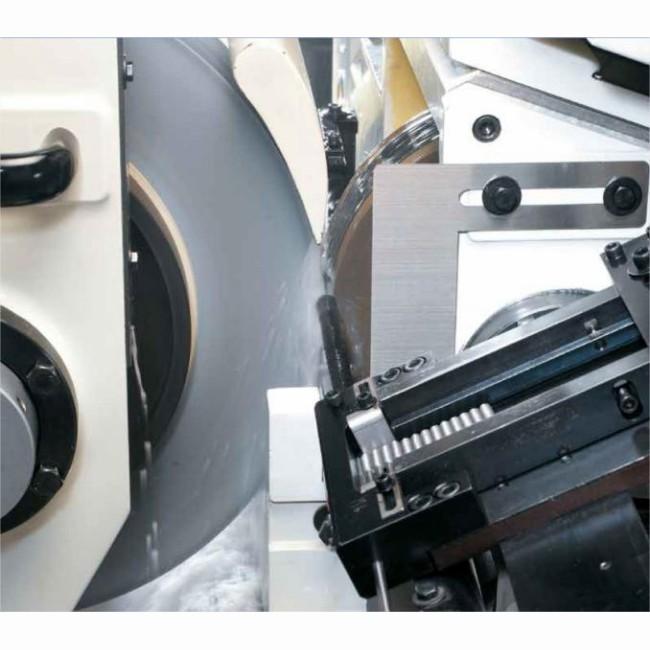

La meule d'entrainement est montée sur une glissiere haute a queue d'arronde qui s'oriente pour permettre de travailler en enfilade (+/-5°). Le reglage anglaire a moyen du volant est simple, rapide et précis. Pour le travail en plongée, cette meme meule s'oriente de -3 à +5° toujours au moyen d'un volant gradué.
La glissiere inferieure prismatique de la poupée d'entrainement est également trempée et rectifiée. L'avance micrométrique de 0,001mm sur cet axe assure la précision de positionnement et de rectification de la machine
Le déplacement lineaire sur les 2 axes de la broche d'entrainement est assurée par un couple vis en alliage de nickel (SNCM-4) et noix en bronze de grande précision
Pour accroitre la longévité de la machine, cette derniere est équipée d'un dispositif de graissage centralisé pour les glissières et pour la meule de rectification
Un dispositif de sécurité de pression hydraulique n'autorisant la rotation des meules uniquement si les palliers sont lubrifiés. De plus, un refroidissement du groupe hydraulique est monté de série pour maintenir une température stable d'huile alimentant les roulements de broches
Un dresseur de meule pour chaque meule (de rectification et d'entrainement). Le déplacement de ceux ci est hydraulique et à vitesse variable
Une commande numérique FANUC 0ITFpour la gestion des axes.

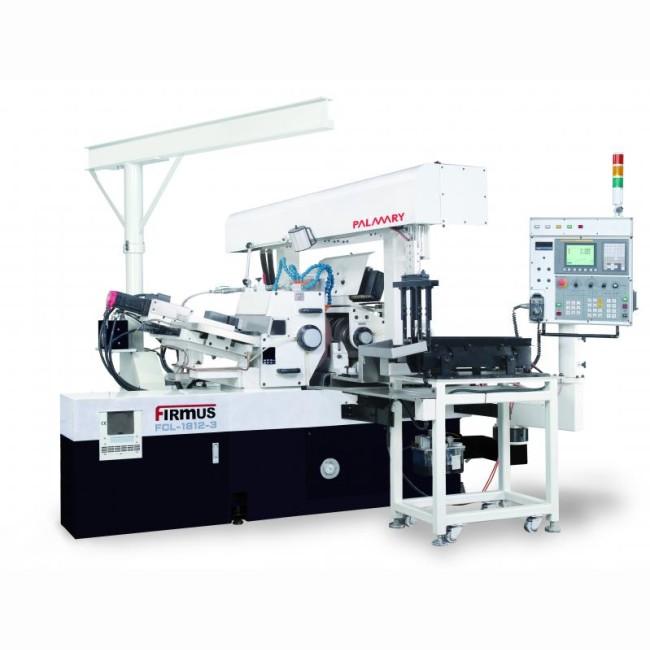

En option, il est possible d'equiper ces machines de systemes d'alimentation et de sortie automatique...

FCL12 FCL18 FCL-1810 FCL-1812 FCL-20 FCL-24
MEULE DE RECTIFICATION (.)

Diametre de la piece rectifiable (mm) 1 à 40 1 à 60 1 à 60 1 à 60 1 à 60 1 à 100
Augmentation de la capacité possible à (mm) 30 à 60 40 à 150 40 à 150 40 à 150 40 à 150
Dimension de la meule (diametre x largeur x alesage) (mm) Ø305 x 150 x Ø120 Ø455 x 205x x Ø228,6 Ø455 x 255 x Ø228,6 Ø455 x 305 x Ø228,6 Ø510 x 205 x Ø304,8 Ø610 x 205 x Ø304,8
Vitesse de rotation de la meule (tr/min) 1900 1500 1500 1500 1200 1250
Puissance du moteur (cv) 7,5 15 15 20 20 25

MEULE D'ENTRAINEMENT (.)

Dimensions de la meule d'entrainement (mm) Ø205 x 150 x Ø90 Ø255 x 205 x Ø111.2 Ø255 x 255 x Ø111.2 Ø255 x 305 x Ø111.2 Ø305 x 205 x Ø127 Ø330 x 205 x Ø127
Vitesse de rotation de la meule (variable) (tr/min) 10 à 300 10 à 300 10 à 300 10 à 300 10 à 300 10 à 300
Rotation de la meule (°) +/-5 +/-5 +/-5 +/-5 +/-5 +/-5
Orientation de la meule (°) -3° - +5° -3° - +5° -3° - +5° -3° - +5° -3° - +5° -3° - +5°
Puissance des Moteurs (.)
Puissance moteur meule d'entrainement (cv) 2 5 5 5 5 7
Puissance pompe hydraulique (cv) 1 1 1 1 1 1
Puissance pompe d'arrosage (cv) 0,125 0,25 0,25 0,25 0,25 0,25

GRADUATION DES VOLANTS (.)

Avance de la glissiere superieure 4mm/tr ou 0,025mm/grad. 3,5mm/tr ou 0,025mm/grad. 3,5mm/tr ou 0,025mm/grad. 3,5mm/tr ou 0,025mm/grad.
Avance micrométrique de la glissière superieure 0,1mm/tr ou 0,001mm/grad. 0,1mm/tr ou 0,001mm/grad. 0,1mm/tr ou 0,001mm/grad. 0,1mm/tr ou 0,001mm/grad.
Avance de la glissière inferieure 7mm/tr ou 0,05mm/grad. 9mm/tr ou 0,05mm/grad. 9mm/tr ou 0,05mm/grad. 9mm/tr ou 0,05mm/grad.
Avance micrométrique de la glissiere inferieure 0,2mm/tr ou 0,001mm/grad. 0,2mm/tr ou 0,001mm/grad. 0,2mm/tr ou 0,001mm/grad. 0,2mm/tr ou 0,001mm/grad.
