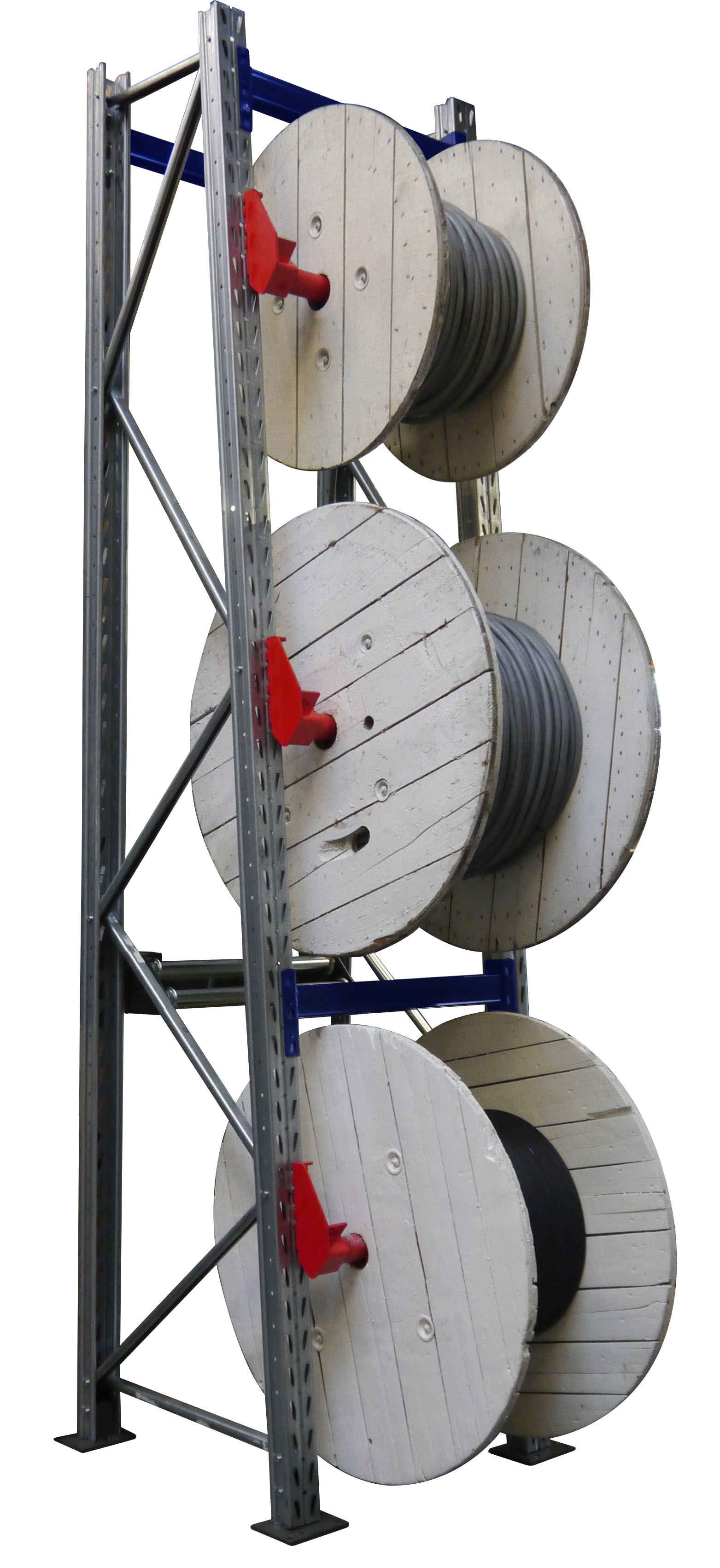

Rack à tourets Cablerack®

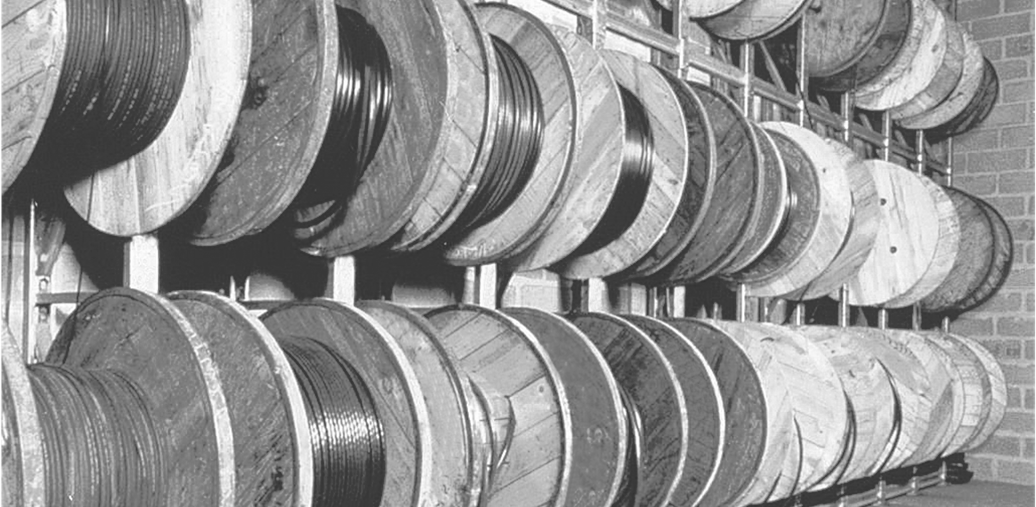

Stockage dynamique des tourets : la meilleure solution pour les coupes de câbles
Industrie - Distribution - Logistique : la meilleure solution pour les coupes de câbles

Gain de temps : chaque touret de câble est sur un axe, prêt à être déroulé.
Confort de travail : manutention simplifiée, ergonomie, sécurité.
Gain de place : stockage en hauteur.
Visualisation immédiate du stock.

A compléter par une machine enrouleuse mobile, un enrouleur manuel ou simplement une métreuse.

La sécurité avant tout

Montants avant inclinés de 5° vers l’arrière.

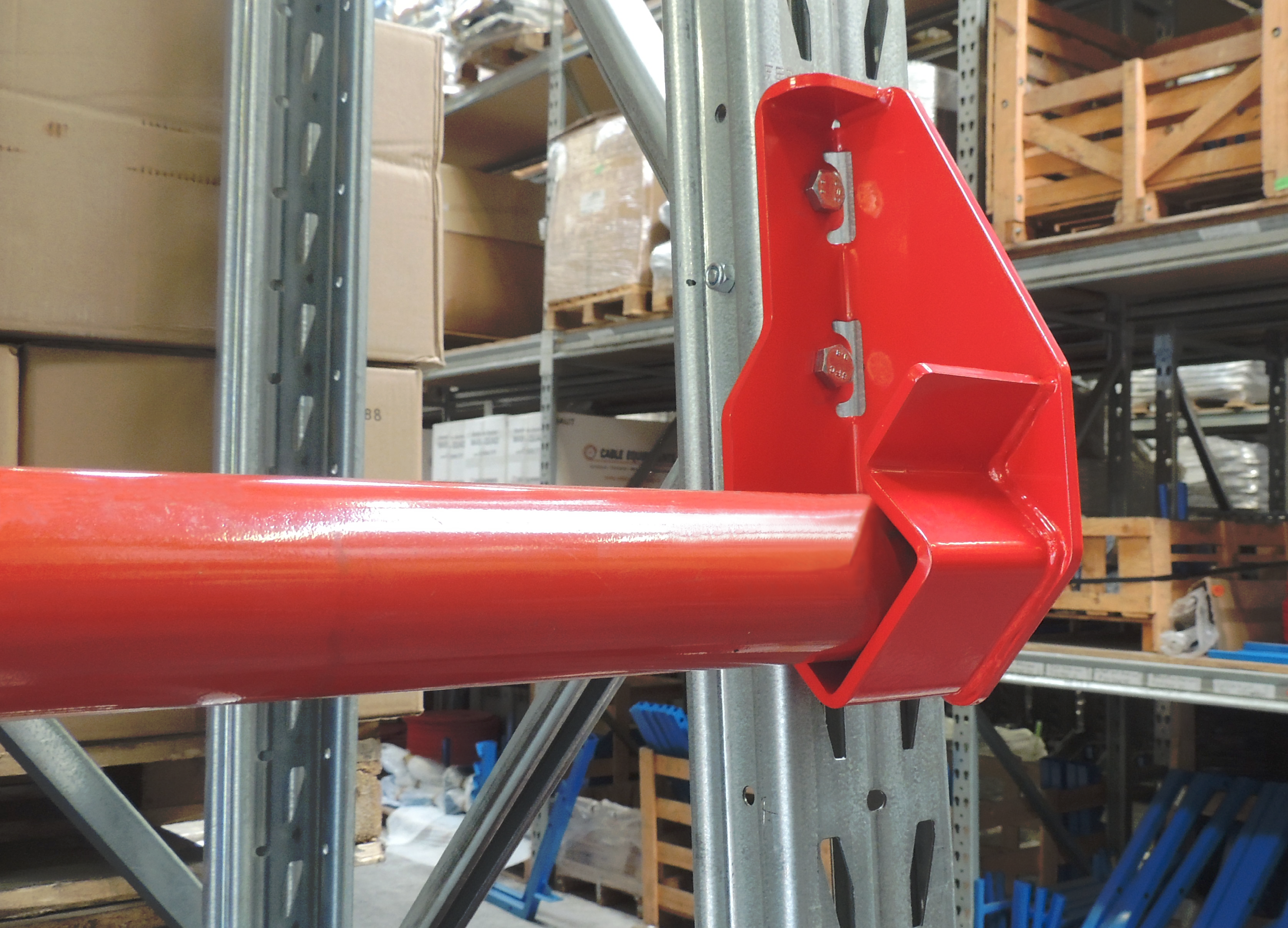

Sabots conçus pour éviter la sortie de l’axe et le blocage du touret contre les échelles
Rouleau de renvoi sur chaque travée (utilisation obligatoire)
Fixation au sol obligatoire
Adaptateur pour les fourches du chariot élévateur, indispensable pour charger et décharger en toute sécurité.

Modularité

Simple face ou double face
Un rack est constitué d’une travée de départ et de travées de suite.

4 hauteurs :

2400 mm (3 niveaux de tourets)
3500 mm (3 niveaux de tourets)
4500mm (4 niveaux de tourets)
5500 mm (5 niveaux de tourets)

Possibilité de commander des axes et paires de sabots pour créer des niveaux supplémentaires (selon le diamètre des tourets et sans dépasser la charge admissible par travée).

3 largeurs de travée (720, 920 ou 1220 mm)
Axes Ø 34 mm ou 60 mm
Pour la fibre optique, prévoir l'option rouleau de renvoi double

Fabrication spéciale sur demande (autres hauteurs, autres largeurs, autres charges).

Qualité
La finition galvanisée évite la rouille, ne nécessite aucun entretien et assure une grande durabilité.

Caractéristiques techniques

Charge maximale sur une travée simple face : 4.350 kg
Charge maximale sur une travée double face : 8.700 kg

Pour tourets :

diamètre maxi : 1.400 mm
poids maxi : 1.400 kg

Dans les travées largeur 720 mm, largeur maxi du touret : 640 mm
Dans les travées largeur 920 mm, largeur maxi du touret : 840 mm
Dans les travées largeur 1220 mm, largeur maxi du touret : 1040 mm

Profondeur des échelles à la base

simple face : 925 mm
double face : 1.609 mm

Largeur des montants : 80 mm

Echelles : acier laminé à chaud, galvanisation à chaud et en continu.
Sabots et axes : acier poudrage epoxy rouge RAL 3020 protections latérales et protection pieds d’échelles.

Lisses : acier, poudrage bleu RAL 5003.
Ces finitions évitent au rack de s’écailler et de rouiller suite aux chocs qu’ils peuvent subir, ne nécessitent aucun entretien et assurent une grande durabilité.

Force de traction horizontale de 600N.
