L'IOT-RACK19-ACP-ADVANTECH-i5 est une nouvelle configuration de PC rack 4U durci et industriel avec un processeur i5 et un châssis ACP Advantech. Afin de présenter brièvement cette nouvelle version on retrouve:
Châssis industrie 4U 19" de la gamme des rack ACP
Carte mère industrielle Advantech
Processeur Intel Core i5
8Go de mémoire vive
250Go de disque SSD
Si vous recherchez une version i5 sur châssis IPC vous pouvez la retrouver ici.
Châssis 19 pouces ACP-4000MB

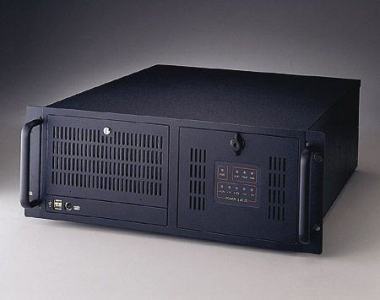

Le châssis ADVANTECH ACP-4000MB est noir. Il est utilisé pour IOT-RACK19-ACP-ADVANTECH-i5. C'est un rack de hauteur 4U (175mm) avec une ventilation silencieuse. Sur la face avant du rack 19 pouces, on va trouver 2 ports USB et 1 port PS/2. La partie droite de la face avant est verrouillée par une serrure à clé. Un papillon permet d'ouvrir la porte basculante en l'absence de clé.
Sur la porte basculante, on trouve des informations sur l'état du PC:
Marche/Arrêt du PC
Activité du disque dur
État normal ou non de la température
État normal ou non des ventilateurs
Présence ou non des tensions d'alimentation

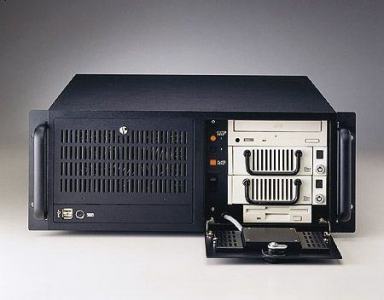

Une alarme sonore intervient en cas de défaillance de la ventilation, de la température ou d'une éventuelle alimentation redondante. Derrière la porte basculante verrouillée se trouve différents interrupteurs:
Interrupteur momentané Arrêt/Marche
2 boutons de Reset du PC industriel rackable.
Bouton de Reset de l'alarme sonore.
Le châssis industriel ACP-4000MB intègre une carte de contrôle intelligente SAB-2000. Les données d'états et d'alarmes du châssis (Température, tensions, ventilations et alimentations) sont transmises à la carte AIM-785G2 qui peut les transférer au serveur WISE-Paas/RMM pour le suivi d'un parc machine. Il peut être ajouté à la configuration un graveur de DVD qui sera alors accessible derrière la porte verrouillée.
Si l'on ouvre le capot du PC rackable, il est possible d'accéder à la baie de disques, montée sur silentblocs, qui dispose de 4 emplacements pour monter des disque durs ou SSD et un graveur de DVD.

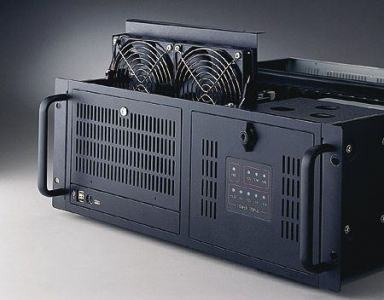

Deux ventilateurs de 12cm 85CFM brassent l'air à l'intérieur du PC. L'air aspiré à l'intérieur du rack 4U est filtré. En cas de besoin, Integral System peut monter des ventilateurs beaucoup plus puissants.
Le châssis ACP-4000MB fonctionne sur une plage de température qui va de 0°C à 40°C, dans un environnement entre 10% et 85% d'humidité sans condensation à 40+C. Le rack 19 ACP-4000MB d'Advantech tient en fonctionnement à des vibrations de 1G rms entre 5Hz et 500Hz et à un choc de 10G pendant 11ms.
Alimentation industrielle 400W
L'alimentation est une alimentation industrielle de 400W avec un très haut rendement pour une large plage de tension, 90 ~ 264 VAC entre 47 et 63 Hz. Elle dispose en entrée d'un correcteur actif du facteur de puissance. La durée moyenne de vie prévue est de 100 000 heures, soit 10 ans environ.
Carte mère industrielle ATX
La carte mère sélectionnée pour cette machine est d'origine ADVANTECH, AIMB-785G2. Elle est au format ATX de façon à disposer de nombreux slots d'extension afin de compléter les fonctions de votre rack:
1xPCIEx16
3xPCIEx4
3xPCI 32 bits
La carte CPU fonctionne avec les processeurs des générations Intel Core 6 et 7. Cette version est proposée avec un processeur Intel Core i5-6500 ou i5-7500. De base, la carte mère ATX a 8Go de mémoire RAM DDR4. Il est possible d'étendre la mémoire vive à 16Go, 32Go voire 64Go. Les sorties graphiques VGA et 2xDVI-D sont gérées par le processeur de la carte mère. Si la performance n'est pas suffisante, le slot d'extension PCIEx16 peut accueillir une carte graphique.

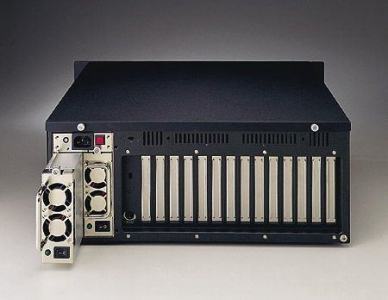

De plus cette carte intègre en standard 2 ports RJ45 Gigabits, 6 ports USB et 1 port série. Il est possible d'ajouter des ports grâce à des cartes d'extensions qui sortirons sur la façade arrière (équerres) du châssis. Elle utilise des composants sélectionnés pour leur durée de vie à haute température.
Pour compléter cette configuration nous proposons un disque dure SSD de 250Go haute qualité.
Système d'exploitation Windows 10 IoT
Ce PC Rack 19" d'une hauteur de 4U est livré avec Windows 10 IoT version LTSB (Enterprise Long Term Support branch). Cette version est garantie et pérénnisée pour 10 ans par Microsoft et surtout n'intègre pas d'autres mises à jours que les mises à jours de sécurité afin d'assurer la stabilité de votre système. En option il est possible de commander Windows 7 32 ou 64 bits en remplacement.
Vous recherchez une autre configuration ? N'hésitez pas à découvrir nos configurations de Rack 4U ou encore tous nos PC rack 4U.
Caractéristiques:
Alim + Cordon secteur: 400W
Processeur: i5-6500 ou i5-7500
Carte mère: AIMB-785G2-00A1E
Ventilateur: spécifique
Mémoire DDR4: 8Go
Type de disque: SSD
Disque: 250Go
VGA: 1
DVI: 2
Ethernet: 2 RJ45 10/100/1000
USB 2.0: 4
USB 3.0: 2
Slot d'extension: 1xPCIEx16 3xPCIEx4 3xPCI
Température de fonctionnement: 0°C à 40+C
WISE-Pass/RMM: Oui
Système d'exploitation: Windows 10 IoT
Montage: inclus
SKU: RACK19-4U-785-I5-8G-SSD250
Fabricant (Marque): IoT Box
