![Raccord DIN mâle à douille annelée à collerette._0](https://www.hellopro.fr/images/produit-2/1/0/2/raccord-din-male-a-douille-annelee-a-collerette-10030201.jpg)

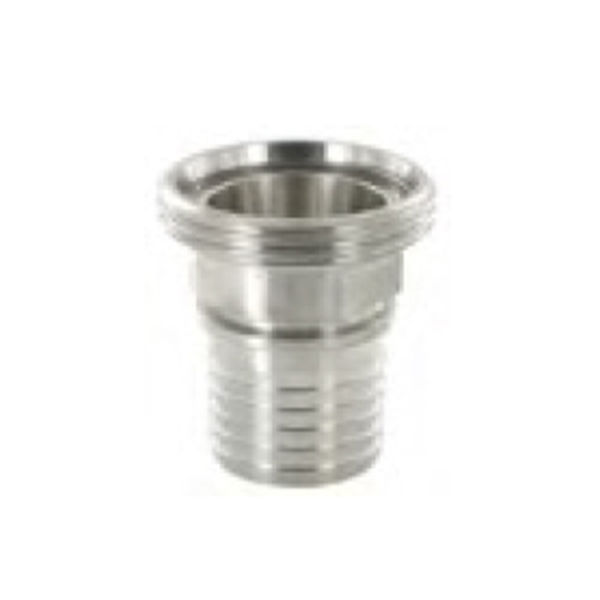

Raccord DIN mâle à douille annelée à collerette.
![Raccord DIN mâle à douille annelée à collerette._0](https://www.hellopro.fr/images/produit-2/1/0/2/raccord-din-male-a-douille-annelee-a-collerette-10030201.jpg)
Description
Raccord DIN mâle – douille annelée à collerette
YDIMDAIX025
Inox
DN 25
25 mm
YDIMDAIX032
Inox
DN 32
32 mm
YDIMDAIX040
Inox
DN 38
38 mm
YDIMDAIX050
Inox
DN 51
51 mm
YDIMDAIX065
Inox
DN 65
63 mm
YDIMDAIX080
Inox
DN 80
76 mm
YDIMDAIX100
Inox
DN 100
101,5 mm
Les raccords DIN
Les raccords DIN sont des raccords destinés aux industries laitières, de produits alimentaires, pharmaceutiques…. Ce raccord en acier « inoxydable est conforme aux normes DIN 11851 et DIN 11857 qui définissent la partie accouplement.
Il est composé :
- d’une partie mâle (ou tubulure filetée : filetage suivant DIN 405)
- d’une partie femelle (ou tubulure conique)
- d’un écrou à cran
- d’un joint semi-torique.
L’intérieur de ces raccords est lisse pour ne pas créer de zones de rétention. Les parties coniques ont pour seul but de positionner les deux tubulures. Leur emboîtement facilite le vissage de l’écrou. L’étanchéité est assurée par le joint qui est comprimé par l’extrémité de la tubulure conique lors du serrage de l’écrou.
Le raccord DIN est disponible en DN 10 à 150 mm. Il est rapide et facile à manier.
Avantage
Accouplement facilité par l’emboîtement des parties coniques, et serrage rapide grâce à son gros filet rond.
