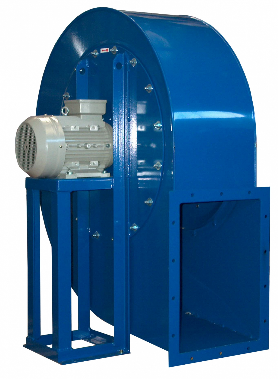

Ps-l ventilateur centrifuge à pales arrières pour air poussiéreux.

Description
Les ventilateurs centrifuges de la série PS-L trouvent leur application principale dans les installations industrielles, la climatisation, la ventilation, le chauffage et la filtration. ils peuvent également être utilisés dans le cadre de process de fabrication (industrie du bois, industrie chimique, les usines, les mines, les fonderies, etc).
Ils peuvent transporter de l'air très poussiéreux et de la fumée à une température max. de 80 °C en standard et jusqu'à 300 °C en fabrication spéciale.
La série PS-L est proposée en version à entraînement direct (version 4) et à entrainement par courroie (version 1, 9 et 12).
Convient pour des débits élevés et moyenne pression.
SUR DEMANDE :
? version adaptée pour le transport de gaz chauds à 150 °C (par exemple PS-L/AT 4).
? version adaptée pour le transport de gaz chauds à 300 °C (par exemple PS-L/AT 1-12).
? version résistant à des gaz corrosifs, caisson côté entrée et turbine en acier inox 304L (PS-L/INOX).
? Version ATEX, avec moteurs asynchrones triphasés II2G, II2D, II2GD conformément aux normes internationales IEC 60034, IEC 60072, IEC 60079 et/ou IEC61241, CEM 2004/108/CE, LVD 2006/95/CE, avec certification ATEX, marquage CE, IP55/IP65, classe F, conçus pour le fonctionnement continu à charge constante.
Caractéristiques techniques :
Dia. Turbine/hélice : 220 à 900 mm
Débit : 370 à 38 855 m3/h
Pression : 223 à 5404 Pa
Température max du fluide : +80°C (+300°C)
Puissance sonore : 76 à 101 dB(A)
Construction
? Caisson en tôle d'acier, protégé des agents atmosphériques par une peinture époxy.
? cône d'entrée de forme aérodynamique en tôle d'acier, protégé des agents atmosphériques par une peinture époxy.
? Ouïe simple, pales arrières à haut rendement, fabriquée en acier laqué époxy. Existe en version vitesse de rotation élevée (classe 3)
? Versions 1-9-12 : bloc de support en fonte avec roulements à billes, conçu pour faciliter les opérations de lubrification. caisson de protection pour les courroies d'entraînement, poulies et support moteur.
moteur :
Moteur asynchrone triphasé IEC 60034, IEC 60072, CEM2004/108/CE, LVD 2006/95/CE et IP 55, marquage CE, classe F.
Conçu pour un fonctionnement continu à charge constante.
Accessoires
? Vidange pour l'eau de condensation (TS)
? Porte d'inspection (PI)
? Contre-bride d'entrée (CFA)
? Contre-bride de sorite (CFP)
? Grille de protection de l'entrée(RA)
? Grille de protection de la sortie (RP)
? Manchettes souples d'aspiration (GA)
? Manchettes souples de refoulement (GP)
? Régulateur de débit à l'aspiration
? Obturateur de sortie réglable
? Amortisseurs anti-vibration
Application
Agriculture / Cabines de peinture / Cuisine industrielle / Dépoussiérage / HVAC / Industrie (pétro)chimique / Industrie alimentaire / Industrie de l'acier / métaux / Industrie du ciment / Industrie du papier / bois / Industrie du verre / Traitement des déchets / Ventilation - désenfumage
