PROTECTEURS TÉLESCOPIQUES À HAUTE VITESSE Un élément fondamental dans le projet d'un protecteur télescopique est la vitesse de translation. Jusqu'à la vitesse de 15 mètres au minute, les protecteurs télescopiques ne nécessitent pas de moyens amortissants spécifiques (exception faite pour les cas particuliers). De 15 à 30 mt/min. il faut amortir au moyen d'accessoires spécifiques l'impact entre les éléments pour assurer une durée majeure. De 30 à 60 mt/min. on assemble sur le protecteur un pantographe qui, grâce au mouvement à «accordéon», évite tout type de butée et fournit une ouverture uniforme des éléments.

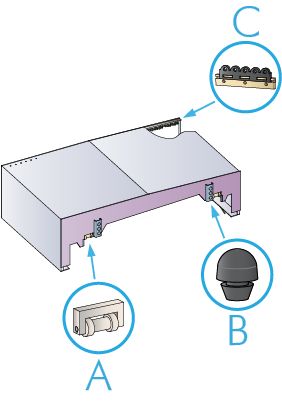

VITESSE DE 15 À 30 mt/min.
A)ROULEAUX SPÉCIAUX POUR GUIDES À RECIRCULATION DE SPHÈRES
Rouleaux en matériel plastique, tournés avec une cavité centrale spécifique pour les faire glisser sur les bouchons couvre-vis. Élément facilement remplaçable vu qu'il est monté sur un bloc de support spécifique.
B) AMORTISSEURS DE FERMETURE
Tampons en caoutchouc anti-vibrations NBR 70% dureté 80 SHORR situés sur la partie postérieure de la tête. Ils ont formes et dimensions différentes selon les nécessités.
C) AMORTISSEURS D'OUVERTURE
Ces amortisseurs sont composés d'une partie en laiton et d'une autre en caoutchouc NBR 100% dureté 80 SHORR. Ils sont positionnés dans la partie antérieure de l'élément, juste derrière le racleur d'huile. Prévoir un encombrement de 15 mm. chacun.

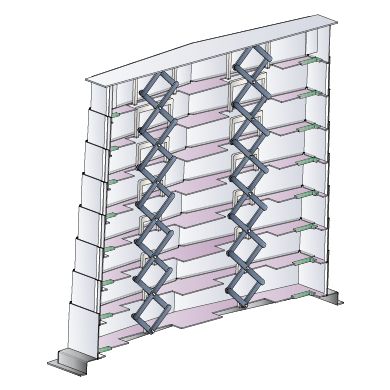

VITESSE DE 30 À 60 mt/min

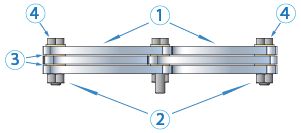

PARTIES DU PANTHOGRAPHE
1 - bras d'ouverture d'usure, dimensions selon les exigences
2 - écrous autobloquant
3 - bagues spéciales en iglidur
4 - vis spéciales en acier
PANTOGRAPHE FERMÉ

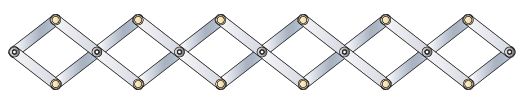

PANTOGRAPHE OUVERT
