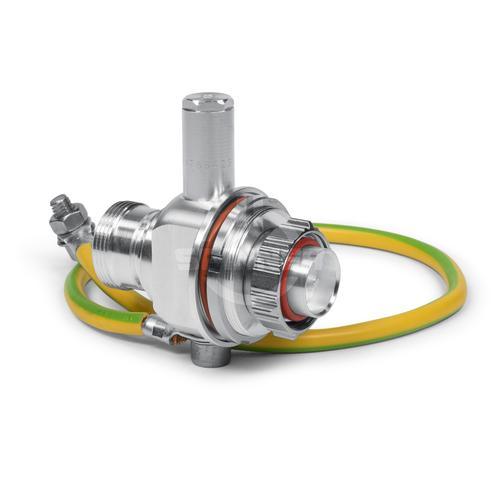

Protecteur de surtension 7-16 fiche mâle de montage á 7-16 jack 1400-2500 w 880-2500 mhz hybride - spinner
Description
Caractéristiques RF
Nombre d'interfaces:
2
Type d'interface:
7-16 fiche mâle (50 -) conforme à IEC 61169-4
7-16 jack (50 -) conforme à IEC 61169-4
Direction de l'interface:
droite
Fixation:
Embase
Type de protecteurs de surtension:
hybride
Gamme de fréquences:
880 à 2500 MHz
Puissance nominale moyenne:
2.5 kW @ 800 MHz (pour VSWR=1.0 au niveau de la mer, température ambiante 40°C)
1.4 kW @ 2500 MHz (pour VSWR=1.0 au niveau de la mer, température ambiante 40°C)
Tension de passage DC:
60,0 V
Tension d'amorçage statique (100 V/s):
90 V ±20 V
Impulsion de test:
< 350 µJ (impulsion de test 4 kV 1.2/50 µs et 2 kA 8/20 µs)
Courant de surcharge autorisé:
25 kA single
20 kA multiple (impulsion de test 8/20 µs)
ROS, max.:
1.06 @ 880 à 960 MHz
1.08 @ 1710 à 2170 MHz
1.14 @ 800 à 2500
Perte d'insertion, max.:
0.1 dB
0.15 dB (ASIG)
Intermodulation passive (IM3), max.:
-160 dBc @ 936 MHz
-160 dBc @ 958 MHz
-160 dBc @ 1770 MHz
-160 dBc @ 1810 MHz
AISG:
gamme de fréquence DC à 10 MHz
VSWR, max. 1.11
perte d'insertion, max. 0.1 dB
Caractéristiques mécaniques
Matériaux / surface de conducteur intérieur:
alliage de cuivre / argenté
Matériaux / surface de conducteur de ligne:
alliage de cuivre / argenté
alliage de cuivre / CuSnZnpelliculé
Matériaux / surface des autres parties métalliques:
alliage de cuivre / nickelé brillant
acier inoxydable
Isolation:
PTFE
Étanchéité du boîtier:
caoutchouc de silicone
Niveau de protection IP:
IP 68
Annotation de niveau de protection IP:
affilié
Conformité RoHS:
conforme
Poids, env.:
500,0 g
Conditions environnementales
Température de fonctionnement:
-40 à +85 °C
Nombre d'interfaces:
2
Type d'interface:
7-16 fiche mâle (50 -) conforme à IEC 61169-4
7-16 jack (50 -) conforme à IEC 61169-4
Direction de l'interface:
droite
Fixation:
Embase
Type de protecteurs de surtension:
hybride
Gamme de fréquences:
880 à 2500 MHz
Puissance nominale moyenne:
2.5 kW @ 800 MHz (pour VSWR=1.0 au niveau de la mer, température ambiante 40°C)
1.4 kW @ 2500 MHz (pour VSWR=1.0 au niveau de la mer, température ambiante 40°C)
Tension de passage DC:
60,0 V
Tension d'amorçage statique (100 V/s):
90 V ±20 V
Impulsion de test:
< 350 µJ (impulsion de test 4 kV 1.2/50 µs et 2 kA 8/20 µs)
Courant de surcharge autorisé:
25 kA single
20 kA multiple (impulsion de test 8/20 µs)
ROS, max.:
1.06 @ 880 à 960 MHz
1.08 @ 1710 à 2170 MHz
1.14 @ 800 à 2500
Perte d'insertion, max.:
0.1 dB
0.15 dB (ASIG)
Intermodulation passive (IM3), max.:
-160 dBc @ 936 MHz
-160 dBc @ 958 MHz
-160 dBc @ 1770 MHz
-160 dBc @ 1810 MHz
AISG:
gamme de fréquence DC à 10 MHz
VSWR, max. 1.11
perte d'insertion, max. 0.1 dB
Caractéristiques mécaniques
Matériaux / surface de conducteur intérieur:
alliage de cuivre / argenté
Matériaux / surface de conducteur de ligne:
alliage de cuivre / argenté
alliage de cuivre / CuSnZnpelliculé
Matériaux / surface des autres parties métalliques:
alliage de cuivre / nickelé brillant
acier inoxydable
Isolation:
PTFE
Étanchéité du boîtier:
caoutchouc de silicone
Niveau de protection IP:
IP 68
Annotation de niveau de protection IP:
affilié
Conformité RoHS:
conforme
Poids, env.:
500,0 g
Conditions environnementales
Température de fonctionnement:
-40 à +85 °C
