Profilomètre mécanique du nanomètre au millimètre - D600

Profilomètre mécanique du nanomètre au millimètre - D600
1. Programmation des recettes pour des mesures automatisées
2. Faible force d’appuis
3. Platine 200mm
4. Rotation manuelle sur 360°
5. Aspiration centrale
6. Double détecteur optique

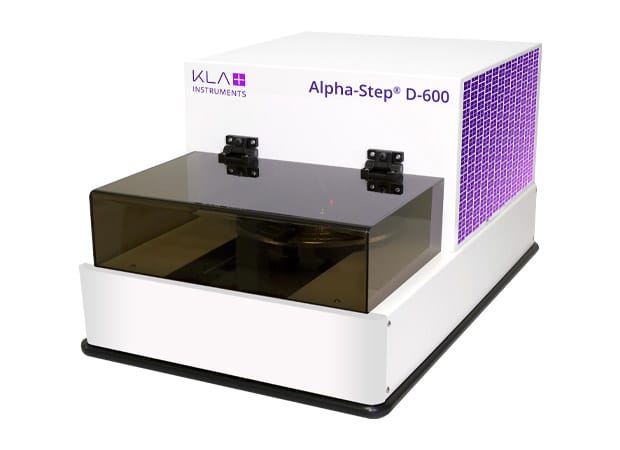

Le profilomètre Alpha-Step D-600 est capable de mesurer des hauteurs de marche 2D et 3D allant de quelques nanomètres à 1200 µm. Il prend également en charge les mesures 2D et 3D de la rugosité, ainsi que l’arc et la contrainte 2D pour les environnements de R & D et de production.
Le D-600 comprend une platine motorisée avec un mandrin à échantillon de 200 mm et une optique de pointe dotée de commandes vidéo améliorées.
Applications en profilométrie mécanique

Hauteur de marche: hauteur de marche 2D et 3D
Texture: rugosité et ondulation 2D et 3D
Forme: arc et forme 2D et 3D
Stress: Contrainte de film mince 2D et 3D
Examen des défauts: topographie de la surface des défauts 2D et 3D
Industries

Universités, laboratoires de recherche et instituts
Semi-conducteur et semi-conducteur composé
LED: diodes électroluminescentes
Solaire
MEMS: systèmes micro-électro-mécaniques
Stockage de données
Automobile
Équipement médical

La profilométrie du nm au mm
Le profilomètre Alpha-Step D-600 prend en charge les mesures 2D et 3D de la hauteur et de la rugosité des pas, ainsi que l’arc et la contrainte 2D. La technologie innovante de capteur à levier optique offre des mesures haute résolution, une large plage verticale et une capacité de mesure de force réduite.
Un avantage de la technique de mesure au stylet est qu’il s’agit d’une mesure directe, indépendante des propriétés du matériau. La force réglable et le choix du stylet permettent de mesurer avec précision une grande variété de structures et de matériaux. Cela permet de quantifier votre processus pour déterminer la quantité de matériau ajouté ou retiré, ainsi que tout changement de structure en mesurant la rugosité et les contraintes.

Hauteur de marche: Nanomètres à 1200µm
Force faible: 0,03 à 15 mg
Vidéo: Caméra couleur haute résolution 5MP
Correction de la distorsion trapézoïdale: supprime la distorsion due à l'optique vue de côté
Correction d'arc: supprime les erreurs dues au mouvement d'arc du stylet
Taille compacte: faible encombrement du système
Logiciel: interface utilisateur conviviale

AVANTAGES
- Programmation des recettes pour des mesures automatisées
- Faible force d’appuis
- Platine 200mm
- Rotation manuelle sur 360°
- Aspiration centrale
- Double détecteur optique
