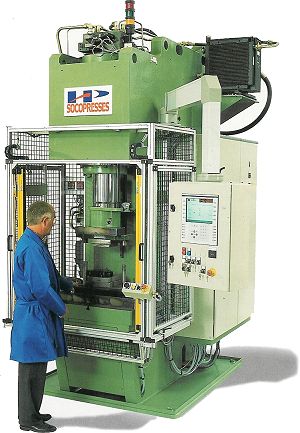

Presses hydrauliques standard a col de cygne de 50 à 1000 kn

Aujourd'hui, nos machine sont toutes équipées d'un terminal opérateur (IHM) du type tactile ou classique. Cela permet de sauvegarder l'ensemble des paramètres de configuration, haut de course, vitesse lente, bas de course et force (pression hydraulique). Le réglage de la force poussante, ainsi que la décompression sont gérés par une valve de pression proportionnelle.
Par ce principe, les changements de campagnes sont simples er rapides, nous pouvons sauvegarder environ 50 programmes en fonction de la mémoire automate.
Les machines hydrauliques sont équipées de distributeurs CETOP 06 ou CETOP 10, l'ensemble du matériel hydraulique est monté au plus près du cylindre.
Machines hydrauliques à col de cygne
FORCE NOMINALE NOMINAL FORCE 100 160 250 400 600 1000
Course Stroke A 200 350 200 350 200 350 200 350 300 500 300 500
Force de travail Working power kN 102 102 170 170 264 264 404 404 580 580 1010 1010
Force de retour Return power kN 17,8 17,8 23 23 29 29 36 36 50 50 76 76
Vitesse d'approche Approach speed mm 280 280 370 370 290 290 220 220 220 220 200 200
Vitesse de travail Working speed mm/s 38 38 40 40 25 25 20 20 17 17 18 18
Vitesse de remontée Return speed mm/s 230 230 300 300 240 240 230 230 215 215 215 215
Puissance installée Total power kW 5,5 5,5 7,5 7,5 7,5 7,5 11 11 15 15 22 22
Poids Weight kg 1100 1200 1300 1600 1600 2000 3200 3600 4500 6000 8000 10000
Volume d'huile Oil capacity litre 130 130 130 130 130 130 160 160 240 240 350 350
B 400 600 400 700 400 700 500 750 600 800 600 800
Nota : Document non contractuel D 210 210 210 210 210 310 260 360 260 360 310 360
E 850 850 900 900 1200 1200 1200 1300 1100 1400 1500 1600
H 2350 2700 2350 2700 2350 2750 2650 2900 2600 3000 3000 3300
J 1300 1300 1500 1500 1600 1700 1600 1700 1400 1700 2000 2100
L 1300 1300 1300 1300 1300 1300 1400 1400 1450 1450 1700 1700
T 600 600 600 600 600 600 700 700 740 740 740 740
a M 8 M 8 M 10 M 10 M 10 M 10 M 10 M 10 M 16 M 16 M 16 M 16
b 84 84 130 130 130 130 130 130 196 196 196 196
c 50 50 65 65 65 65 65 65 80 80 80 80
d Ø 30 H8 Ø 30 H8 Ø 40 H8 Ø 40 H8 Ø 40 H8 Ø 40 H8 Ø 40 H8 Ø 40 H8 Ø 50 H8 Ø 50 H8 Ø 50 H8 Ø 50 H8
e 100 100 160 160 160 160 250 250 250 250 280 280
f 20 20 25 25 25 25 25 25 30 30 30 30
g M 12 M 12 M 12 M 12 M 12 M 12 M 12 M 12 M 16 M 16 M 16 M 16
h 45 45 45 45 65 65 65 65 95 95 120 120
l 510 510 510 510 540 540 615 615 650 650 720 720
m 400 400 400 400 400 400 495 495 495 495 520 520
n 150 150 150 150 150 150 150 150 150 150 200 200
r 12 12 14 14 14 14 14 14 18 18 18 18
