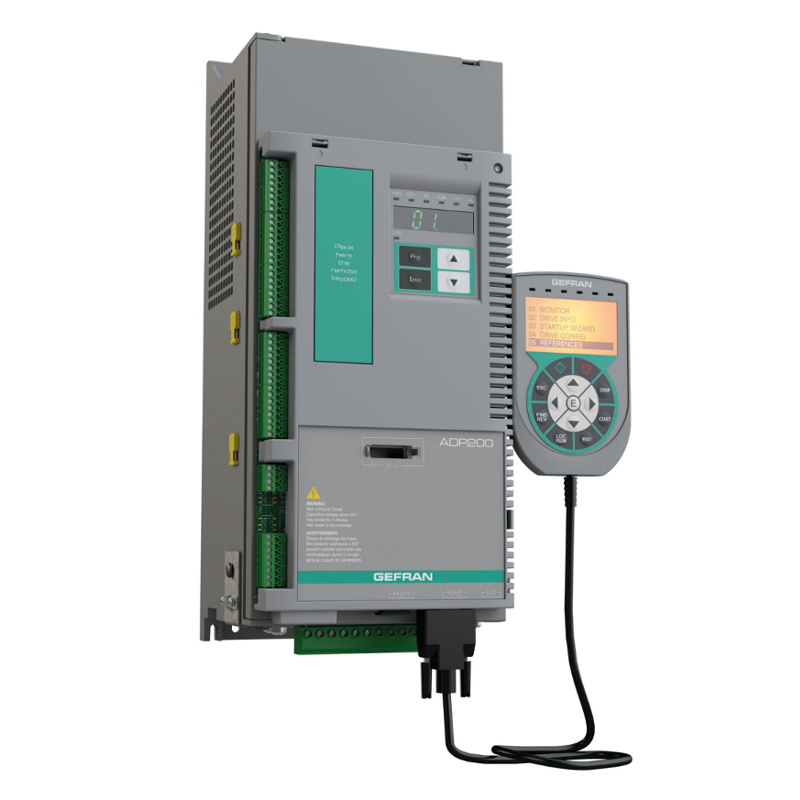

Presse à injecter pour plastique - Variateur ADP200 avec servo-pompe 7,5kW à 75kW - Certification CE

Panoramique

Variateur vectoriel de 7,5kW jusqu'à 75kW avec fonction PID spéciale pour machines à injection avec servo-pompe.

Alimentation :

• 3 x 230-400-480 VCA, 50/60Hz

Puissance de moteurs :

• Comprise entre 7,5kW (10ch) et 75kW (100ch)

Certifications : CE

Caractéristiques générales :

• Type de moteurs : Moteurs synchrones à aimants permanents
• Modes de commande : Vectoriel avec rétroaction de vitesse
• Fréquence maximum de sortie : 300Hz
• Inductance côté CC : Intégrée dans les modèles ADP200-4300 ... 5750
• Inductance côté CA : Externe obligatoire pour les modèles ADP200-5S550 et ADP200-5S750
• Filtre secteur intégré : Présent dans les modèles -F (EN61800-3 catégorie C2 et C3)
• Module de freinage dynamique : Intégré avec résistance externe (sauf modèle ADP200-5750)
• Gestion des surcharges : 170% x In (pendant 60 s), 200% x In (pendant 3 s)
• Logiciel de programmation : Multilingue
• Environnement de programmation : Avancé standard
• MDPLC : (IEC 61131-3)
• Clavier de programmation simplifié : Intégré et pavé avec afficheur LCD multilingue en option

Entrées et sorties :

• 3 entrées analogiques différentielles :
• 1 entrée pour capteur de pression : Tension : 0…10 V ou 0,1…10,1 V (3 fils) / Courant : 0…20 mA ou 4…20mA (2 fils)
• 2 entrées de référence débit/pression ou universelles : Tension : +/- 10 V / Courant : 0…20 mA ou 4…20 mA
• 1 sortie analogique : 0…10 V ou 0~20mA /4~20mA
• 6 entrées numériques : + habilitation
• 2 sorties numériques
• 2 sorties relais
• 1 entrée pour protection thermique moteur : Compatible avec PTC, KTY, Klixon
• Ligne série RS485 : Modbus RTU
• CANopen intégré : En configuration –C
• Rétroaction de vitesse : Par carte résolveur
• Cartes codeurs : Vaste gamme en option
• Protection : Degré IP20

*Les caractéristiques ci-dessus font partie de la configuration standard avec EXP-IO-D8A4R2-ADP (carte E/S) et EXP-RES-I1-ADP (carte résolveur).

Description

La gamme de variateurs ADP200 s'inspire d'une conception innovante, issue d'une recherche permanente et d'un savoir-faire de pointe dans le secteur des applications plastiques, où Gefran opère depuis toujours aux côtés des principaux constructeurs de machines. Cette gamme de variateurs a été industrialisée afin de répondre aux exigences réelles des acteurs du secteur, en leur apportant une plus grande compétitivité et une constante innovation technologique pour aborder les marchés internationaux.

Basé sur des configurations matérielles modulaires, avec une structure de programmation puissante et totalement « ouverte », ainsi qu'une commande PID dédiée pour les machines à injection, ADP200 garantit une flexibilité d'intégration maximale et des performances d'exploitation élevées.

Caractéristiques supplémentaires :

• FOC en boucle fermée
• Commande pour pompe simple ou multi-pompes
• Haute précision de la commande de pression et de débit
• Grande stabilité de système

Fonctions :

• Ajustage automatique, rotor en marche ou à l'arrêt, des boucles de vitesse-courant-débit et identification des données moteur
• Blocs de fonction PID spécifiques pour la commande des machines à injection
• Contrôle des limites de débit et de pression
• Contrôle d'état du capteur de pression
• Feedforward adaptatif
• Commutation automatique entre la régulation de vitesse en boucle fermée et commande de pression
• Calibrage automatique des boucles de vitesse et de pression
• Identification du sens de rotation de la pompe
• Commande de configurations multi-pompes convergentes ou divergentes
• Communication MODBUS et CANopen (version –C)

Options/accessoires :

• Clavier avec afficheur LCD et mémoire intégrée
• Carte E/S en option
• Alimentation externe +24 Vcc
• Adaptateur pour carte SD
• Unité de freinage
• Expansions codeurs
• Filtres EMC externes
• Résistance de freinage
• Inductances d'entrée
