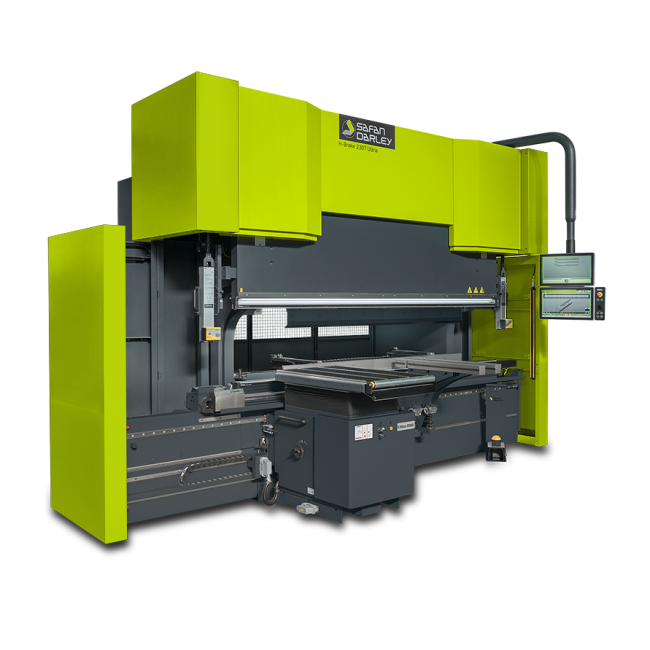

H-brake 175-400T

Désignation : H-brake 175-400T
Référence DMO :
Marque :

Neuf Sur commande
H-Brake : rapidité, fiabilité, haute qualité et écologie !
De 3100 mm par 175 T jusqu'à 6200 mm pour 400 T
Grâce aux nombreuses spécifications améliorées et aux nouvelles pièces conçues, la plieuse H-Brake assure une production ultra rapide et la fiabilité de la qualité élevée. Cette nouvelle machine SafanDarley offre des possibilités de production écologique unique dans le segment de l'hydraulique lourde : un bénéfice pour l'environnement et une réduction concéquente de votre facture énergique. Comme vous pouvez l'attendre de Safan Darley, la série H-Brake offre en plus un vaste choix en options distinées à optimiser votre processus de production.

Derrière le design élégant et la jolie finition se cache une construction très robuste avec :

un vaste espace entre les montants latéraux,
un grand espace de déchargement,
et une grande admission standard.

Ainsi la machine peut être utilisée de manière optimale sur toute la longueur utile. Une nouvelle H-Brake étudiée pour des productions efficaces
Châssis à construction boulonnée et non soudée

Éléments de production de la H-Brake standardisés :

châssis de la machine, composants et platelage
pour un processus de production optimal
Double système de guidage du coulisseau supérieur
Système avec butée arrière

Options

Système Start/Stop économique en énergie (via un régulateur de la fréquence),

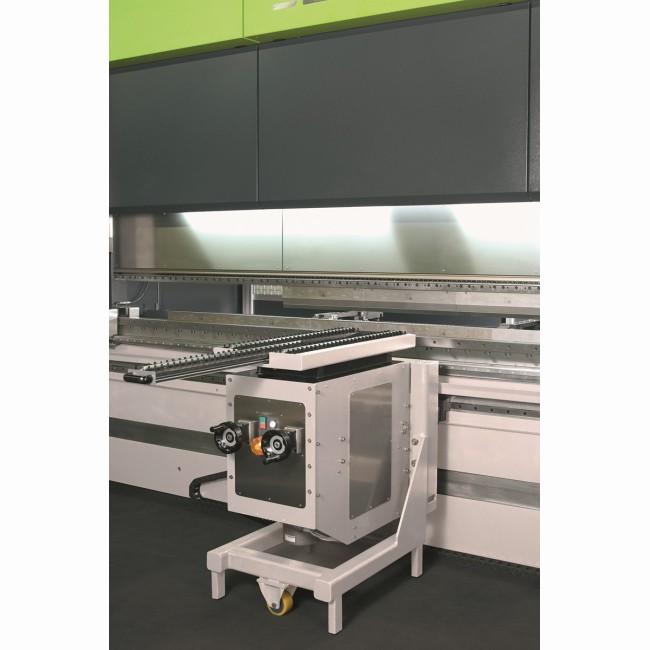

Différents d'accessoires de pliage commandés par CNC
Nouveau système de mesure des angles au laser E-Bend L

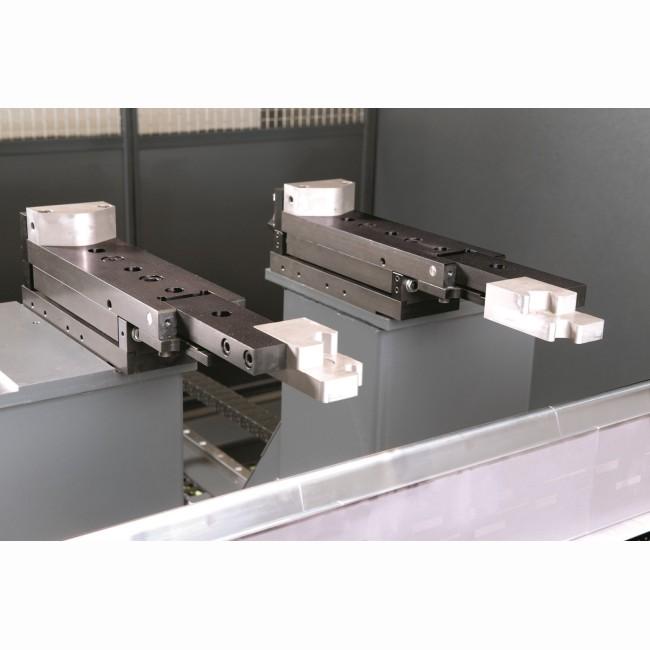

Outre ces caractéristiques et options efficaces et écologiques, SafanDarley offre également la possibilité d'équiper la H-Brake en fonction du client, permettant d'adapter aussi bien l'admission Q que la butée et col de cygne. L'innovation unique de la presse plieuse H-Brake est la butée arrière modulaire Grâce à ce système, cette Safan Darley offre en une grande flexibilité et une modularité importante. Selon la conception du modèle de base, vous pourrez en toute simpliciter faire évoluer votre butée arrière vers une version supérieure, même après sa mise en service. De nombreuses options vous permettrons de composer la butée arrière idéale pour votre production : de 2 à 9 axes, commandées par CNC, Grâce au montage judicieux de la butée arrière, les produits les plus complexes peuvent être pliés via le CNC qui commande le réglage des doigts. Le pliage des produits les plus complexes se fait sans devoir intervenir à l'arrière de la machine. Les doigts de butée 3D conçus tout spécialement sont positionnés de telle manière par la commande que le produit est guidés par des appuis latéraux. De cette manière les pièces d'ouvrage complexes peuvent être produites avec précision. D'usine les doigts de butée sont réalisés avec des amortisseurs mécaniques afin de garantir la précision dans le temps.
175.32/25 175.37/32 175.42/37 230.32/27 230.37/3 230.42/37

Longueur maxi de pliage (mm) 3230 3655 4250 3230 3655 4250
Puissance maxi (T)175 175 175 230 230 230
Passage entre montant (mm) 2740 3250 3760 2740 3250 3760
nombres d'axes: de 4 à 11 axes de 4 à 11 axes de 4 à 11 axes de 4 à 11 axes de 4 à 11 axes de 4 à 11 axes

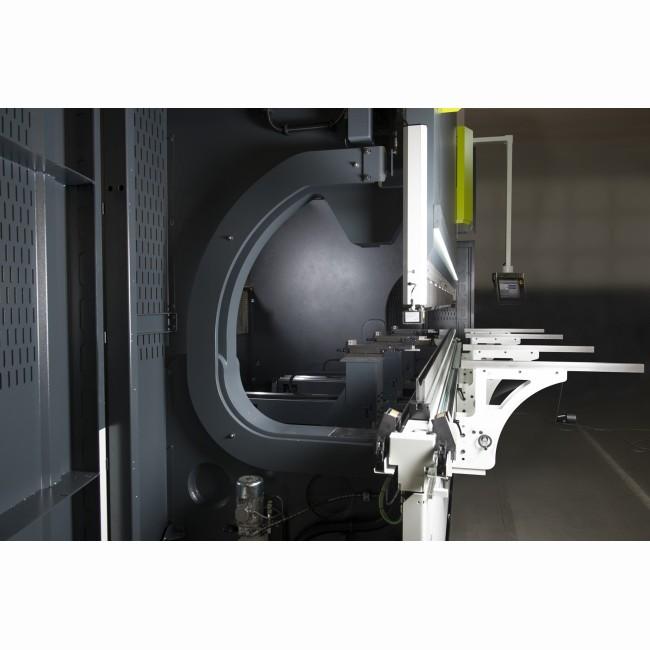

Col de cygne (mm)420 420 420 420 420 420
Passage entre- table Q (mm)575~675 575~675 575~675 650~750 650~750 650~750
Vitesse de descente rapide (mm/sec)200 200 200 200 120 120
Vitesse de pliage (mm/sec)10 10 10 10 10 10
Vitesse de remontée (mm/sec)150 150 150 120 120 120
Puissance moteur (kW) 15 15 15 18.5 18.5 18.5
Hauteur de travail (mm) 950 950 950 950 950 950
Encombrement ((L x l x H) mm) 3930x2005x2950 4760x2005x2950 5100x2005x2950 4100x2070x3325 4800x2070x3185 5310x2070x 3185
Poids (kg)12000 13600 15600 16000 17500 19500
