Presse plieuse hydraulique à commande CNC Metallkraft GBP PRO S 30220 - 4257303

Presse plieuse hydraulique à commande CNC Metallkraft GBP PRO S 30220 - 4257303_2

Presse plieuse hydraulique à commande CNC avec 4 axes entraînés, bombage motorisé et serrage rapide manuel de l'outil supérieur.

Version standard:

Commande CNC à écran tactile : DELEM DA 58T avec interface couleur 2D et calcul de la séquence de pliage
Deux codeurs linéaires (GIVI) sur la barre de pressage pour le contrôle de la position souhaitée
Butée arrière à commande CNC avec deux doigts de butée arrière
Axe X à commande CNC motorisé, guidé sur rails linéaires - entraînement par servomoteur par le biais de vis à billes
Axe R à commande CNC motorisé, guidé sur rails linéaires - entraînement par servomoteur par le biais de vis à billes
Dispositifs de sécurité FIESSLER Akas II et FMSC
Système à unité de bombage WILA motorisée, à commande CNC, pour compenser la réaction du ressort
Panneau de commande sur le bras pivotant sur le côté droit de la machine
Guides quadruples solides et nécessitant peu d'entretien sur la table de pressage
Outil supérieur manuel à serrage rapide, système Promecam/Amada, retrait par le côté
Jeu complet d'outils supérieurs Rehfuß (Promecam/Amada), hauteur 104.65 mm
Matrices Multi-V (Promecam/Amada), hauteur 60 mm, ouvertures en V 16/22/35/50 mm
Pédale avec deux interrupteurs (barre de pression vers le haut/bas) et interrupteur de sécurité vers le bas
Doigts d'arrêt arrière sur le guide linéaire réglables latéralement manuellement

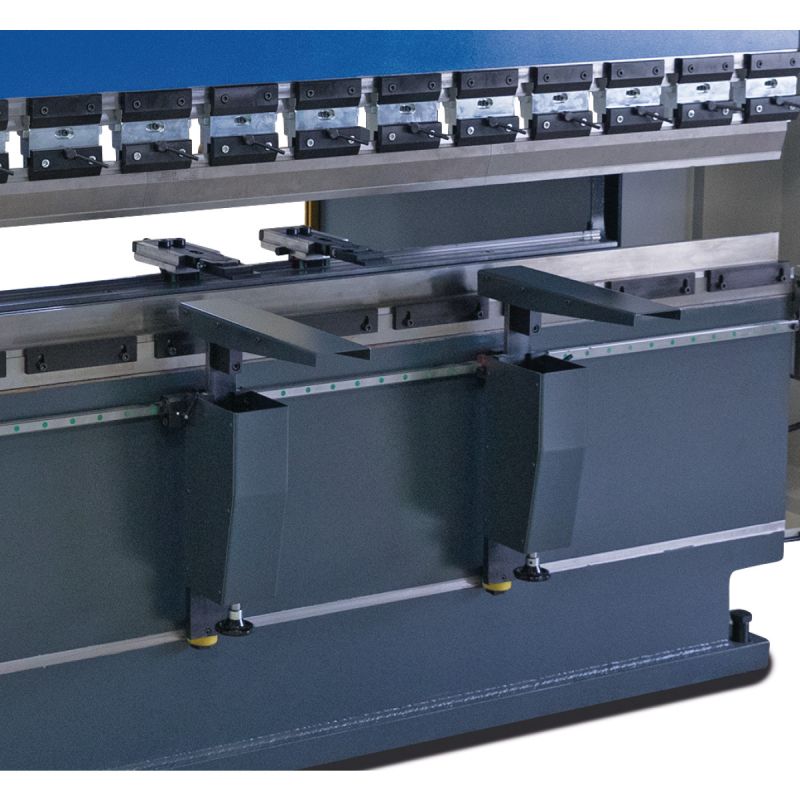

Deux bras de support avant, réglables sur rail linéaire
Distribution de la quantité d'huile réglable entre les vérins
Surveillance de la position relative entre les cylindres pendant le pliage
Programmation directe de l'angle de pliage via le contrôleur
Vitesse de pliage et de rétraction et temps de pressage programmables
Possibilité de sélectionner le mode de travail manuel, semi-automatique ou automatique
Vérins synchronisés avec les composants hydrauliques haute performance de HAWE Hydraulik
Composants électriques de Schneider et Mitsubishi
Codeur linéaire de haute qualité avec une précision de 0.01 mm
Vérins constitués d'un seul bloc pour une précision et une durée de vie maximales
Grand réservoir hydraulique pour maintenir une température d'huile correcte
Système hydraulique protégé par une soupape de surpression
Moteurs d'entraînement protégés par disjoncteur de moteur approprié
Manuel d'utilisation avec déclaration de conformité CE et documentation des pièces de rechange

Équipement optionnel possible :

Commandes numériques (DELEM DA-66T-2D, DELEM DA-69T-3D, Cybelec CybTouch 15,
Cybelec CybTouch19-2D, Cybelec CybTouch 19 MX-3D)
Butée arrière X/R/Z1/Z2 avec course X = 750 mm
Butée arrière X/R/Z1/Z2 + Delta X (200 mm) avec course X = 750 mm
Butée arrière X/X2/R1/R2/Z1/Z2 (version tour)
Serrage hydraulique des outils WILA Pro
Lubrification centrale automatique
Bras de support avant supplémentaire
Doigt de butée supplémentaire
Zone de stationnement de 1000 mm pour les bras de soutien avant ou les aides à la flexion
Refroidisseur d'huile
Réchauffeur d'huile
Ces options doivent être précisées lors de la commande machine

Télécharger la fiche technique
