PQ200 | Oscilloscope USB PicoScope 6404E, 4 voies 500 MHz résolution fixe 8 bits, mémoire max. 2 Géch

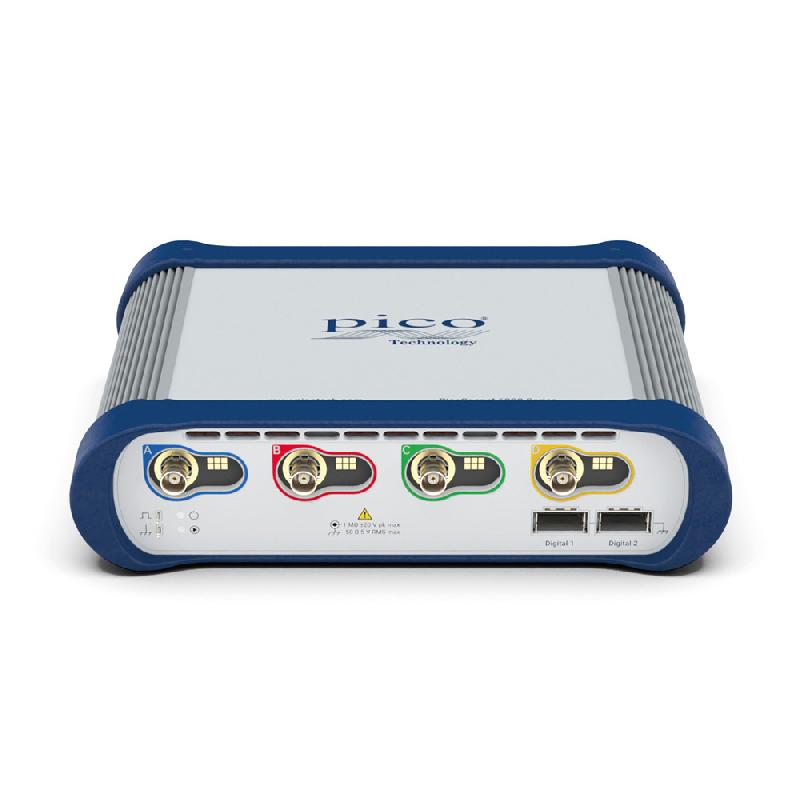

L'oscilloscope modulaire compact sans face avant PicoScope 6404E de la série 6000E, qui se pilote par le PC auquel il se connecte par USB, dispose de 4 voies analogiques sur une largeur de bande de 500 MHz, une résolution de 8 bits et 16 voies numériques (option). Cet oscilloscope fonctionne avec le logiciel d'application PicoScope 6 qui tire pleinement parti des dernières capacités d'affichage et de performance PC, fournissant des formes d'ondes propres et nettes sur des écrans de toute taille et de toute résolution.

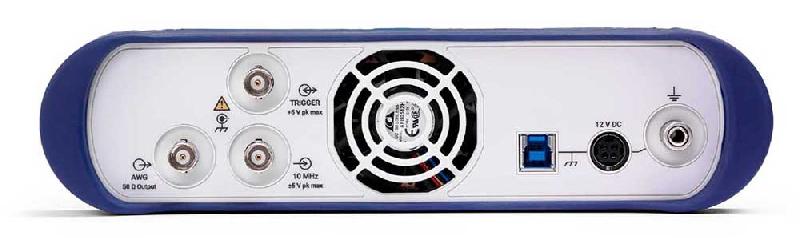

Le PicoScope 6404E est doté d'un banc de quatre convertisseurs analogiques-numériques de 1,25 Géch/s et d'une mémoire de capture de 2 Géchantillons. Il offre un riche ensemble d'outils incorporés pour le débogage des systèmes, notamment la fonction DeepMesure qui permet de capturer jusqu'à un millions de cycles. L'interface USB 3.0 ultra-rapide et l'accélération matérielle assure un affichage fluide même avec des captures longues. Le PicoScope 6404E dispose en plus d'un générateur de formes d'onde arbitraires de 50 MHz 14 bits 200 Méch/s.

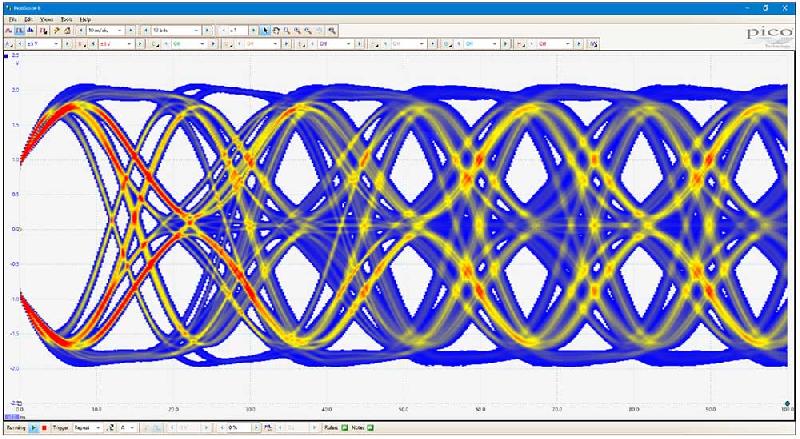

Le logiciel PC PicoScope 6 offre une interface utilisateur graphique éprouvée et présente les informations dans le domaine temporel, fréquentiel et numérique. La fonction de test de limite de masque et des alarmes définies par l'utilisateur sont incorporés, ainsi que la segmentation de mémoire de capture. il inclut des décodeurs pour 21 protocoles série ainsi que le décodage de bus parallèle des canaux numériques.

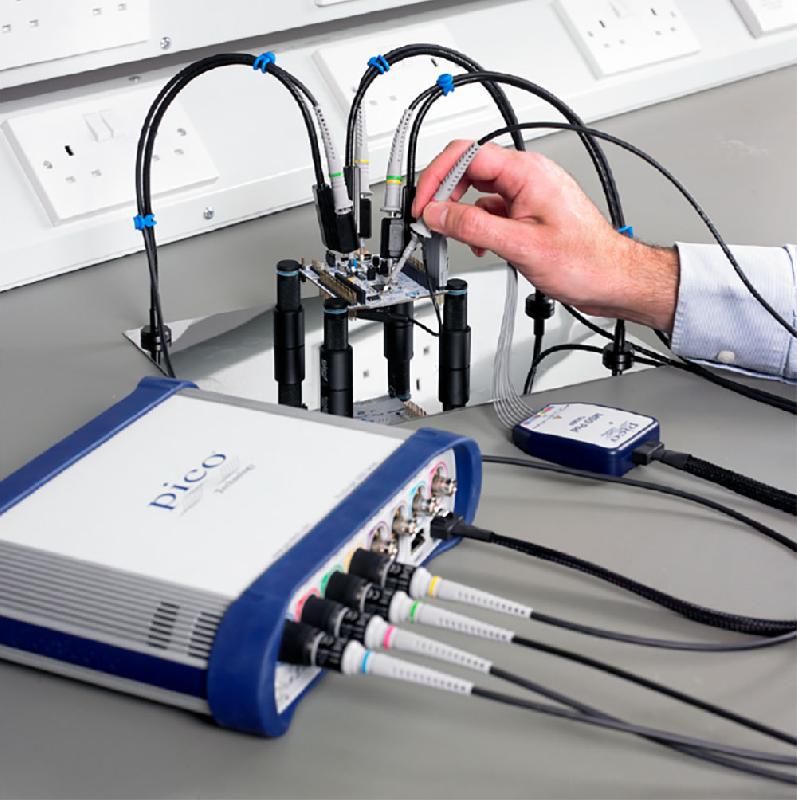

Cet oscilloscope relève les défis auxquels sont confrontés les ingénieurs et concepteurs en électronique lors du débogage de systèmes intégrés et IoT complexes dotés d'une combinaison d'éléments analogiques et numériques, comme les communications en série et en parallèle avec une signalisation basse tension à grande vitesse. Ils seront aussi donner entière satisfaction dans les domaines de l'électronique de puissance, le traitement de signal, la mécatronique, l'optronique et l'électronique automobile.



Marque : PICO
