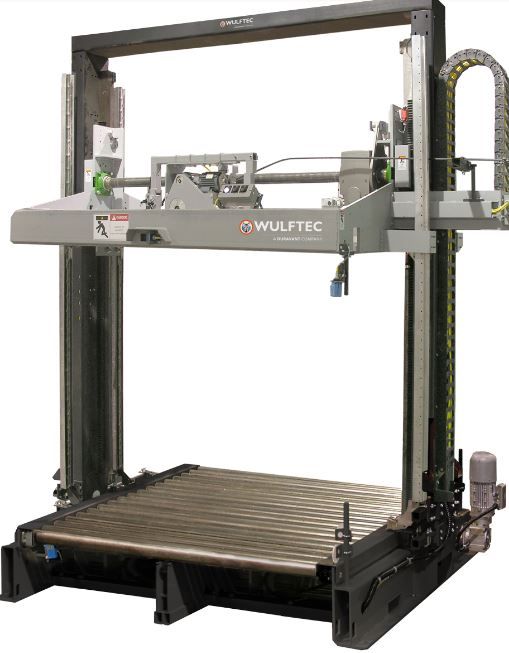

Powermaster - cercleuse automatique - wulflec - dimensions de la machine 88 po l x 139 po l x 148 po h

Description du produit La Power Master est fabriquée sur mesure pour les industries du carton et de l'imprimerie. Conception complètement électrique plus rapide et plus constante présentant moins de problèmes d'entretien que les produits de la compétition. La Power Master s'intègre facilement à une ligne de production existante afin de créer un système d'emballage continu, incluant une grande variété de convoyeurs, de dispositifs de rotation et de centrage, d'imprimantes, de scanners et de balances, etc.
Spécifications
Taux de production

• 100 charges à l'heure

Dimensions de la machine

• 88 po L x
• 139 po l x
• 148 po h

Dimensions maximum de la charge

• Le portail permet des charges de 80 po l x 80 po h

Poids maximum de la charge

• 5000

Poids approximatif à l'expédition

• 8700 lb

Exigences électriques

• 460 V /
• 3 ph /
• 60 Hz
• 30 A

Commandes

• Automate programmable Allen Bradley MicroLogix 1400
• Écran tactile couleur Allen Bradley PanelView Plus 600
• Système de contrôle 24V
• Protection contre les surcharges de courant
• Boîtier de commandes NEMA 4/12
• Cellule photoélectrique pour détection de la hauteur
• Interrupteur d'alimentation marche/arrêt avec témoin lumineux
• Moteur 460VAC avec contacteur
• Deux stations d'arrêt d'urgence (sur le panneau / sur le plateau)
• Fonction manuelle de la tête de cerclage et des convoyeurs
• Gestion intuitive des alarmes à l'écran
• Compteur de cycle pour la machine et la tête
• Fonction de remise à zéro
• Rail inférieur permettant de passer la courroie sous la palette
• 16 modèles de cerclage entièrement réglable avec signaux de communication binaires
• Compression variable 1125 lb à 8800 lb
• Variateur de vitesse Allen Bradley PowerFlex 525, 460VAC
• Contacteur Allen Bradley serie 100
• Balise d'alarme
• Prise 120 VAC dans le panneau de contrôle pour les travaux de maintenance

Tête de cerclage GT41 N

• En changeant les guides d'entrée et de sortie, la tête à la capacité de cercler avec des courroies en polyester (PET) de 3/8 po à 5/8 po de large et .020 po d'épaisseur minimale.
• Tension constante de la courroie contrôlée par variateur de vitesse Allen Bradley PowerFlex 70 Contrôle électronique du moteur couple
• Rendement régulier du scellage
• Scellage par vibration mécanique sans danger pour l'environnement
• Sections d'entrainement séparées pour une alimentation et une reprise de la courroie à haute vitesse et pour atteindre des niveaux de tension maximum
• Contrôle électronique de circulation de la courroie

Plateau electrique

• Moteur à engrenages de 7.4 HP avec contacteur Allen Bradley

Distributeur de courroie

• Le distributeur grande vitesse à système d'accumulation à palan et frein électrique peut accueillir des bobines grandeur standard de courroies en PET d'un diamètre du cur de 16 po et d'une largeur de 6 po.

Structure

• Montants d'acier robuste pliée avec cadre supérieur intégrée à la base pour une plus grande stabilité

Informations techniques

• La machine est fournie avec un manuel incluant les schémas et dessins électromécaniques, un guide de dépannage et des instructions d'installation

Caractéristiques

• Wulftec a été le premier en Amérique du Nord à utiliser des variateurs de vitesse C.A. comme équipement de série sur toutes ses machines. Pourquoi? Moins d'entretien et fiabilité accrue - vous économiserez temps et argent;
• Panneau de contrôle NEMA 4/12 étanche à l'eau et à la poussière;
• Le panneau de contrôle est bien organisé, évitant ainsi le temps perdu à chercher des fils;
• Le panneau de contrôle est approuvé UL508A;
• Conception électrique/électronique supérieure incluant un automate programmable Allen Bradley MicroLogix et des variateurs de vitesse CA;
• Un écran tactile convivial vous offre une façon simple et efficace d'ajuster et d'entretenir votre équipement;
• Tous les moteurs, détecteurs de proximité, cellules photoélectriques et autres détecteurs possèdent des prises à branchement rapide pour faciliter l'installation et l'entretien;
• Les cellules photo-électriques sont protégées et ne requièrent pas d'entretien;
• Wulftec est le seul fabriquant d'équipements d'emballage qui accorde une importance considérable à la rigidité. Toutes les structures Wulftec sont construites avec de l'acier robuste pour une performance solide, même dans les environnements les plus difficiles. Elles sont construites pour durer longtemps ;
• La section inférieure de l'arche de cerclage peut être de style standard (sous la palette) ou équipée d'une baïonnette à moteur électrique pour un cerclage à travers la palette ou offrir une combinaison des deux;
• Application de jusqu'à 8 courroies à la minute, selon l'arche de cerclage et les dimensions de la charge, la qualité de la courroie et la tension requise.
• Contrôle électronique de la tension grâce aux variateurs de vitesse, assurant ainsi une tension constante sans égard au nombre de cycles et aux conditions environnementales. La tension de la courroie peut être ajustée à partir de l'écran tactile;
• La PowerMaster peut être équipée de tables tournantes, de croix rotatives et de dispositifs de centrage en option pour tous les besoins de manutention… accommodant les charges sur et sans palette;
• Nos convoyeurs robustes demeurent insurpassés dans l'industrie;
• Des bobines de courroie de PET ayant un diamètre central de 16 po peuvent être utilisées avec ces distributeurs grande vitesse à système d'accumulation de courroie et frein électrique. Un ajustement pr&eacu
