![Poutrelle alu mp3_0](https://www.hellopro.fr/images/produit-2/9/0/4/poutrelle-alu-mp3-6857409.jpg)

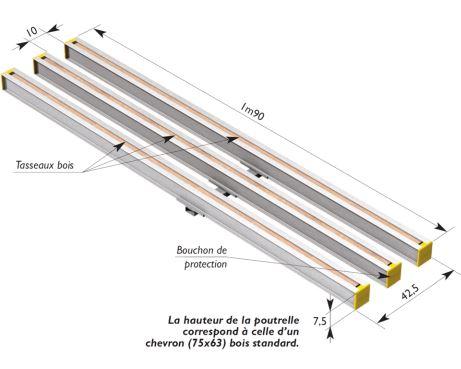

Poutrelle alu mp3
![Poutrelle alu mp3_0](https://www.hellopro.fr/images/produit-2/9/0/4/poutrelle-alu-mp3-6857409.jpg)
Description
Caractéristiques techniques :
MP1 & MP3
Section : 7,20 cm²
Moment d'inertie : 38,35 cm4
Module d'inertie : 10,23 cm3
Module d'élasticité : 700.000 daN/cm2
Flexion admissible : 136 daN.m
Tranchant admissible : 2500 daN
Réaction admissible : 2500 daN
Abaque :
Hypothèses :
Béton : 2500 daN/m3
Charge d'exécution : 150 daN/m²
Poids coffrage : 50 daN/m²
Entraxe poutrelles : 17,5 cm
Poutrelles sur 2 appuis
La limite de flèche L/300 permet de
respecter le DTU 21 pour une finition
courante.
Exemple : Pour le coffrage d'une dalle de 25 cm d'épaisseur,
l'abaque permet, pour une finition courante,
une portée jusqu'à 1m67 pour les poutrelles MP3.
La portée maximale de l'exemple est de 1m65.
Le dimensionnement des poutrelles MP3 est donc vérifié.
MP1 & MP3
Section : 7,20 cm²
Moment d'inertie : 38,35 cm4
Module d'inertie : 10,23 cm3
Module d'élasticité : 700.000 daN/cm2
Flexion admissible : 136 daN.m
Tranchant admissible : 2500 daN
Réaction admissible : 2500 daN
Abaque :
Hypothèses :
Béton : 2500 daN/m3
Charge d'exécution : 150 daN/m²
Poids coffrage : 50 daN/m²
Entraxe poutrelles : 17,5 cm
Poutrelles sur 2 appuis
La limite de flèche L/300 permet de
respecter le DTU 21 pour une finition
courante.
Exemple : Pour le coffrage d'une dalle de 25 cm d'épaisseur,
l'abaque permet, pour une finition courante,
une portée jusqu'à 1m67 pour les poutrelles MP3.
La portée maximale de l'exemple est de 1m65.
Le dimensionnement des poutrelles MP3 est donc vérifié.
