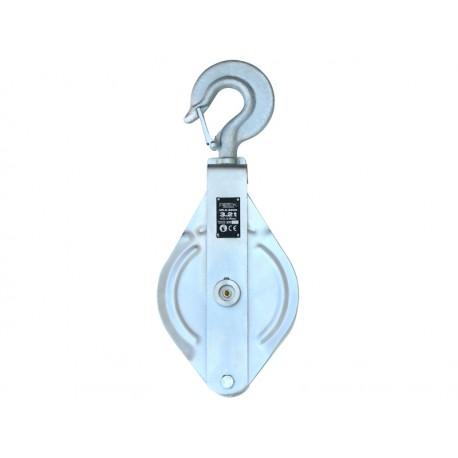

Poulie de mouflage pour câbles et treuils à câble 3.2T - RHUB188
Description
Poulie de mouflage pour câbles et treuils à câbles (charge de rupture 12000kg/12T, charge nominale 3200kg/3,2T) Poulie de mouflage, poulie à câble, charge de rupture 12T / charge nominale 3,2T, bloc articulé, bloc à câble, bloc à câble, bloc à poulie Pince à câble métallique à 1 rouleau, peut être utilisée comme poulie à câble ou poulie de renvoi, une aide indispensable pour les travaux de traction/prise de câble. Pliable, le mécanisme de verrouillage est fermé par un loquet à ressort. Crochet avec loquet de sécurité Charge de rupture 12.000kg (12 tonnes) Charge nominale 3.200kg(3,2 tonnes) Pour un diamètre de corde jusqu'à 19 mm Câble de traction approprié : RSZ-3200 Treuil adapté avec frein : RHW-A-1200 adapté à la traction au sol et au levage de chargesAu moyen de poulies de renvoi, il est possible de modifier le guide-câble d'un câble ou la répartition de la force.La charge maximale possible dépend du type d'utilisation et de l'angle de la corde (voir schéma).La poulie de corde est équipée d'un couvercle latéral pour l'ouverture. Tirez le levier de sécurité vers l'arrière, ouvrez le couvercle latéral et insérez la corde. Fermez le couvercle latéral et laissez le levier de sécurité s'engager complètement. Fixez-le au point de fixation avec le crochet rotatif, en vous assurant que le clapet de sécurité du crochet se ferme complètement. Voir la fiche technique pour plus d'informations.La poulie de câble doit être graissée par le graisseur avant utilisation.La charge de rupture décrit la force au-dessus de laquelle un objet se brise et s'applique à un système stationnaire, c'est-à-dire un système dans lequel aucun mouvement n'a lieu.Lorsqu'une charge est prise (par exemple un arbre qui a commencé à glisser ou une charge qui tombe dans la corde), des forces se produisent qui peuvent être plusieurs fois supérieures à la charge de rupture.du poids propre de la charge.Une charge de rupture de huit tonnes signifie que la poulie peut à peu près supporter une charge de huit tonnes, mais ne peut pas la rattraper lorsqu'elle tombe ou glisse.La charge nominale admissible/la capacité de charge est donc toujours bien inférieure à la charge de rupture !La charge de rupture a été déterminée selon une procédure de test standardisée et est donc une valeur de laboratoire. Cette valeur peut être réduite par des dommages ou par des conditions environnementales divergentes (par exemple, un froid extrême).Charge nominale / capacité de chargeLa charge nominale autorisée est le poids maximum qui peut être appliqué à un convoyeur.Dans le cas d'une poulie, la charge nominale est la charge qui agit sur le crochet de charge.Pour les poulies utilisées comme palans, la charge nominale admissible est de 1/4 de la charge de rupture. (EN 13157:2004)En principe, la poulie de renvoi peut être utilisée de deux manières :1 - la charge est accrochée au crochet de charge (utilisé comme poulie)Dans ce cas, la charge maximale FN sur le crochet de charge correspond à la charge nominale spécifiée.Veuillez toutefois noter que les forces de traction Fx dans la corde et sur le palan varient en fonction de l'angle de la corde.(voir figure)2 - la charge est suspendue à la corde (utilisée comme une poulie)Dans ce cas, la charge maximale Fx qui peut être levée ou tirée dépend de l'angle de la corde.Là encore, seule la force maximale Fn peut se produire au niveau du crochet de charge.(voir figure)Les poulies tout-terrain (un autre type de poulie, que nous avons également dans notre programme) ne doivent PAS être utilisées pour soulever des charges, mais pour tirer des charges.Pour ce type de poulie, la charge nominale est spécifiée à 50 % de la charge de rupture.Avec le produit proposé ici, le levage de charges est également autorisé. Les câbles métalliques utilisés doivent également avoir un facteur de sécurité 4 fois supérieur à la charge de rupture par rapport à la charge nominale.
Données techniquesNuméro de référence HUB188Modèle RUR-A-03200Capacité de charge nominale (valable pour un angle de déploiement du câble = 120°) 32 kN (3,2 t)Charge de rupture 120 kN (12 t)Nombre de rouleaux 1 (Ø 180 mm)Disposition des roulements à billes - graisser avant l'utilisation !Tétine de graissage ouiDiamètre de corde approprié Ø 6 - 19 mmLongueur totale 498 mmDistance centrale(rouleau - butée) 310 mmArrêt de l'ouverture du crochet 35 mmPoids propre 11 kgConvient aux palans à câble Rotek SZ-3200Accessoires Câble de traction 3200kg RZSPHUB00224 + câble 20/40/60mTreuil avec frein, 1200kg RHUB178 + corde 6/8mmL'angle de propagation du câble de charge influence la charge réelle sur la poulie de déviation. Selon l'application, la capacité de charge de la poulie de renvoi ne doit pas être dépassée ! Vous trouverez de plus amples informations dans la fiche technique.
Informations complémentairesPoids brut (sans emballage d'expédition) : 12,4 kilogrammesDimensions du produit brut (Lxlxh) : 530 mm x 230 mm x 125 mmDimensions d'expédition pour 1 pc/ pv (lxlxh) : 530 mm x 230 mm x 125 mm
Référence : RHUB188
Marque : ROTEK
Données techniquesNuméro de référence HUB188Modèle RUR-A-03200Capacité de charge nominale (valable pour un angle de déploiement du câble = 120°) 32 kN (3,2 t)Charge de rupture 120 kN (12 t)Nombre de rouleaux 1 (Ø 180 mm)Disposition des roulements à billes - graisser avant l'utilisation !Tétine de graissage ouiDiamètre de corde approprié Ø 6 - 19 mmLongueur totale 498 mmDistance centrale(rouleau - butée) 310 mmArrêt de l'ouverture du crochet 35 mmPoids propre 11 kgConvient aux palans à câble Rotek SZ-3200Accessoires Câble de traction 3200kg RZSPHUB00224 + câble 20/40/60mTreuil avec frein, 1200kg RHUB178 + corde 6/8mmL'angle de propagation du câble de charge influence la charge réelle sur la poulie de déviation. Selon l'application, la capacité de charge de la poulie de renvoi ne doit pas être dépassée ! Vous trouverez de plus amples informations dans la fiche technique.
Informations complémentairesPoids brut (sans emballage d'expédition) : 12,4 kilogrammesDimensions du produit brut (Lxlxh) : 530 mm x 230 mm x 125 mmDimensions d'expédition pour 1 pc/ pv (lxlxh) : 530 mm x 230 mm x 125 mm
Référence : RHUB188
Marque : ROTEK
