Postes de découpe wire handling kappa 350
Description
Kappa 350 ? coupe à la longueur voulue et dénudage
Performance élevée
Commande simple et flexible avec interface tactile
Technique de détecteurs novatrice comme aide au réglage et détection des processus
Perte de câble minimale grâce à la surveillance par détecteurs
Raccordement simple d?appareils en amont et en aval
Raccordement TopWin
Interconnexion dans le réseau de l?entreprise

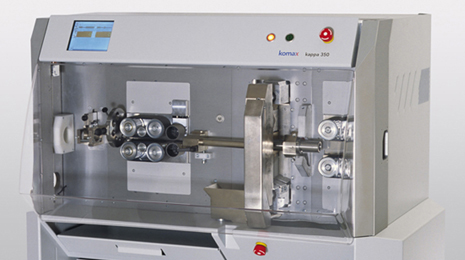

La Kappa 350 est une machine automatique de coupe et de dénudage de la toute dernière génération. Elle convainc par son très large éventail d?usinage. Avec la commande tactile extrêmement simple et flexible, des matériaux difficiles à usiner peuvent être réglés simplement et rapidement.
La conversion pour l?usinage de nouveaux câbles se fait sans outils et donc très rapidement.
Fonction
Le pack musclé basé sur le principe du double couteau pour l?usinage de câbles ronds jusqu?à 120mm² et un diamètre extérieur maximum allant jusqu?à 35mm. L?entraînement de bande puissant garantit l?usinage en douceur dans toute la plage de section. Le système de capteurs/détecteurs combiné à l?encodeur de mesure de longueurs assure en outre une détection optimale des processus et une grande précision. Les résidus de câble sont automatiquement réduits à un minimum.
Capteurs
Avec la détection automatique du diamètre du câble, un détecteur fonctionnant selon le principe de mesure inductif, les diamètres des câbles sont automatiquement déterminés, ce qui réduit considérablement le temps de réglage et de conversion et diminue les erreurs de commande. Un principe de mesure au laser et ligne CCD permet de déterminer les diamètres extérieurs des câbles ainsi que de vérifier la présence du câble pendant l?usinage.
Kappa Sensorik
Périphérie et interfaces
L?intégration des systèmes d?alimentation des câbles, des dispositifs de marquage, des dispositifs d?empilage actifs, etc., est standardisée et simple. L?intégration et la commande des systèmes à jet d?encre, notamment, ont fait l?objet d?une attention particulière. La sauvegarde des données, les mises à jour logicielles ainsi que l?importation de câbles CSV et de données de produits se font par clé USB.
Kappa Rückseite USB
Logiciel
Le logiciel utilisateur intuitif à écran tactile «TopTouch» s?appuie sur la structure TopWin maintes fois éprouvée des machines pour sertissage automatique. Avec un guidage utilisateur intégré, toutes les Kappa sont extrêmement simples à utiliser.
TopWin Kappa élargit les possibilités et les fonctions des machines automatiques de coupe et de dénudage Kappa. Le logiciel basé sur PC permet des marquages au jet d?encre, la production de séquences ou le traitement de listes de pièces. Les produits à fabriquer peuvent être chargés dans la machine d?usinage, soit directement, soit via liste de commandes.
L?interface en option WPCS (Wire Processing Communication Standard) permet la mise en réseau de machines Komax et leur intégration aisée dans les cycles de production.
Le logiciel de mise en réseau TopNet permet d?optimiser la production grâce à la création et à la gestion centralisées de pièces, d?articles et de commandes.
Avec TopConvert, les listes de commande et d?articles existantes peuvent être converties en format WPCS. Ces données peuvent être usinées directement par la machine de coupe et de dénudage.
Options / accessoires
Systèmes d?alimentation
Dérouleur passif Komax 104
Systèmes d?alimentation de câbles
ads 115, ads 119 et ads 123
Usinage préliminaire du câble
Dispositif de marquage à chaud Komax 26
Machine à estamper et à refendre Komax 62
Module de dénudage intermédiaire CSU
Inkjet ims 295 (BC/MC)
Systèmes d?empilage de câbles
Double enrouleur en bol dps 272
Enrouleur KRI 800
Appareil à ficeler dps 261
Système d?empilage de câbles dps 375
Système d?empilage de câbles KA 3000
Système d?empilage de câbles KA 6000
Section de conducteur toronné*
2.5?120mm²
AWG14?AWG5/0
Diamètre extérieur max.
35mm (1.38in.)
Plage de longueurs de câble 1mm?700000mm (0.039in.?765.53yd.)
Vitesse de transport max. du câble 4.8m/s (189in./s)
Plage du nombre de pièces 1?99999
Longueurs de dénudage max. Extraction totale
Face 1: 290mm (11.42in)
Face 2: 150mm (5.9in)
Dénudage intermédiaire Nombre × longueur max.
Programmable (nombre et longueur sans restrictions)
Détection de câble (cable detector) Standard
Détection de section automatique
(Conductor detector) Standard (détection automatique de la profondeur de coupe)
Niveau de bruit
Performance élevée
Commande simple et flexible avec interface tactile
Technique de détecteurs novatrice comme aide au réglage et détection des processus
Perte de câble minimale grâce à la surveillance par détecteurs
Raccordement simple d?appareils en amont et en aval
Raccordement TopWin
Interconnexion dans le réseau de l?entreprise
La Kappa 350 est une machine automatique de coupe et de dénudage de la toute dernière génération. Elle convainc par son très large éventail d?usinage. Avec la commande tactile extrêmement simple et flexible, des matériaux difficiles à usiner peuvent être réglés simplement et rapidement.
La conversion pour l?usinage de nouveaux câbles se fait sans outils et donc très rapidement.
Fonction
Le pack musclé basé sur le principe du double couteau pour l?usinage de câbles ronds jusqu?à 120mm² et un diamètre extérieur maximum allant jusqu?à 35mm. L?entraînement de bande puissant garantit l?usinage en douceur dans toute la plage de section. Le système de capteurs/détecteurs combiné à l?encodeur de mesure de longueurs assure en outre une détection optimale des processus et une grande précision. Les résidus de câble sont automatiquement réduits à un minimum.
Capteurs
Avec la détection automatique du diamètre du câble, un détecteur fonctionnant selon le principe de mesure inductif, les diamètres des câbles sont automatiquement déterminés, ce qui réduit considérablement le temps de réglage et de conversion et diminue les erreurs de commande. Un principe de mesure au laser et ligne CCD permet de déterminer les diamètres extérieurs des câbles ainsi que de vérifier la présence du câble pendant l?usinage.
Kappa Sensorik
Périphérie et interfaces
L?intégration des systèmes d?alimentation des câbles, des dispositifs de marquage, des dispositifs d?empilage actifs, etc., est standardisée et simple. L?intégration et la commande des systèmes à jet d?encre, notamment, ont fait l?objet d?une attention particulière. La sauvegarde des données, les mises à jour logicielles ainsi que l?importation de câbles CSV et de données de produits se font par clé USB.
Kappa Rückseite USB
Logiciel
Le logiciel utilisateur intuitif à écran tactile «TopTouch» s?appuie sur la structure TopWin maintes fois éprouvée des machines pour sertissage automatique. Avec un guidage utilisateur intégré, toutes les Kappa sont extrêmement simples à utiliser.
TopWin Kappa élargit les possibilités et les fonctions des machines automatiques de coupe et de dénudage Kappa. Le logiciel basé sur PC permet des marquages au jet d?encre, la production de séquences ou le traitement de listes de pièces. Les produits à fabriquer peuvent être chargés dans la machine d?usinage, soit directement, soit via liste de commandes.
L?interface en option WPCS (Wire Processing Communication Standard) permet la mise en réseau de machines Komax et leur intégration aisée dans les cycles de production.
Le logiciel de mise en réseau TopNet permet d?optimiser la production grâce à la création et à la gestion centralisées de pièces, d?articles et de commandes.
Avec TopConvert, les listes de commande et d?articles existantes peuvent être converties en format WPCS. Ces données peuvent être usinées directement par la machine de coupe et de dénudage.
Options / accessoires
Systèmes d?alimentation
Dérouleur passif Komax 104
Systèmes d?alimentation de câbles
ads 115, ads 119 et ads 123
Usinage préliminaire du câble
Dispositif de marquage à chaud Komax 26
Machine à estamper et à refendre Komax 62
Module de dénudage intermédiaire CSU
Inkjet ims 295 (BC/MC)
Systèmes d?empilage de câbles
Double enrouleur en bol dps 272
Enrouleur KRI 800
Appareil à ficeler dps 261
Système d?empilage de câbles dps 375
Système d?empilage de câbles KA 3000
Système d?empilage de câbles KA 6000
Section de conducteur toronné*
2.5?120mm²
AWG14?AWG5/0
Diamètre extérieur max.
35mm (1.38in.)
Plage de longueurs de câble 1mm?700000mm (0.039in.?765.53yd.)
Vitesse de transport max. du câble 4.8m/s (189in./s)
Plage du nombre de pièces 1?99999
Longueurs de dénudage max. Extraction totale
Face 1: 290mm (11.42in)
Face 2: 150mm (5.9in)
Dénudage intermédiaire Nombre × longueur max.
Programmable (nombre et longueur sans restrictions)
Détection de câble (cable detector) Standard
Détection de section automatique
(Conductor detector) Standard (détection automatique de la profondeur de coupe)
Niveau de bruit
Caractéristiques
Commande
automatique
Motorisation
électrique
