Postes de découpe wire handling kappa 330

Kappa 330 ? coupe à la longueur voulue et dénudage
Performance élevée
Commande simple et flexible avec interface tactile
Technique de détecteurs novatrice comme aide au réglage et détection des processus
Perte de câble minimale grâce à la surveillance par détecteurs
Raccordement simple d?appareils en amont et en aval
Raccordement TopWin
Interconnexion dans le réseau de l?entreprise

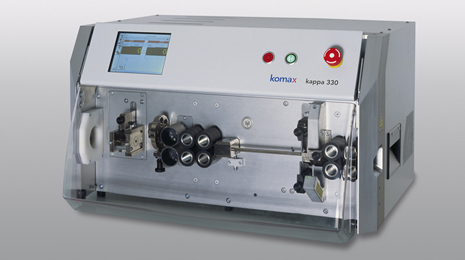

La Kappa 330 est une machine automatique de coupe et de dénudage de la toute dernière génération. Elle convainc par son très large éventail d?usinage. Avec la commande tactile extrêmement simple et flexible, des matériaux difficiles à usiner peuvent être réglés simplement et rapidement.
La conversion pour l?usinage de nouveaux câbles se fait sans outils et donc très rapidement.
Fonction
Pour l?usinage de matériaux de câble allant jusqu?à 35mm², les conducteurs multipôles d?un diamètre extérieur allant jusqu?à 16mm ou les câbles plats d?une largeur maximale de 40mm. Selon les exigences des clients, il est possible de choisir entre des entraînements de bande ou différents entraînements par doubles galets.
Capteurs
Avec la détection automatique du diamètre du câble, un détecteur fonctionnant selon le principe de mesure inductif, les diamètres des câbles sont automatiquement déterminés, ce qui réduit considérablement le temps de réglage et de conversion et diminue les erreurs de commande. Un principe de mesure au laser et ligne CCD permet de déterminer les diamètres extérieurs des câbles ainsi que de vérifier la présence du câble pendant l?usinage.
Kappa Sensorik
Périphérie et interfaces
L?intégration des systèmes d?alimentation des câbles, des dispositifs de marquage, des dispositifs d?empilage actifs, etc., est standardisée et simple. L?intégration et la commande des systèmes jet d?encre, notamment, ont fait l?objet d?une attention particulière. La sauvegarde des données, les mises à jour logicielles ainsi que l?importation de câbles CSV et de données de produits se font par clé USB.
Kappa Rückseite USB
Logiciel
Le logiciel utilisateur intuitif à écran tactile «TopTouch» s?appuie sur la structure TopWin maintes fois éprouvée des machines pour sertissage automatique. Avec un guidage utilisateur intégré, toutes les Kappa sont extrêmement simples à utiliser.
TopWin Kappa élargit les possibilités et les fonctions des machines automatiques de coupe et de dénudage Kappa. Le logiciel basé sur PC permet des marquages au jet d?encre, la production de séquences ou le traitement de listes de pièces. Les produits à fabriquer peuvent être chargés dans la machine d?usinage, soit directement, soit via liste de commandes.
L?interface en option WPCS (Wire Processing Communication Standard) permet la mise en réseau de machines Komax et leur intégration aisée dans les cycles de production existants.
Le logiciel de mise en réseau TopNet permet d?optimiser la production grâce à la création et à la gestion centralisées de pièces, d?articles et de commandes.
Avec TopConvert, les listes de commande et d?articles existantes peuvent être converties en format WPCS. Ces données peuvent être usinées directement par la machine de coupe et de dénudage.
Options / accessoires
Systèmes d?alimentation
Dérouleur passif Komax 104
Systèmes d?alimentation de câbles
ads 115, ads 119 et ads 123
Usinage préliminaire du câble
Dispositif de marquage à chaud Komax 26
Machine à estamper et à refendre Komax 62
Module de dénudage intermédiaire CSU
Inkjet ims 295 (BC/MC/BS)
Systèmes d?empilage de câbles
Double enrouleur en bol dps 272
Enrouleur KRI 800
Appareil à ficeler dps 261
Système d?empilage de câbles dps 375
Système d?empilage de câbles KA 3000
Système d?empilage de câbles KA 6000
Section de conducteur toronné*
0.22?35mm²
AWG24?AWG2
Diamètre extérieur max.
16mm (0.63in.)
Plage de longueurs de câble 1mm?700000mm (0.039in.?765.53yd.)
Vitesse de transport max. du câble 4.0m/s (157.5in./s)
Plage du nombre de pièces 1?99999
Longueurs de dénudage max. Extraction totale
Face 1: 180mm (7.09in)
Face 2: 50mm (1.97in)
Semi-extraction
Face 1: 999.9mm (39.37in)
Face 2: 999.9mm (39.37in)
Dénudage intermédiaire Nombre × longueur max.
Programmable (nombre et longueur sans restrictions)
Détection de câble (cable detector) En option
Détection de section automatique
(Conductor detector) En option
Niveau de bruit
