des portes sectionnelles industrielles a une épaisseur de feuille de porte de 80mm. Ils constituent donc le premier choix pour toutes les zones nécessitant une séparation thermique de haute qualité.
Nos produits atteignent un excellent effet thermique en combinant de nombreuses
Caractéristiques constructives :
Les panneaux en acier à double paroi, d'une épaisseur de 80 mm, sont revêtus de mousse de polyuréthane (PU) hautement isolante et thermiquement séparés les uns des autres.
Sections acier 80 mm pour une isolation thermique de 50% plus
Valeur extrêmement basse de 0,58 W / (m2k)
Addition parfaite : Vitrage hautement isolant
Caractéristiques des performances(EN 13241-1)
- Isolation thermique: EN 13241-1, Annexe B EN 12428
- - U = 0,27 W / (m²K) (panneau 80 mm)
- - U = 0,59 W / (m²K) (porte complète * sans portillon)
- * environ. Zone de porte de 25 m²
Résistance aux charges de vent selon EN 12424
- classe 2 (max. 450 Pa)
- classe 3 (700 Pa max.)
- (largeur de porte jusqu'à 8.000mm en option)
Résistance à la pénétration de l'eau: conforme à la norme EN 12425
Perméabilité à l'air: conforme à la norme EN 12426
Performance au feu: selon DIN EN 4102
- matériau de construction de porte élément de classe B2
Valeur d'isolation acoustique selon EN717-1- Rw = 23 dB
- Installation
- Maçonnerie
- Béton
- Structures en acier
- Bois
Tailles disponibles
Dimensions:- Largeur: 2000 - 8000 mm
- Hauteur: 1875 - 6000 mm
(plus de dimensions sur demande)

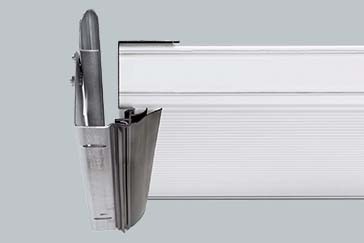

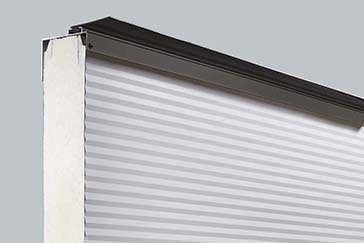

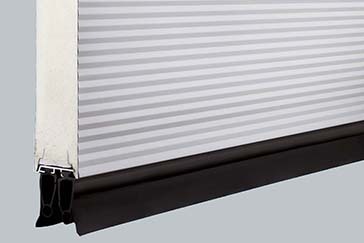

Section de porte
- Section de porte séparée thermiquement, consiste sections de porte individuelles, galvanisées tôles d'acier; profondeur d'installation: 80 mm
- Isolation: mousse de polyuréthane
Côté extérieur sans rainure, micro-profilé, côté intérieur à motifs de stucco En option: intérieur et extérieur horizontalement et stuc à motifs. De série en gris blanc (similaire à RAL 9002), disponible en option dans toutes les couleurs RAL
Vitrage
Sur demande, nous pouvons également fournir le SW 80 avec vitrage éléments. A cet effet, des triples ou quadruples hautement isolants des éléments de vitrage sont utilisés. Egalement disponible en option dans version extrêmement résistante aux rayures.
Motorisation
Entraînement par arbre, entraînement par chaîne, tension triphasée 400V 3 ~ Ph, 50 Hz, 60% ED, classe de protection IP 65, avec manivelle de secours, approuvé par le TÜV
Entraînement par arbre avec tension alternative 230 Volt 1 ~ Ph, 50 Hz, 60% ED, protection cl. IP 65, avec manivelle d'urgence, approuvé par le TÜV, combiné à une commande de convertisseur de fréquence avec “soft” -start et “soft” stop
Entraînement direct comme porte sans ressort sans compensation de poids, tension triphasée 400V 3 ~ Ph, 50Hz, ED 60%, protection classe IP 65, avec manivelle de secours, approuvé TÜV, dispositif de sécurité intégré
Contrôle
Pour les transmissions par arbre et par chaîne, prêt à brancher, précâblé et avec prise CEE. Dans l'usage de base noté comme contrôle d'homme mort.
Fonctionne sans dispositif de sécurité à bord de fermeture, tension de commande 24V, sécurité très basse tension, classe de protection IP 65, boutons poussoirs ouverts-arrêtés-fermés
Contrôle par impulsions (mode automatique “fermer“) en liaison avec la fermeture dispositif de sécurité de bord
Télécommande radio
- Fermeture automatique en combinaison avec des feux de circulation
- Contrôle de la circulation
Équipement en option
- Boîtier
- Panneaux fixes
- Rail d'arrêt
- Couleurs spéciales RAL
