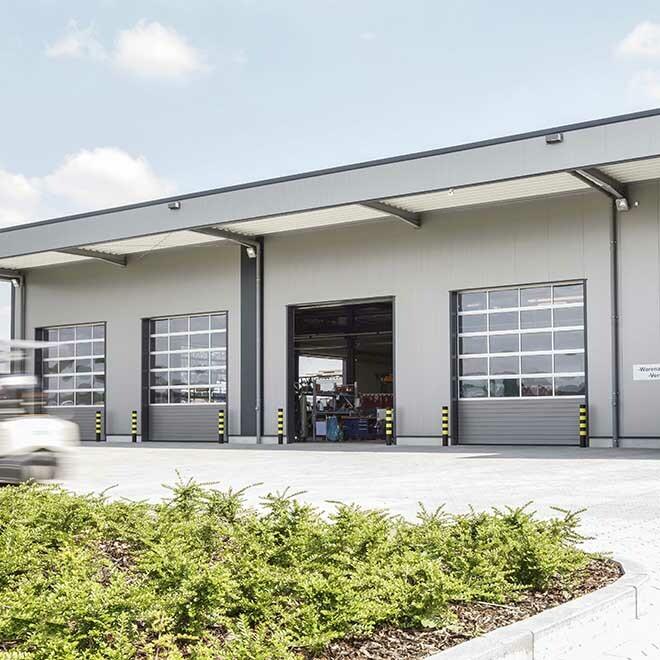

Porte sectionnelle industrielle de construction élégante en aluminium, robuste grâce à la base de lamelles en acier - Teckentrup SLW 40

La porte sectionnelle Teckentrup SLW 40 avec base à lattes en acier et construction élégante en aluminium est l'alternative parfaite si la durabilité et la pénétration de la lumière sont également recherchées. Parce que les éléments de vitrage permettent une grande quantité de lumière dans le bâtiment.

Construction de cadre en aluminium élégant
Robuste grâce à la base de lamelles en acier
Éclairage généreux

Caractéristiques de performance (selon EN 13241-1)

Isolation thermique: EN 13241-1, Annexe B EN 12428
U = 3,1 W / (m²K) (porte* sans portillon avec double vitrage)
U = 3,5 W / (m²K) (porte* avec portillon sans double vitrage)
U en option = 2,4 W / (m²K) (porte* avec feuille multicouche à 5 chambres)
U en option = 2,9 W / (m²K) (porte * avec triple vitrage KS)
environ. surface de porte de 25 m²

Résistance aux charges de vent selon EN 12424

classe 2 (max. Pa) (avec / sans portillon)

Résistance à la pénétration de l'eau: conforme à la norme EN 12425

classe 2/3 ** (sans portillon)
classe 1/3 * (avec portillon)
avec équipement supplémentaire

Perméabilité à l'air: conforme à la norme EN 12426

classe 3 (avec / sans portillon)

Performance au feu: selon DIN EN 4102

matériau de construction de porte élément de classe B2

Valeur d'isolation acoustique selon EN717-1 - Rw = 23 dB
Installation
Maçonnerie
Béton
Structures en acier
Bois

Tailles disponibles

Dimensions:
Largeur: 2000 - 8000 mm
Hauteur: 1875 - 6000 mm
(plus de dimensions sur demande)

Section de porte
Structure en profilés d'aluminium; Section laminée à froid sans séparation thermique: AL-MG-SI 0.5
Surface anodisée E6 / EV1, remplie en standard avec double vitrage synthétique 20 mm, incolore, synthétique bande de maintien, noir avec joint

Vitrage

Bande vitrée en tant que section séparée constituée de profilés en alu
Surface anodisée E6 / EV1, remplie en standard de 20 mm double vitrage synthétique, incolore, bande de maintien synthétique.
Hauteur maximale du cadre: 750 mm
Double vitrage standard 20 mm
Disponible en option en version anti-rayures
Autres remplissages disponibles sur demande (verre texturé, panneau ISO, calandre élargie, plaque perforée)

Motorisation
Entraînement par arbre, entraînement par chaîne, tension triphasée 400V 3 ~ Ph, 50 Hz, 60% ED, classe de protection IP 65, avec manivelle de secours, approuvé par le TÜV

Entraînement par arbre avec tension alternative 230 Volt 1 ~ Ph, 50 Hz, 60% ED, protection cl. IP 65, avec manivelle d'urgence, approuvé par le TÜV, combiné à une commande de convertisseur de fréquence avec “soft” -start et “soft” stop

Entraînement direct comme porte sans ressort sans compensation de poids, tension triphasée 400V 3 ~ Ph, 50Hz, ED 60%, protection classe IP 65, avec manivelle de secours, approuvé TÜV, dispositif de sécurité intégré

Contrôle
Pour les transmissions par arbre et par chaîne, prêt à brancher, précâblé et avec prise CEE. Dans l'usage de base noté comme contrôle d'homme mort. Fonctionne sans dispositif de sécurité à bord de fermeture, tension de commande 24V, sécurité très basse tension, classe de protection IP 65, boutons poussoirs ouverts-arrêtés-fermés

Contrôle par impulsions (mode automatique “fermer“) en liaison avec la fermeture dispositif de sécurité de bord

Télécommande radio
Fermeture automatique en combinaison avec des feux de circulation
Contrôle de la circulation

Équipement en option
