Porte piétonne tormax imotion 2302 / commande manuelle

Domaine d?application
- Portes coulissantes automatiques avec
déplacement dynamique pour les passages
de personnes
- Portes extérieures et intérieures, également
dans des zones sensibles au bruit
- Portes linéaires avec 1 ou 2 vantaux coulis-
sants, avec et sans parties latérales
- Portes télescopiques pour passages étroits
- Installations en mode SAS ou coupe vent
- Chemins de fuite et issues de secours
- Fréquences de personnes élevée
Fonctionnalité
- 6 modes d?opération (automatique, ouver-
ture réduite, sortie, ouverture permanente,
fermé, fonctionnement manuel)
- Vitesse d?ouverture et de fermeture réglable
- Durées d?ouverture réglables
- Commande par horloge ou pas à pas
- 8 entrées programmables, dont 4 testables
pour sécurités, extensibles de façon modulaire
- 3 sorties programmables, extensibles de
façon modulaire
- Interfaces LIN, RS232
Sécurités
- Possibilités de raccordement pour la tech-
nique de commande
- Limitation de force surveillée réglable
- Sensibilité d?inversion réglable
- Réglable pour Low-Energy
Technologie
- Entraînement de porte électromécanique
- Moteur synchrone CA à entraînement di-
rect, silencieux, efficace, durable
- Commande iMotion programmable et
modulaire avec des fonctions complètes de
surveillance et de diagnostique, Niveau de
performance D
Accessoires
- Verrouillage électromécanique
- Interrupteur à clé
- Ouverture d?urgence mécanique
- Module batterie pour service de secours
- Frein d?arrêt complémentaire
- Surveillance de la vitesse en état hors tension
- Module entrée / sortie
- Module réseau
- Kit supplémentaire 2302.R pour ouverture d?urgence électro-mécanique dans les
chemins de fuite
Dimensions
- Standard: hauteur de construction 150 mm,
profondeur 165 mm
- Télescope: hauteur de construction 150 mm,
profondeur 247 mm
Données de la porte
- Largeurs des ouvertures de portes
standard: 700 ? 3000 mm
télescope deux vantaux: 800 ? 3000 mm
télescope quatre vantaux: 1600 ? 3800 mm
- Poids des vantaux de portes max.
un vantail: 1 × 200 kg / 1 × 150 kg 1)
deux vantaux: 2 × 180 kg / 2 × 130 kg 1)
télescopique à deux vantaux: 2 × 120 kg
télescopique à quatre vantaux: 4 × 100 kg
Raccordement au réseau
- 230 VCA 50/60 Hz
Puissance absorbée
- 8 ? 190 W

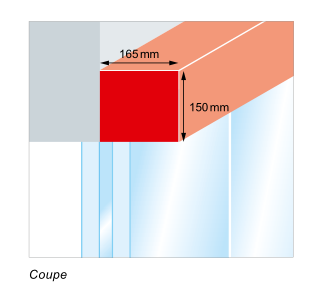

Coupe
Homologations
(directives, normes)
- CE (2006/95/EG, 2004/108/EG, 2006/42/EG)
- TÜV (EN 16005 ? 1 millions de cycles avec
4000 cycles / jour)
- AutSchR (iMotion 2302.R)
- RoHS
