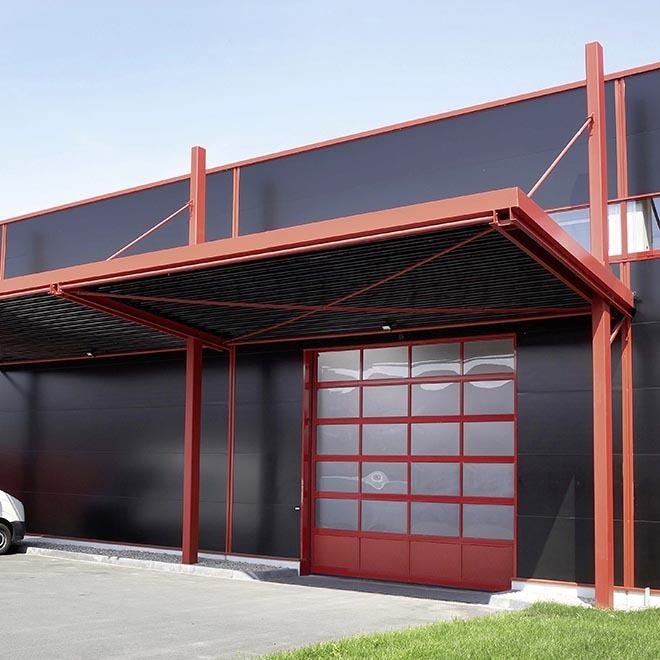

Porte industrielle sectionnelle avec profil en aluminium et vitrages perméable à la lumière - Teckentrup SL 40

La porte sectionnelle Teckentrup SL 40 avec profil en aluminium et vitrages est extrêmement perméable à la lumière et confère à chaque bâtiment un style élégant. La forte pénétration de la lumière fournit un environnement de travail convivial.
Profil de cadre en aluminium

Design élégant
Vitrage extrêmement perméables à la lumière
Entraînements adaptés à tous les types de portes

Caractéristiques de performance (selon EN 13241-1)

Isolation thermique: EN 13241-1, Annexe B EN 12428
U = 3,3 W / (m²K) (porte * sans portillon sans double vitrage)
U = 3,7 W / (m²K) (porte * avec portillon sans double vitrage), en option: U = 2,6 W / (m²K)
U = 3,1 W / (m²K) (porte * avec triple vitrage KS)
environ. surface de porte de 25 m²

Résistance aux charges de vent selon EN 12424

Classe 2 (max. Pa) (avec / sans portillon)

Résistance à la pénétration de l'eau: conforme à la norme EN 12425

classe 2/3 ** (sans portillon)
classe 1/3 ** (avec portillon)
** avec équipement supplémentaire

Perméabilité à l'air: conforme à la norme EN 12426

classe 3 (avec / sans portillon)

Performance au feu: selon DIN EN 4102

matériau de construction de porte élément de classe B2

Installation

Maçonnerie
Béton
Structures en acier
Bois

Tailles disponibles

Dimension modulaire:
Largeur: 2000 - 8000 mm
Hauteur: 1875 - 6000 mm
(plus de dimensions sur demande)

Section de porte

Structure en profilés d'aluminium; Section laminée à froid sans séparation thermique: AL-MG-SI 0.5
Surface anodisée E6 / EV1, remplie en standard avec double vitrage synthétique 20 mm, incolore, synthétique bande de maintien, noir avec joint

Vitrage

Vitrage synthétique standard 20 mm
Hauteur maximale de la section: 750 mm
Disponible en option en version anti-rayures
Autres remplissages disponibles sur demande (verre texturé, panneau ISO, calandre élargie, plaque perforée)

Motorisation
Entraînement par arbre, entraînement par chaîne, tension triphasée 400V 3 ~ Ph, 50 Hz, 60% ED, classe de protection IP 65, avec manivelle de secours, approuvé par le TÜV

Entraînement par arbre avec tension alternative 230 Volt 1 ~ Ph, 50 Hz, 60% ED, protection cl. IP 65, avec manivelle d'urgence, approuvé par le TÜV, combiné à une commande de convertisseur de fréquence avec “soft” -start et “soft” stop

Entraînement direct comme porte sans ressort sans compensation de poids, tension triphasée 400V 3 ~ Ph, 50Hz, ED 60%, protection classe IP 65, avec manivelle de secours, approuvé TÜV, dispositif de sécurité intégré

Contrôle
Pour les transmissions par arbre et par chaîne, prêt à brancher, précâblé et avec prise CEE. Dans l'usage de base noté comme contrôle d'homme mort. Fonctionne sans dispositif de sécurité à bord de fermeture, tension de commande 24V, sécurité très basse tension, classe de protection IP 65, boutons poussoirs ouverts-arrêtés-fermés

Contrôle par impulsions (mode automatique “fermer“) en liaison avec la fermeture dispositif de sécurité de bord

Télécommande radio
