Pompes centrifuges horizontales gabbioneta rmak - api 685 type oh2

Pompes centrifuges
Les pompes de la série Gabbioneta™ RMAK minimisent les charges radiales et les flèches d'arbre dans les environnements les plus difficiles.

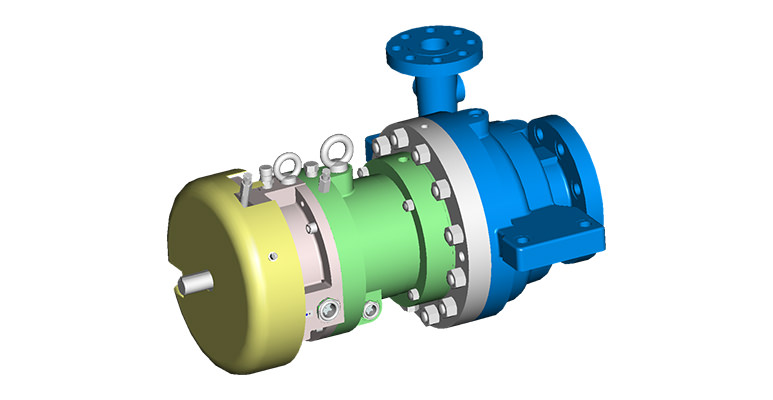

Les pompes centrifuges API 685 Gabbioneta™ RMAK type OH2 offrent une conception éprouvée basée sur une roue horizontale en porte-à-faux à une ouïe à plan de joint vertical portée sur l'axe. Basées sur une construction à extraction par l'arrière pour faciliter l'entretien, ces pompes robustes se caractérisent par un logement de palier étanche aux contaminants, une pompe étanche et le confinement statique du fluide pompé.
Les pompes process standard de la gamme RMAK sont fabriquées exclusivement à partir de matériaux de classe API 610, avec possibilité d'utiliser des matériaux spéciaux sur demande. Les classes et les puissances nominales peuvent être conçues sur spécifications.
Caractéristiques/Avantages clés
Vaste choix de roues multiples pour un rendement optimal, dont plus de 100 transmissions hydrauliques différentes
Configuration à double volute pour minimiser les charges radiales et les flèches d'arbre, à partir d'une taille de refoulement de 3"
Pieds montés sur l'axe central pour une stabilité HT
Carter, châssis et socle conçus pour minimiser les flèches d'arbres en cas de charge importante de la buse
Bagues d'usure et trous d'équilibrage optimisés pour une plus longue durée de vie même dans les conditions d'aspiration les plus difficiles
Pompes étanches
Confinement statique du fluide pompé
Adaptées pour les conditions de service dangereuses
Applications
Raffineries
Installations chimiques et pétrochimiques
Systèmes auxiliaires d'installations de traitement de l'eau d'alimentation et de centrales électriques
Processus
Production gazière et pétrolière
Raffinerie et pétrochimie (Oil & Gas)
Service sévère
Normes de conception
API 610 11e édition
Catégories de conception
Pression de service jusqu'à 210 barg (3 000 Psig)
Tailles/Dimensions
Buses de 3" / 2" à 16" / 16" inches
Catégorie de pression/puissance
En fonction des besoins spécifiques
Amplitude thermique
de -100 °C (-150 °F) à 450 °C (850 °F)
Capacité
jusqu'à 2 500 m3/h (11 000 Gpm)
Matériaux
Tous matériaux de classe API610 + matériaux spéciaux sur demande
