Pompes centrifuges horizontales gabbioneta dsa - api 610 type bb2

Pompes centrifuges
Les pompes centrifuges type BB2 Gabbioneta™ DSA garantissent équilibre axial, fiabilité éprouvée et facilité d'entretien dans les conditions les plus difficiles, y compris des températures supérieures à 120 °C.

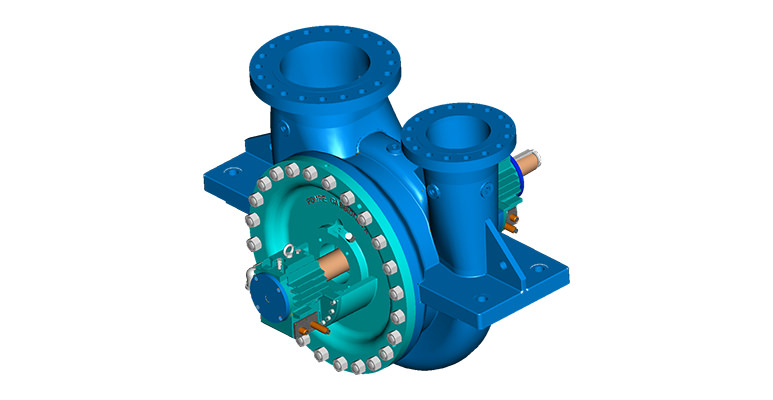

Les pompes process série lourde de la gamme Gabbioneta™ DSA-BB2 présentent un axe de rotation horizontal entre les paliers avec un corps à plan de joint axial et une roue à deux ouïes. Les tuyères d'aspiration et de refoulement, intégralement moulées avec le corps de pompe, sont montées en ligne selon une disposition « haut-haut ». Les tuyères sont également disponibles en montage « latéral-haut », en ligne ou côte-à-côte sur demande.
Un diffuseur premier étage à une ou deux grandes ouïes satisfait les exigences de NPSH réduit, tandis que le corps de pompe à montage central garantit la stabilité au-delà de 120 °C (250 °F).
Caractéristiques/Avantages clés
Une roue fermée à deux ouïes et son moyeu plein assurent l'équilibre axial dans différentes conditions de service.
Les presse-étoupe de construction, conformes aux normes API 682, acceptent tous les types de garnitures mécaniques ou de joints de presse-étoupe et sont moulés avec le corps et le couvercle de pompe pour assurer la durabilité.
Les tuyères sont également disponibles en montage « latéral-haut », en ligne ou côte-à-côte sur demande.
Des labyrinthes et des déflecteurs sont prévus au niveau des deux corps de palier pour maximiser la protection contre la saleté
Conception standardisée compatible avec toutes les pompes Gabbioneta™ BB
Le rotor fonctionne loin de sa vitesse de rotation critique
L'alignement radial du rotor est obtenu grâce à une conception appropriée et un usinage de précision
Chemise de vapeur intégrale disponible.
Pression de service jusqu'à 100 barg (1 400 Psig)
Tailles de 8" / 4" à 32" / 24" buse
Plage de température de -30 °C (-20 °F) à 455 °C (850 °F)
Capacité jusqu'à 13 000 m3/h (57 000 US gpm)
Tous matériaux de classe API 610, plus matériaux spéciaux sur demande
Applications
Transport de fluides
Raffineries
Installations pétrochimiques
« Chargement à chaud »
Processus
Production gazière et pétrolière
Raffinerie et pétrochimie (Oil & Gas)
Service sévère
Normes de conception
API 610 11e édition
Catégories de conception
Pression de service jusqu'à 100 barg (1 400 Psig)
Tailles/Dimensions
de 8" / 4" à 32" / 24" inches
Catégorie de pression/puissance
En fonction des besoins spécifiques
Amplitude thermique
de -30 °C (-20 °F) à 455 °C (850 °F)
Capacité
Capacité jusqu'à 13 000 m3/h (57 000 USgpm)
Matériaux
Tous matériaux de classe API610 + matériaux spéciaux sur demande
