![Pompes centrifuges horizontales gabbioneta dh - ddh - api 610 type bb2_0](https://www.hellopro.fr/images/produit-2/4/4/8/pompes-centrifuges-horizontales-gabbioneta-dh-ddh-api-610-type-bb2-5805844.jpg)

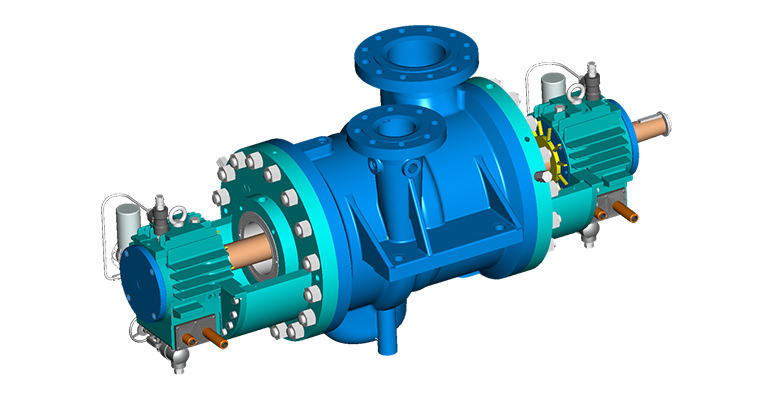

Pompes centrifuges horizontales gabbioneta dh - ddh - api 610 type bb2
![Pompes centrifuges horizontales gabbioneta dh - ddh - api 610 type bb2_0](https://www.hellopro.fr/images/produit-2/4/4/8/pompes-centrifuges-horizontales-gabbioneta-dh-ddh-api-610-type-bb2-5805844.jpg)
Description
Pompes centrifuges
Conçues pour offrir une fiabilité de fonctionnement et une simplicité d'entretien optimales, les pompes process Gabbioneta™ DH et DDH garantissent souplesse et stabilité de service à hautes températures.
Les pompes process série lourde de la gamme Gabbioneta® DH / DDH présentent un axe de rotation horizontal entre les paliers, un corps à plan de joint axial et une roue à une (DH) ou deux (DDH) ouïes. Les tuyères d'aspiration et de refoulement, intégralement moulées avec le corps de pompe, sont montées en ligne selon une disposition « haut-haut ». Les tuyères sont également disponibles en montage « latéral-haut », en ligne ou côte-à-côte sur demande.
Une ligne d'équilibrage de bonne dimension, entre le second étage et l'aspiration, maintient les pressions de presse-étoupe dans des limites facilement acceptables par n'importe quel type de garniture mécanique tout en minimisant la poussée axiale.
Caractéristiques/Avantages clés
Les presse-étoupe de construction conforme aux normes API 682, acceptent tous les types de garnitures mécaniques ou de joints de presse-étoupe.
Le corps à montage central assure la stabilité au-delà de 120 °C (250 °F)
Des labyrinthes et des déflecteurs sont prévus au niveau des deux corps de palier pour maximiser la protection contre la saleté
Le rotor fonctionne loin de sa vitesse de rotation critique
L'alignement radial du rotor est obtenu grâce à une conception appropriée et un usinage de précision
Standardisation avec les autres gammes de pompes BB
Concasseur de coke disponible
Trois types de paliers sont proposés au choix : palier radial à billes avec butée à billes ; palier radial à douille avec butée ; palier radial à douille avec butée à patins oscillants.
Pression de service jusqu'à 150 bar (2 200 Psig)
Tailles de 3" / 2" à 16" / 12" buse
Plage de température de -30 °C (-20 °F) à 455 °C (850 °F)
Capacité DH jusqu'à 350 m3/h (1 500 US gpm)
Capacité DDH jusqu'à 2 000 m3/h (8 800 US gpm)
Tous matériaux de classe API 610, plus matériaux spéciaux sur demande
Applications
Transport de fluides
Raffineries
Installations pétrochimiques
« Chargement à chaud »
Processus
Production gazière et pétrolière
Raffinerie et pétrochimie (Oil & Gas)
Service sévère
Normes de conception
API 610 11e édition
Catégories de conception
Pression de service jusqu'à 150 bar (2 200 Psig)
Tailles/Dimensions
de 3" / 2" à 16" / 12" inches
Catégorie de pression/puissance
En fonction des besoins spécifiques
Amplitude thermique
de -30 °C (-20 °F) à 455 °C (850 °F)
Capacité
Capacité DH jusqu'à 350 m3/h (1 500 US gpm). Capacité DDH jusqu'à 2 000 m3/h (8 800 US gpm)
Matériaux
Tous matériaux de classe API610 + matériaux spéciaux sur demande
Conçues pour offrir une fiabilité de fonctionnement et une simplicité d'entretien optimales, les pompes process Gabbioneta™ DH et DDH garantissent souplesse et stabilité de service à hautes températures.
Les pompes process série lourde de la gamme Gabbioneta® DH / DDH présentent un axe de rotation horizontal entre les paliers, un corps à plan de joint axial et une roue à une (DH) ou deux (DDH) ouïes. Les tuyères d'aspiration et de refoulement, intégralement moulées avec le corps de pompe, sont montées en ligne selon une disposition « haut-haut ». Les tuyères sont également disponibles en montage « latéral-haut », en ligne ou côte-à-côte sur demande.
Une ligne d'équilibrage de bonne dimension, entre le second étage et l'aspiration, maintient les pressions de presse-étoupe dans des limites facilement acceptables par n'importe quel type de garniture mécanique tout en minimisant la poussée axiale.
Caractéristiques/Avantages clés
Les presse-étoupe de construction conforme aux normes API 682, acceptent tous les types de garnitures mécaniques ou de joints de presse-étoupe.
Le corps à montage central assure la stabilité au-delà de 120 °C (250 °F)
Des labyrinthes et des déflecteurs sont prévus au niveau des deux corps de palier pour maximiser la protection contre la saleté
Le rotor fonctionne loin de sa vitesse de rotation critique
L'alignement radial du rotor est obtenu grâce à une conception appropriée et un usinage de précision
Standardisation avec les autres gammes de pompes BB
Concasseur de coke disponible
Trois types de paliers sont proposés au choix : palier radial à billes avec butée à billes ; palier radial à douille avec butée ; palier radial à douille avec butée à patins oscillants.
Pression de service jusqu'à 150 bar (2 200 Psig)
Tailles de 3" / 2" à 16" / 12" buse
Plage de température de -30 °C (-20 °F) à 455 °C (850 °F)
Capacité DH jusqu'à 350 m3/h (1 500 US gpm)
Capacité DDH jusqu'à 2 000 m3/h (8 800 US gpm)
Tous matériaux de classe API 610, plus matériaux spéciaux sur demande
Applications
Transport de fluides
Raffineries
Installations pétrochimiques
« Chargement à chaud »
Processus
Production gazière et pétrolière
Raffinerie et pétrochimie (Oil & Gas)
Service sévère
Normes de conception
API 610 11e édition
Catégories de conception
Pression de service jusqu'à 150 bar (2 200 Psig)
Tailles/Dimensions
de 3" / 2" à 16" / 12" inches
Catégorie de pression/puissance
En fonction des besoins spécifiques
Amplitude thermique
de -30 °C (-20 °F) à 455 °C (850 °F)
Capacité
Capacité DH jusqu'à 350 m3/h (1 500 US gpm). Capacité DDH jusqu'à 2 000 m3/h (8 800 US gpm)
Matériaux
Tous matériaux de classe API610 + matériaux spéciaux sur demande
