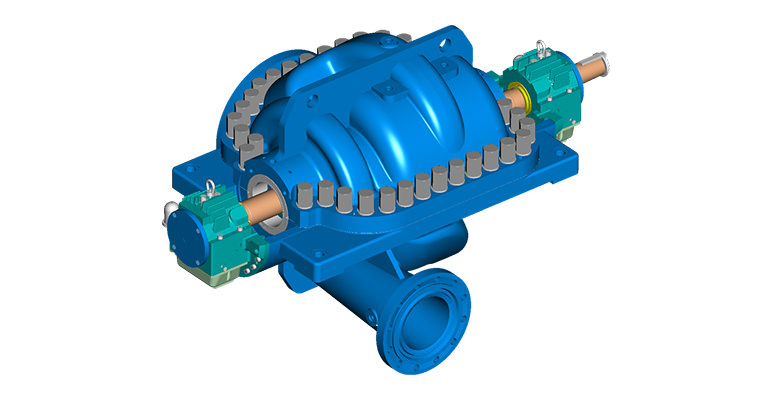

![Pompes centrifuges horizontales gabbioneta axd - axdd - api 610 type bb1_0](https://www.hellopro.fr/images/produit-2/3/4/8/pompes-centrifuges-horizontales-gabbioneta-axd-axdd-api-610-type-bb1-5805843.jpg)
Pompes centrifuges horizontales gabbioneta axd - axdd - api 610 type bb1
![Pompes centrifuges horizontales gabbioneta axd - axdd - api 610 type bb1_0](https://www.hellopro.fr/images/produit-2/3/4/8/pompes-centrifuges-horizontales-gabbioneta-axd-axdd-api-610-type-bb1-5805843.jpg)
Description
Pompes centrifuges
D'entretien facile, les pompes BB1 Gabbioneta™ AXD/AXDD offrent une fiabilité éprouvée dans les conditions difficiles qui caractérisent généralement les raffineries et les installations pétrochimiques.
Les pompes process Gabbioneta™ AXD présentent un axe de rotation horizontal entre les paliers, un corps à plan de joint axial et une roue à deux ouïes. Les tuyères d'aspiration et de refoulement, qui sont moulées intégralement avec le corps de pompe, sont montées en ligne.
Une ligne d'équilibrage de bonne dimension, entre le second étage et l'aspiration, maintient les pressions de presse-étoupe dans les limites. Le corps à montage central garantit la stabilité à hautes températures. Trois types de paliers sont proposés au choix :
Palier radial à billes avec butée à billes
Palier radial à douille avec butée à billes
Palier radial à douille avec butée à patins oscillants
Caractéristiques/Avantages clés
Roue fermée à deux ouïes avec moyeu plein pour assurer l'équilibre axial dans différentes conditions de service
Le rotor fonctionne loin de sa vitesse de rotation critique
Conception standardisée compatible avec toutes les pompes Gabbioneta™ BB
Roue fermée monoétage à deux ouïes (AXD) ou roue fermée à deux étages à une ou deux ouïes (AXDD) avec moyeu plein pour assurer l'équilibre axial dans différentes conditions de service
Le rotor fonctionne loin de sa vitesse de rotation critique
L'alignement radial du rotor est obtenu grâce à une conception appropriée et un usinage de précision
Pression de service jusqu'à 60 bar (900 Psig)
Tailles de 8" / 6" à 32" / 24" buse
Plage de température de -30 °C (-20 °F) à 200 °C (400 °F)
Capacité jusqu'à 13 000 m3/h (57 000 USgpm)
Tous matériaux de classe API 610, plus matériaux spéciaux sur demande
Applications
Transport de fluides
Raffineries
Installations pétrochimiques
Lutte contre l'incendie
Processus
Production gazière et pétrolière
Raffinerie et pétrochimie (Oil & Gas)
Service sévère
Normes de conception
API 610 11e édition
Catégorie de conception
Pression de service jusqu'à 60 barg (900 Psig)
Tailles/Dimensions
Buses de 8" / 6" à 32" / 24" inches
Catégorie de pression/puissance
En fonction des besoins spécifiques
Amplitude thermique
de -30 °C (-20 °F) à 200 °C (400 °F)
Capacité
Capacité jusqu'à 13 000 m3/h (57 000 USgpm)
D'entretien facile, les pompes BB1 Gabbioneta™ AXD/AXDD offrent une fiabilité éprouvée dans les conditions difficiles qui caractérisent généralement les raffineries et les installations pétrochimiques.
Les pompes process Gabbioneta™ AXD présentent un axe de rotation horizontal entre les paliers, un corps à plan de joint axial et une roue à deux ouïes. Les tuyères d'aspiration et de refoulement, qui sont moulées intégralement avec le corps de pompe, sont montées en ligne.
Une ligne d'équilibrage de bonne dimension, entre le second étage et l'aspiration, maintient les pressions de presse-étoupe dans les limites. Le corps à montage central garantit la stabilité à hautes températures. Trois types de paliers sont proposés au choix :
Palier radial à billes avec butée à billes
Palier radial à douille avec butée à billes
Palier radial à douille avec butée à patins oscillants
Caractéristiques/Avantages clés
Roue fermée à deux ouïes avec moyeu plein pour assurer l'équilibre axial dans différentes conditions de service
Le rotor fonctionne loin de sa vitesse de rotation critique
Conception standardisée compatible avec toutes les pompes Gabbioneta™ BB
Roue fermée monoétage à deux ouïes (AXD) ou roue fermée à deux étages à une ou deux ouïes (AXDD) avec moyeu plein pour assurer l'équilibre axial dans différentes conditions de service
Le rotor fonctionne loin de sa vitesse de rotation critique
L'alignement radial du rotor est obtenu grâce à une conception appropriée et un usinage de précision
Pression de service jusqu'à 60 bar (900 Psig)
Tailles de 8" / 6" à 32" / 24" buse
Plage de température de -30 °C (-20 °F) à 200 °C (400 °F)
Capacité jusqu'à 13 000 m3/h (57 000 USgpm)
Tous matériaux de classe API 610, plus matériaux spéciaux sur demande
Applications
Transport de fluides
Raffineries
Installations pétrochimiques
Lutte contre l'incendie
Processus
Production gazière et pétrolière
Raffinerie et pétrochimie (Oil & Gas)
Service sévère
Normes de conception
API 610 11e édition
Catégorie de conception
Pression de service jusqu'à 60 barg (900 Psig)
Tailles/Dimensions
Buses de 8" / 6" à 32" / 24" inches
Catégorie de pression/puissance
En fonction des besoins spécifiques
Amplitude thermique
de -30 °C (-20 °F) à 200 °C (400 °F)
Capacité
Capacité jusqu'à 13 000 m3/h (57 000 USgpm)
