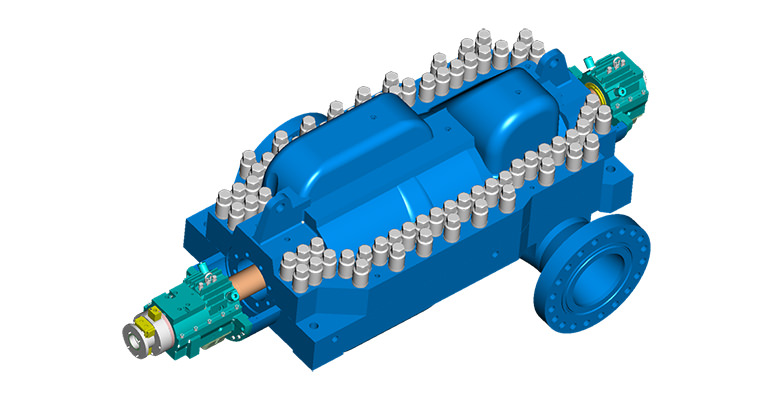

Pompes centrifuges horizontales gabbioneta ahp - ahp ds - api 610 type bb3

Pompes centrifuges
Ces pompes de la série Gabbioneta™ garantissent fiabilité de fonctionnement et facilité d'inspection interne et de maintenance tout en réduisant le charges axiales et radiales.
Les pompes process série lourde type multiétage de la gamme Gabbioneta™ AHP / AHP DS se caractérisent par un corps horizontal entre les paliers, un plan de joint axial et une roue de type diffuseur premier étage à une ou deux ouïes. Les presse-étoupe de construction conforme aux normes API 682, acceptent tous les types de garnitures mécaniques ou de joints de presse-étoupe.
Les pompes Gabbionetaâ„¢ BB3 offrent le choix entre trois types de paliers :
Palier radial à billes avec butée à billes
Palier radial à douille avec butée à billes
Palier radial à douille avec butée à patins oscillants
Caractéristiques/Avantages clés
Ces pompes centrifuges sont basées sur une configuration à roue et diffuseur accolés dos à dos pour minimiser la poussée hydraulique axiale et radiale.
Un diffuseur premier étage à une ou deux grandes ouïes satisfait les exigences de NPSH réduit, tandis que le corps de pompe à montage central garantit la stabilité au-delà de 120 °C (250 °F).
Des labyrinthes et des déflecteurs sont prévus au niveau des deux corps de palier pour maximiser la protection contre la saleté.
Inspection interne et entretien faciles.
Des pistons d'équilibrage centraux et latéraux de forme appropriée optimisent le comportement rotodynamique de la pompe et minimisent la poussée axiale.
Les roues à calage à retrait assurent des vitesses de rotation optimales (plus de 3 600 tr/mn).
Montage du corps quasiment dans l'axe pour assurer la stabilité à haute température.
De 4 à 13 étages.
Conception à arbre rigide. Le rotor fonctionne en dessous de sa première vitesse de rotation critique à l'état noyé.
Les tuyères d'aspiration et de refoulement à montage latéral-latéral sont intégralement moulées dans le demi-corps inférieur.
Un joint d'étanchéité préformé en Grafoil ou en fibre de verre assure l'étanchéité entre les deux demi-corps et pallie les risques de fuite inter-étages.
Des clavettes de guidage de carter sont prévues pour les applications à des températures supérieures à 120 °C (250 °F).
Conception à arbre rigide. Le rotor fonctionne en dessous de sa première vitesse de rotation critique à l'état noyé.
Les tuyères d'aspiration et de refoulement à montage latéral-latéral sont intégralement moulées dans le demi-corps inférieur.
Un joint d'étanchéité préformé en Grafoil ou en fibre de verre assure l'étanchéité entre les deux demi-corps et pallie les risques de fuite inter-étages.
Le nombre d'étages va de 4 à 14 pour atteindre la hauteur de charge maximale et assurer systématiquement la meilleure sélection hydraulique.
Pistons d'équilibrage centraux et latéraux façonnés pour optimiser le comportement rotodynamique de la pompe et minimiser la poussée axiale.
Les roues à calage à retrait assurent des vitesses de rotation optimales (plus de 3 600 tr/mn).
Conception standardisée compatible avec toutes les pompes Gabbioneta™ BB.
Étage de soutirage intermédiaire disponible en option.
Pression de service jusqu'à 210 bar (3 000 Psig)
Tailles de 4" / 2" à 16" / 12" inches.
Plage de température de -30 °C (-20 °F) à 200 °C (400 °F)
Capacité jusqu'à 2 000 m3/h (8 800 US gpm)
Tous matériaux de classe API 610, plus matériaux spéciaux sur demande.
Applications
Transport de fluides
Raffineries
Installations pétrochimiques
Eau d'alimentation de chaudière
Systèmes auxiliaires de centrales électriques
Injection d'eau
Osmose inverse
Processus
Production gazière et pétrolière
Raffinerie et pétrochimie (Oil & Gas)
Service sévère
Eau et eaux usées
Normes de conception
API 610 11e édition
Catégories de conception
Pression de service jusqu'à 210 bar (3 000 Psig)
Tailles/Dimensions
de 4" / 2" à 16" / 12" inches
Catégorie de pression/puissance
En fonction des besoins spécifiques
Amplitude thermique
de -30 °C (-20 °F) à 200 °C (400 °F)
Capacité
Capacité jusqu'à 2 000 m3/h (8 800 USgpm)
Matériaux
Tous matériaux de classe API610 + matériaux spéciaux sur demande
