Pompe magnétique à turbine regénérative inox - cppmag m

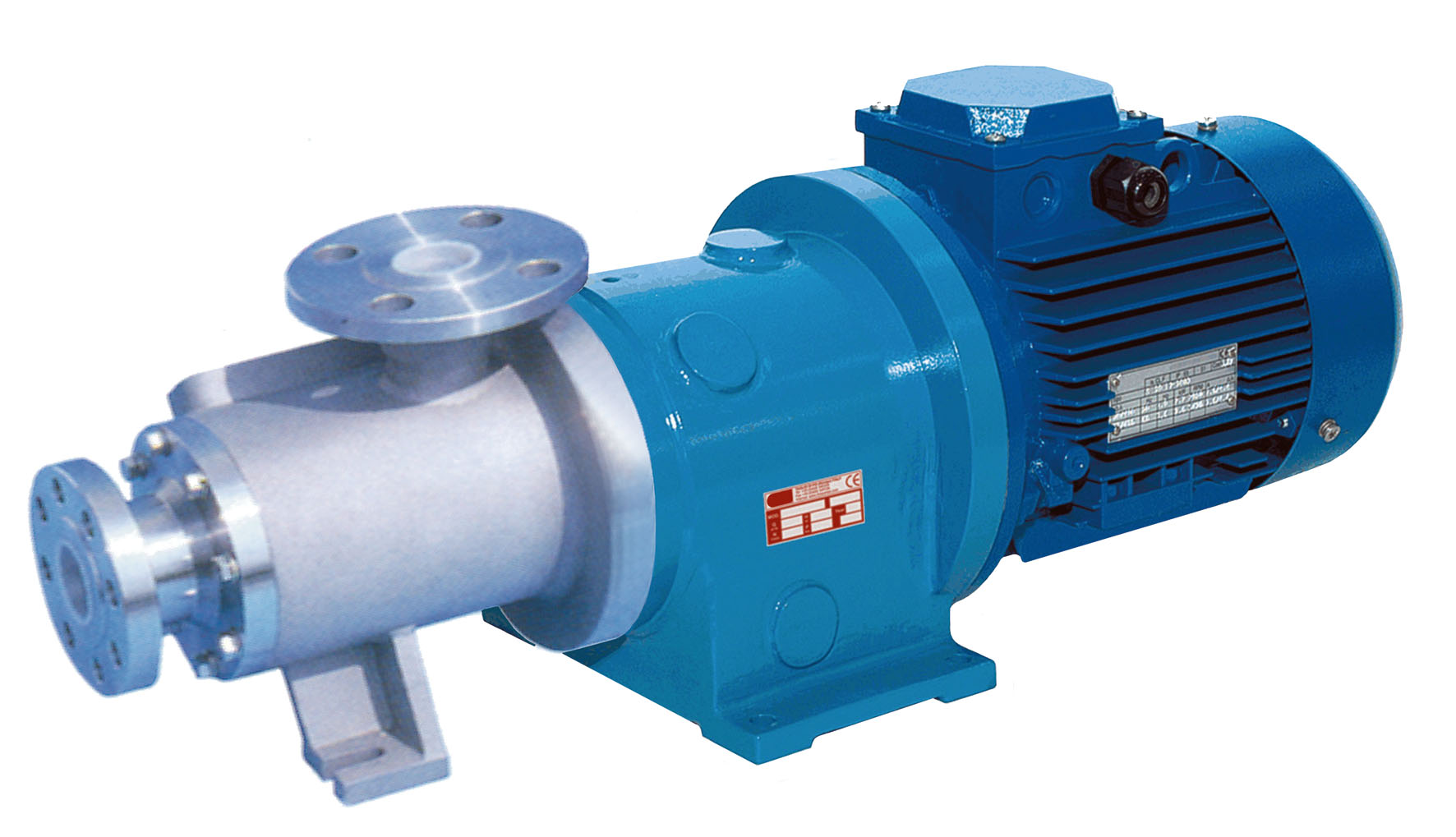

POMPES A TURBINE REGENERATIVE A CANAL BI-LATERAL ET BAS NPSH Série CPP TurboMag-M
EXEMPLES DE LIQUIDES POMPES
Propane, butane, propylène, métylène, butadiène
tétrachlorure de carbone, isopentane, chlorure
de métylène, acrylonitrile, benzène, acides, amoniaque, soude, solvants, alcools, eaux surchauffées...
AVANTAGES
Génère peu de variation de débit même avec des besoins de pressions plus élevées. Evite d’être «trop court»
dans le cas d’une extension ou d’une modification
imprévue du réseau.
Corps monobloc non segmenté, minimum de pièces,
de joints, pas de tirants, Minimum d’étages. Démontage/remontage facile et rapide par simple
emboîtement modulaire, Bas NPSH, sans inducteur,
pouvant véhiculer des mélanges liquides et gazeux
jusqu’à 20% du volume (solution idéale pour le transfert des gaz liquéfiés),
Faible encombrement.
Pas de contact métal/métal.
CONSTRUCTION STANDARD
Corps Inox 316 de forte épaisseur,
bagues carbure de silicium/carbone, joints composites.
Températures de -40 à +120°C.
Pression interne jusqu’à 60 bar.
CONSTRUCTION SPECIALE
Corps hastelloy ou incoloy.
Températures de -100°C
à +500°C (350°C sans refroidisseur).
Pression interne jusqu’à 1000 bar.
MOTORISATION
Standard : tout moteur normalisé européen.
Le concept hydraulique TurboMag dote ces pompes d’une robustesse hors du commun.
Il garantit un fonctionnement continu et durable pour toutes applications industrielles
sévères et critiques. Quelques caractéristiques éloquentes :
- Corps monobloc non segmenté, minimum de pièces, de joints, pas de tirants,
- Construction en Barrel pour une tenue en haute pression et température,
- Minimum d’étages. Démontage/remontage facile et rapide par simple emboîtement modulaire,
- Bas NPSH, sans inducteur, pouvant véhiculer des mélanges liquides et gazeux jusqu’à 20% du volume
(solution idéale pour le transfert des gaz liquéfiés),
- Encombrement et poids réduits.
Principe de fonctionnement
De l’aspiration au refoulement le liquide circule en périphérie de la turbine pour accumuler une énergie cynétique. Le profil des aubes de la turbine contraint le liquide à recirculer entre chaque aube. Chaque aube procure au liquide une pression propre. Le passage du liquide d’une aube à l’autre bénéficie de l’addition des pressions précédemment acquises comme le ferait une pompe multi-cellulaire, d’une roue à l’autre (ou d’un étage à l’autre). L’énergie accumulée génère, au refoulement, une pression supérieure comparativement à une roue classique. L’installation de 2, 4, turbines (et plus...) permet d’obtenir des pressions qui doublent, quadruplent et plus...
Turbine génératrice de pression : le parfait équilibre !
La turbine est à double-face symétrique (canal bi-latéral). Flottante et libre latéralement sur son axe, elle s’auto-équilibre entre deux films de liquide en “équipression”, il en résulte une poussée axiale nulle. Le rendement de la turbine permet de limiter le nombre d’étages dans une pompe. Plus compacte la pompe demande un arbre plus court donc insensible à la poussée radiale. Ce concept hydraulique supprime les contraintes mécaniques et dote ce type de pompe d’une longévité remarquable.
Domaine d'utilisation:
Utilisations
Petits et moyens débits, sans pulsation, pour des circuits nécessitant à la fois de la haute pression et un bas NPSH.
Pompes recommandées pour les liquides proches
de leur point d’ébullition, à température élevée, sous vide,
en équilibre de tension de vapeur, fluides volatiles,
à basse viscosité, hydrocarbures légers contenant des gaz en solution, fluides caloporteurs et cryoporteurs...
et tous les fluides dangereux.
POMPE SANS FUITE : PROTECTION DE L'HOMME ET DE SON ENVIRONNEMENT
