Pompe à chaleur fluide/eau par capteur horizontal module f-pac

Générateur fluide/eau
par capteur horizontal
Module F-PAC
La pompe à chaleur F-PAC (mono compresseur)
récupère l’énergie contenue dans la terre
à l’aide d’un réseau de tubes enterrés (capteurs horizontaux)
Module F-PAC
Générateur Fluide/Eau
Description du module
Coff ret en acier soudé thermolaqué monté
sur silents-blocs.
Dimensions des gammes mono-compresseur
(H. 1000 mm x L. 600 mm x P. 400 mm + 200 mm).
Couleur du coff ret : RAL9016 (blanc trafi c)*
ou RAL3000 (rouge trafi c).
Isolations thermique et acoustique renforcées.
(tôlerie + tuyauteries + échangeurs).
Composition du module
Equipement hydraulique complet (fi ltre déshydrateur,
détendeur thermostatique, circulateur, soupape,
vase d’expansion, voyant liquide, vanne de remplissage).
Equipement électrique complet (disjoncteur magnétothermique
puissance et commande, relayage, borniers,
fi lerie).
Compresseur spiro-orbital type Scroll.
Echangeur à plaques inox haute performance.
Bouteille anti-coup avec échangeur intermédiaire
(améliore les performances et fi abilise le compresseur).
Pressostat basse-pression/haute-pression.
Régulation électronique de température d’eau.
Signalisation et commande en façade.
La pose et le raccordement doit être eff ectué par un
personnel qualifi é (frigoriste).
Notice d’installation.
Notice d’utilisation.

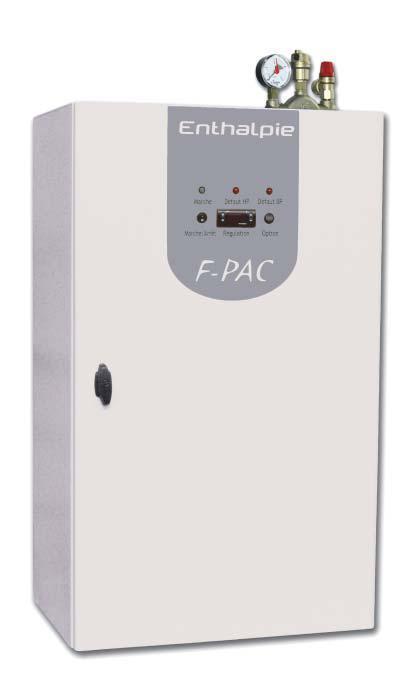

Pompe à chaleur F-PAC RAL9016 (blanc trafi c)
R407C CETIAT
La pompe à chaleur F-PAC (mono compresseur)
récupère l’énergie contenue dans la terre
à l’aide d’un réseau de tubes enterrés (capteurs horizontaux)
* Standard Enthalpie
Caractéristiques de fonctionnement
Température d’évaporation : - 5°C
Température de condensation : + 40°C
Température d’eau en sortie de condenseur : + 35°C
Température d’eau en entrée de condenseur : + 30°C
